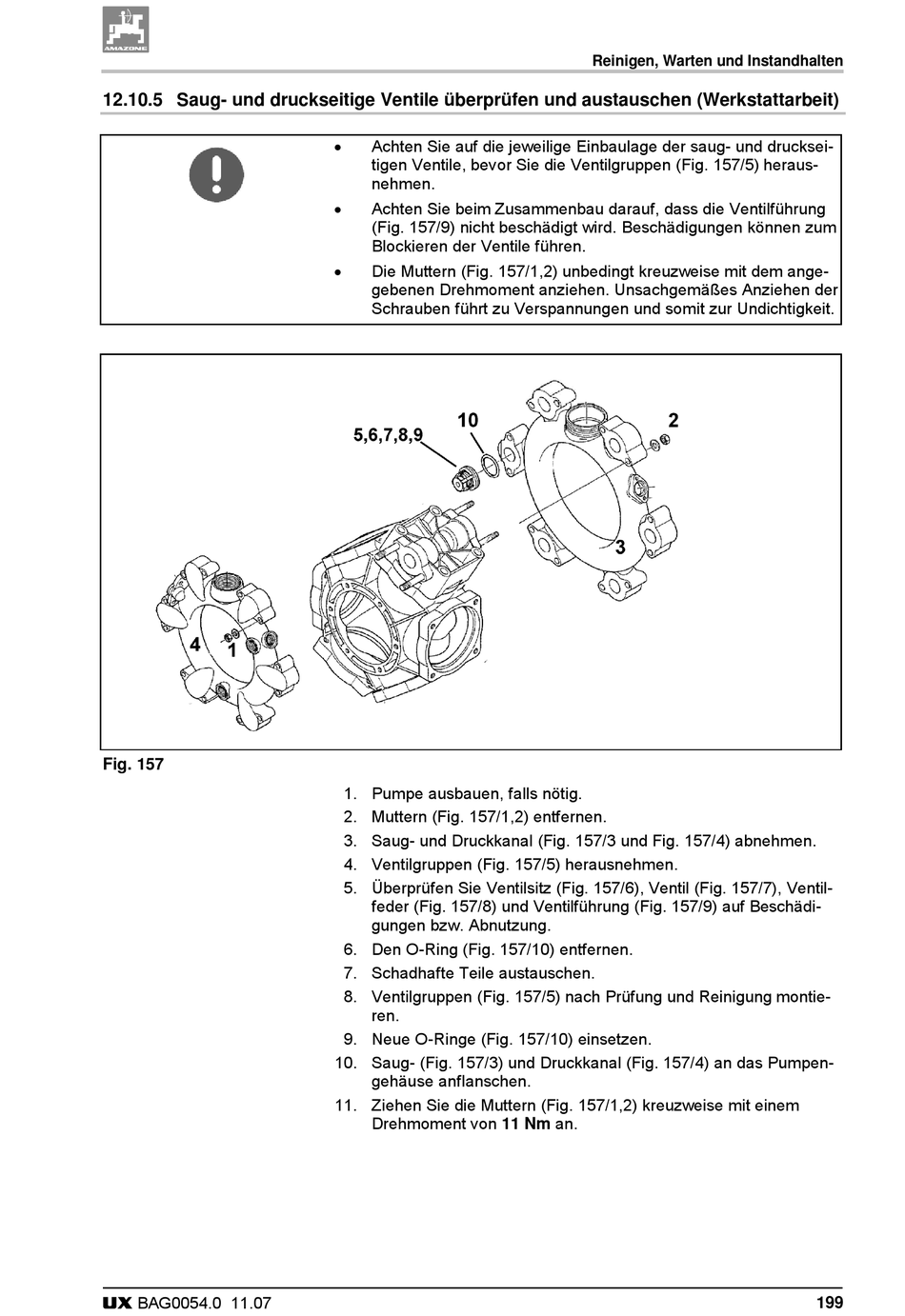

12.10.5 Saug- und druckseitige Ventile überprüfen und austauschen (Werkstattarbeit)
Fig. 157
UX BAG0054.0 11.07
Achten Sie auf die jeweilige Einbaulage der saug- und drucksei-
tigen Ventile, bevor Sie die Ventilgruppen (Fig. 157/5) heraus-
nehmen.
Achten Sie beim Zusammenbau darauf, dass die Ventilführung
(Fig. 157/9) nicht beschädigt wird. Beschädigungen können zum
Blockieren der Ventile führen.
Die Muttern (Fig. 157/1,2) unbedingt kreuzweise mit dem ange-
gebenen Drehmoment anziehen. Unsachgemäßes Anziehen der
Schrauben führt zu Verspannungen und somit zur Undichtigkeit.
1. Pumpe ausbauen, falls nötig.
2. Muttern (Fig. 157/1,2) entfernen.
3. Saug- und Druckkanal (Fig. 157/3 und Fig. 157/4) abnehmen.
4. Ventilgruppen (Fig. 157/5) herausnehmen.
5. Überprüfen Sie Ventilsitz (Fig. 157/6), Ventil (Fig. 157/7), Ventil-
feder (Fig. 157/8) und Ventilführung (Fig. 157/9) auf Beschädi-
gungen bzw. Abnutzung.
6. Den O-Ring (Fig. 157/10) entfernen.
7. Schadhafte Teile austauschen.
8. Ventilgruppen (Fig. 157/5) nach Prüfung und Reinigung montie-
ren.
9. Neue O-Ringe (Fig. 157/10) einsetzen.
10. Saug- (Fig. 157/3) und Druckkanal (Fig. 157/4) an das Pumpen-
gehäuse anflanschen.
11. Ziehen Sie die Muttern (Fig. 157/1,2) kreuzweise mit einem
Drehmoment von 11 Nm an.
Reinigen, Warten und Instandhalten
199
