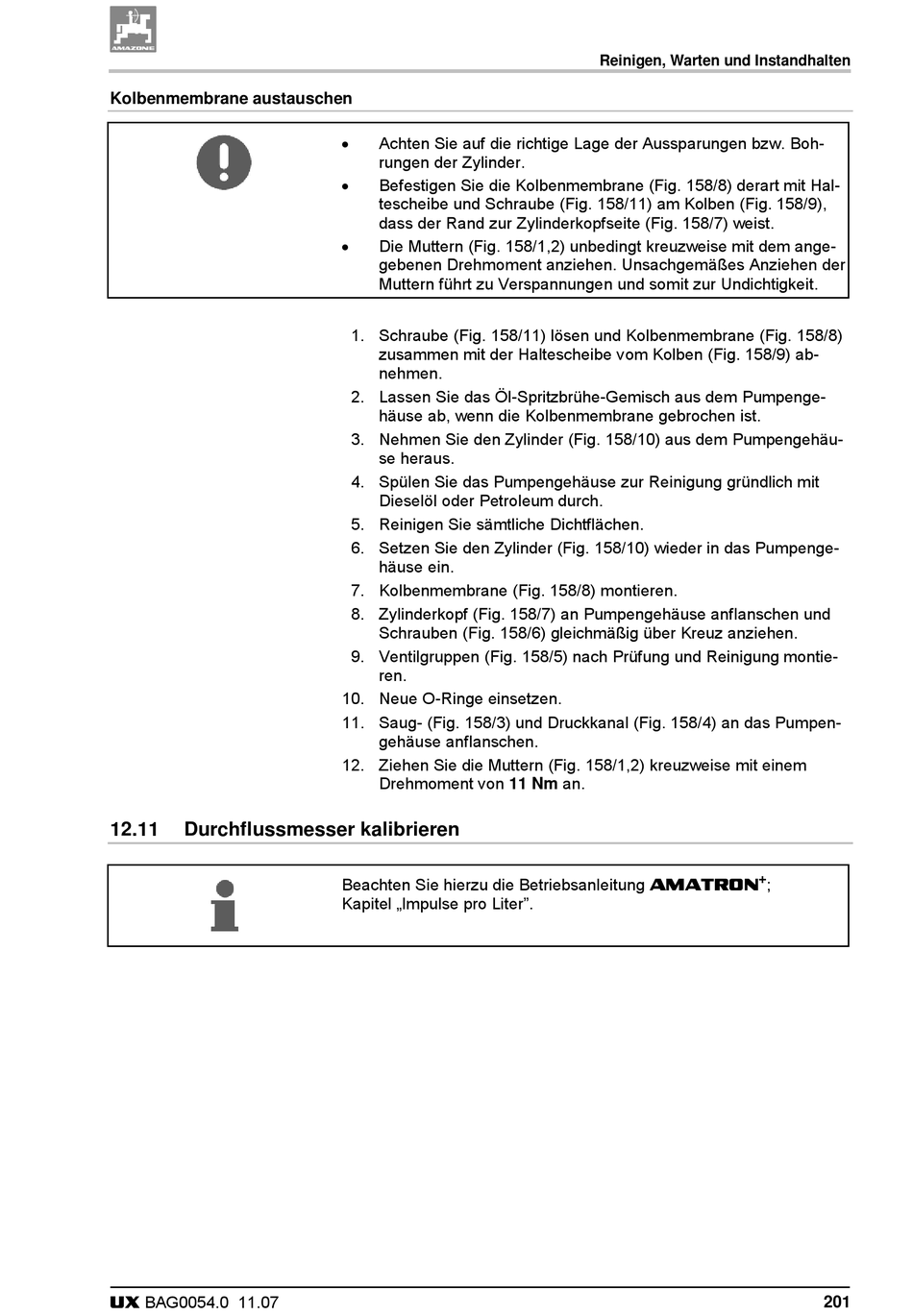

Kolbenmembrane austauschen
12.11
Durchflussmesser kalibrieren
UX BAG0054.0 11.07
Achten Sie auf die richtige Lage der Aussparungen bzw. Boh-
rungen der Zylinder.
Befestigen Sie die Kolbenmembrane (Fig. 158/8) derart mit Hal-
tescheibe und Schraube (Fig. 158/11) am Kolben (Fig. 158/9),
dass der Rand zur Zylinderkopfseite (Fig. 158/7) weist.
Die Muttern (Fig. 158/1,2) unbedingt kreuzweise mit dem ange-
gebenen Drehmoment anziehen. Unsachgemäßes Anziehen der
Muttern führt zu Verspannungen und somit zur Undichtigkeit.
1. Schraube (Fig. 158/11) lösen und Kolbenmembrane (Fig. 158/8)
zusammen mit der Haltescheibe vom Kolben (Fig. 158/9) ab-
nehmen.
2. Lassen Sie das Öl-Spritzbrühe-Gemisch aus dem Pumpenge-
häuse ab, wenn die Kolbenmembrane gebrochen ist.
3. Nehmen Sie den Zylinder (Fig. 158/10) aus dem Pumpengehäu-
se heraus.
4. Spülen Sie das Pumpengehäuse zur Reinigung gründlich mit
Dieselöl oder Petroleum durch.
5. Reinigen Sie sämtliche Dichtflächen.
6. Setzen Sie den Zylinder (Fig. 158/10) wieder in das Pumpenge-
häuse ein.
7. Kolbenmembrane (Fig. 158/8) montieren.
8. Zylinderkopf (Fig. 158/7) an Pumpengehäuse anflanschen und
Schrauben (Fig. 158/6) gleichmäßig über Kreuz anziehen.
9. Ventilgruppen (Fig. 158/5) nach Prüfung und Reinigung montie-
ren.
10. Neue O-Ringe einsetzen.
11. Saug- (Fig. 158/3) und Druckkanal (Fig. 158/4) an das Pumpen-
gehäuse anflanschen.
12. Ziehen Sie die Muttern (Fig. 158/1,2) kreuzweise mit einem
Drehmoment von 11 Nm an.
Beachten Sie hierzu die Betriebsanleitung AMATRON
Kapitel „Impulse pro Liter".
