Super-L-Gestänge
6.1.4

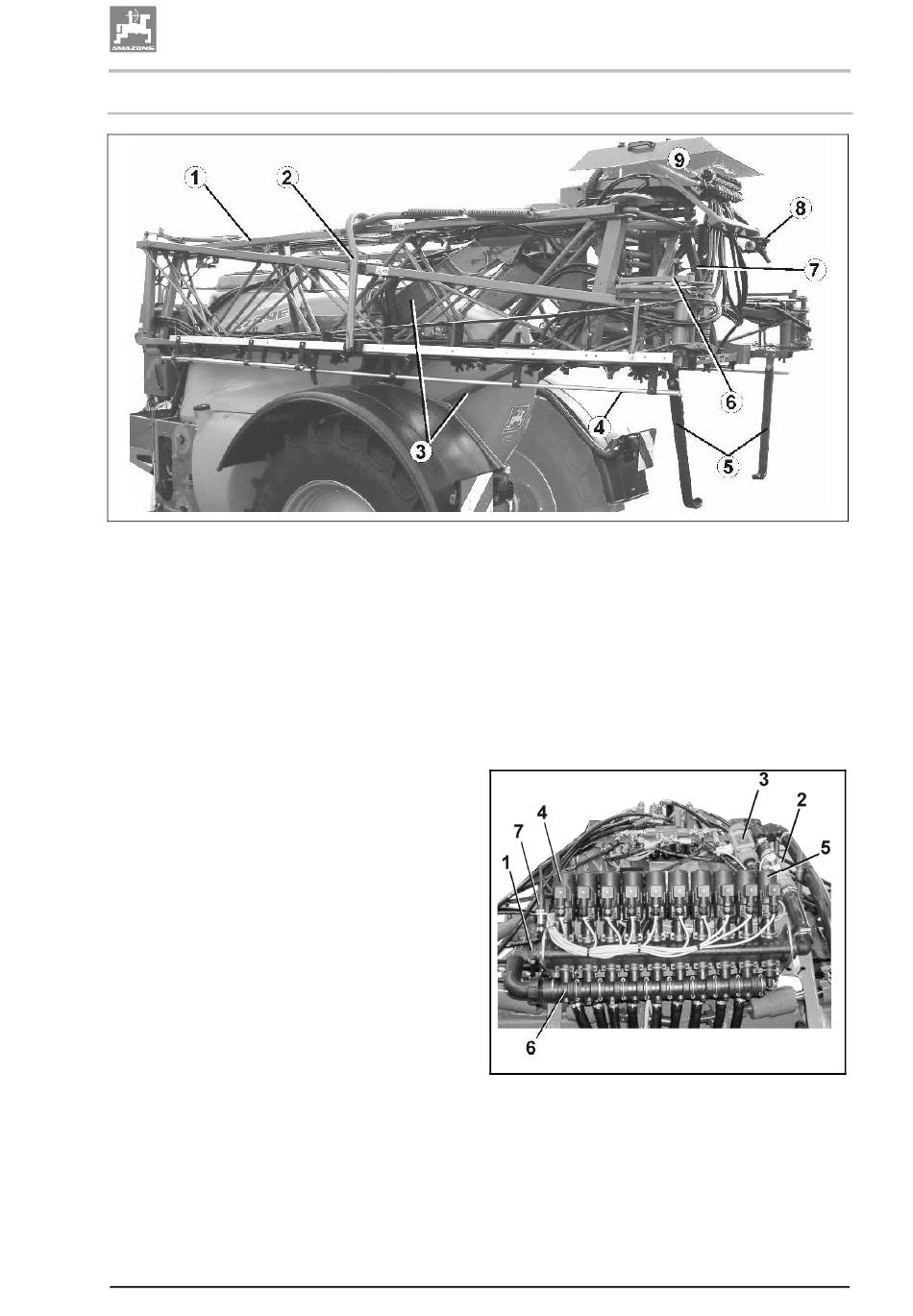

Fig. 78
Fig. 78/...
(1) Spritz-Gestänge mit Spritzleitungen
(2) Transportsicherungsbügel
(3) Parallelogramm-Rahmen zur Höhen-
Verstellung des Spritz-Gestänges
(4) Düsenschutzrohr
(5) Abstandshalter
Fig. 79/...
(1) Druckanschluss für Spritzdruck-Manometer
(2) Durchflussmesser zur Ermittlung der Auf-
wandmenge [l/ha]
(3) Rückflussmesser zum Ermitteln der in den
Spritzbrühe-Behälter zurückgeleiteten
Spritzbrühe (nur AMATRON
(4) Motorventile zum Ein- und Ausschalten der
Teilbreiten
(5) Bypass - Ventil
(6) Druckentlastung
(7) Drucksensor
UX BAG0054.0 11.07
Aufbau und Funktion des Spritz-Gestänges
(6) Außenausleger-Sicherung, siehe Seite 94
(7) Schwingungsausgleich, siehe Seite 94
(8) Gestängearmatur, siehe Fig. 79Ventil und
Schalthahn für DUS-System
(9) Gestängearmatur, siehe Fig. 79
+
)
Fig. 79
99
