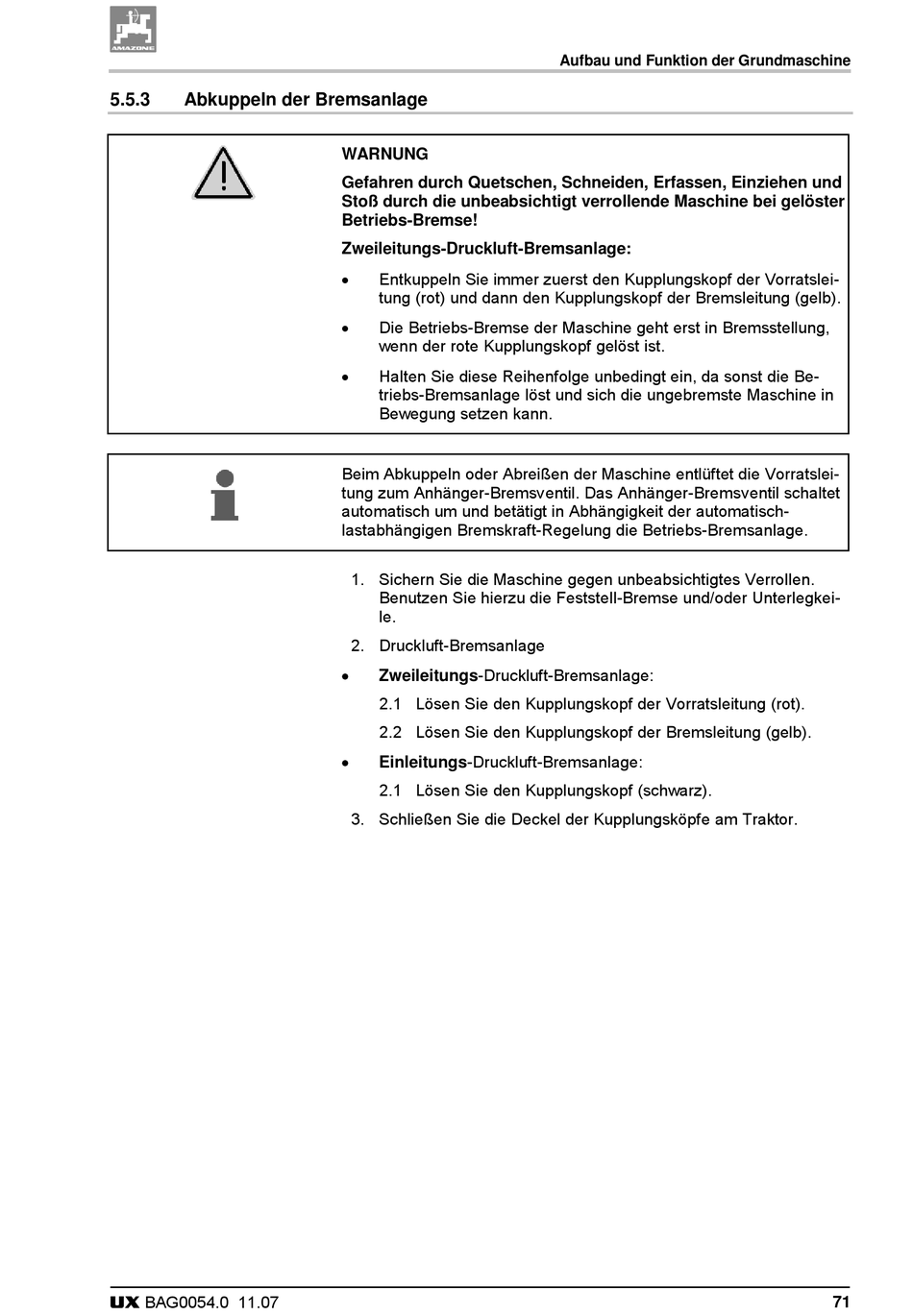

5.5.3

Abkuppeln der Bremsanlage

UX BAG0054.0 11.07
WARNUNG
Gefahren durch Quetschen, Schneiden, Erfassen, Einziehen und
Stoß durch die unbeabsichtigt verrollende Maschine bei gelöster
Betriebs-Bremse!
Zweileitungs-Druckluft-Bremsanlage:

Entkuppeln Sie immer zuerst den Kupplungskopf der Vorratslei-
tung (rot) und dann den Kupplungskopf der Bremsleitung (gelb).

Die Betriebs-Bremse der Maschine geht erst in Bremsstellung,
wenn der rote Kupplungskopf gelöst ist.

Halten Sie diese Reihenfolge unbedingt ein, da sonst die Be-
triebs-Bremsanlage löst und sich die ungebremste Maschine in
Bewegung setzen kann.
Beim Abkuppeln oder Abreißen der Maschine entlüftet die Vorratslei-
tung zum Anhänger-Bremsventil. Das Anhänger-Bremsventil schaltet
automatisch um und betätigt in Abhängigkeit der automatisch-
lastabhängigen Bremskraft-Regelung die Betriebs-Bremsanlage.
1. Sichern Sie die Maschine gegen unbeabsichtigtes Verrollen.
Benutzen Sie hierzu die Feststell-Bremse und/oder Unterlegkei-
le.
2. Druckluft-Bremsanlage

Zweileitungs-Druckluft-Bremsanlage:
2.1 Lösen Sie den Kupplungskopf der Vorratsleitung (rot).
2.2 Lösen Sie den Kupplungskopf der Bremsleitung (gelb).

Einleitungs-Druckluft-Bremsanlage:
2.1 Lösen Sie den Kupplungskopf (schwarz).
3. Schließen Sie die Deckel der Kupplungsköpfe am Traktor.
Aufbau und Funktion der Grundmaschine
71
