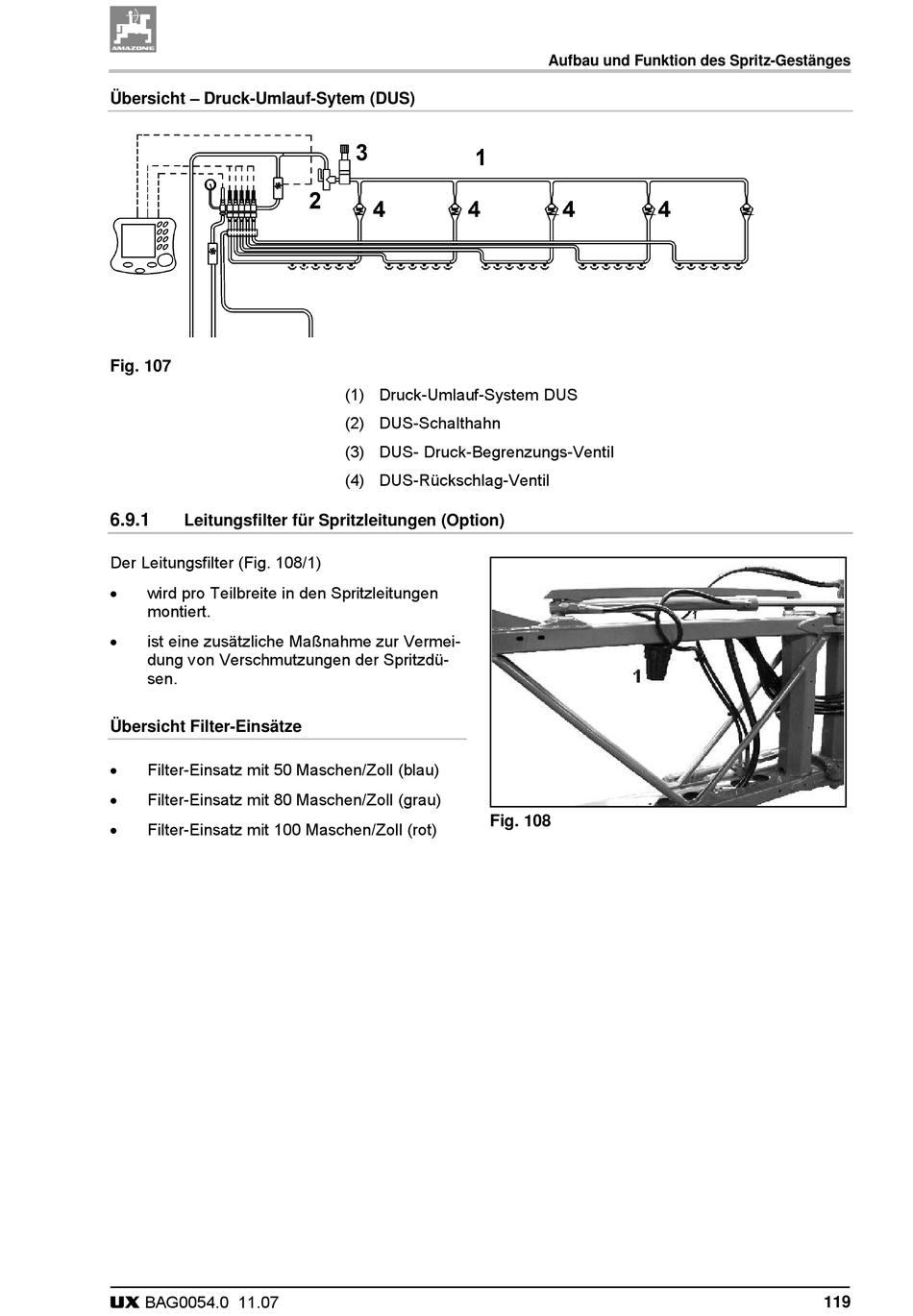

Übersicht – Druck-Umlauf-Sytem (DUS)
Fig. 107
6.9.1
Leitungsfilter für Spritzleitungen (Option)
Der Leitungsfilter (Fig. 108/1)
wird pro Teilbreite in den Spritzleitungen
montiert.
ist eine zusätzliche Maßnahme zur Vermei-
dung von Verschmutzungen der Spritzdü-
sen.
Übersicht Filter-Einsätze
Filter-Einsatz mit 50 Maschen/Zoll (blau)
Filter-Einsatz mit 80 Maschen/Zoll (grau)
Filter-Einsatz mit 100 Maschen/Zoll (rot)
UX BAG0054.0 11.07
(1) Druck-Umlauf-System DUS
(2) DUS-Schalthahn
(3) DUS- Druck-Begrenzungs-Ventil
(4) DUS-Rückschlag-Ventil
Fig. 108
Aufbau und Funktion des Spritz-Gestänges
