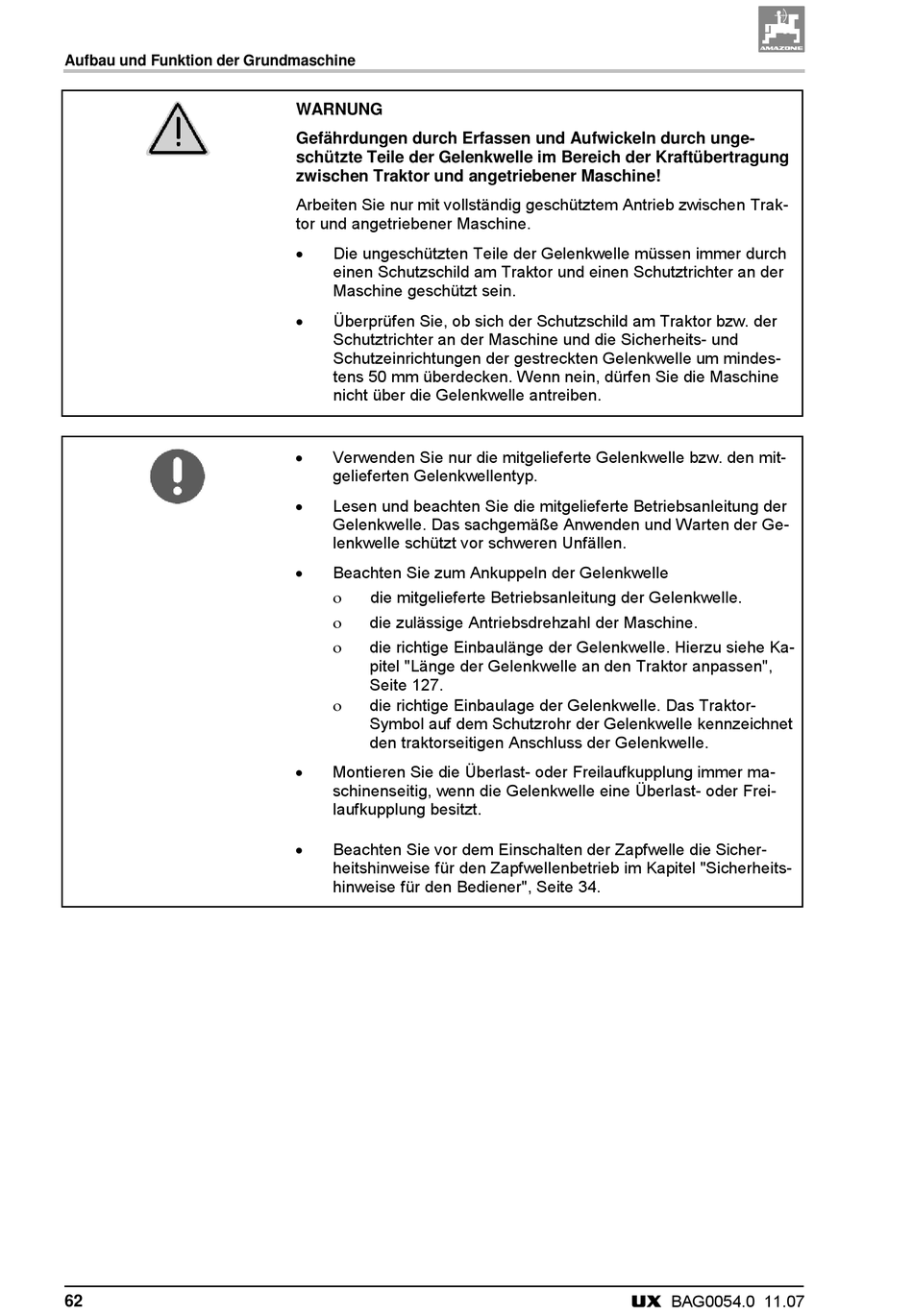

Aufbau und Funktion der Grundmaschine
62
WARNUNG
Gefährdungen durch Erfassen und Aufwickeln durch unge-
schützte Teile der Gelenkwelle im Bereich der Kraftübertragung
zwischen Traktor und angetriebener Maschine!
Arbeiten Sie nur mit vollständig geschütztem Antrieb zwischen Trak-
tor und angetriebener Maschine.
Die ungeschützten Teile der Gelenkwelle müssen immer durch
einen Schutzschild am Traktor und einen Schutztrichter an der
Maschine geschützt sein.
Überprüfen Sie, ob sich der Schutzschild am Traktor bzw. der
Schutztrichter an der Maschine und die Sicherheits- und
Schutzeinrichtungen der gestreckten Gelenkwelle um mindes-
tens 50 mm überdecken. Wenn nein, dürfen Sie die Maschine
nicht über die Gelenkwelle antreiben.
Verwenden Sie nur die mitgelieferte Gelenkwelle bzw. den mit-
gelieferten Gelenkwellentyp.
Lesen und beachten Sie die mitgelieferte Betriebsanleitung der
Gelenkwelle. Das sachgemäße Anwenden und Warten der Ge-
lenkwelle schützt vor schweren Unfällen.
Beachten Sie zum Ankuppeln der Gelenkwelle
die mitgelieferte Betriebsanleitung der Gelenkwelle.
die zulässige Antriebsdrehzahl der Maschine.
die richtige Einbaulänge der Gelenkwelle. Hierzu siehe Ka-
pitel "Länge der Gelenkwelle an den Traktor anpassen",
Seite 127.
die richtige Einbaulage der Gelenkwelle. Das Traktor-
Symbol auf dem Schutzrohr der Gelenkwelle kennzeichnet
den traktorseitigen Anschluss der Gelenkwelle.
Montieren Sie die Überlast- oder Freilaufkupplung immer ma-
schinenseitig, wenn die Gelenkwelle eine Überlast- oder Frei-
laufkupplung besitzt.
Beachten Sie vor dem Einschalten der Zapfwelle die Sicher-
heitshinweise für den Zapfwellenbetrieb im Kapitel "Sicherheits-
hinweise für den Bediener", Seite 34.
UX BAG0054.0 11.07
