Produktbeschreibung
4.4

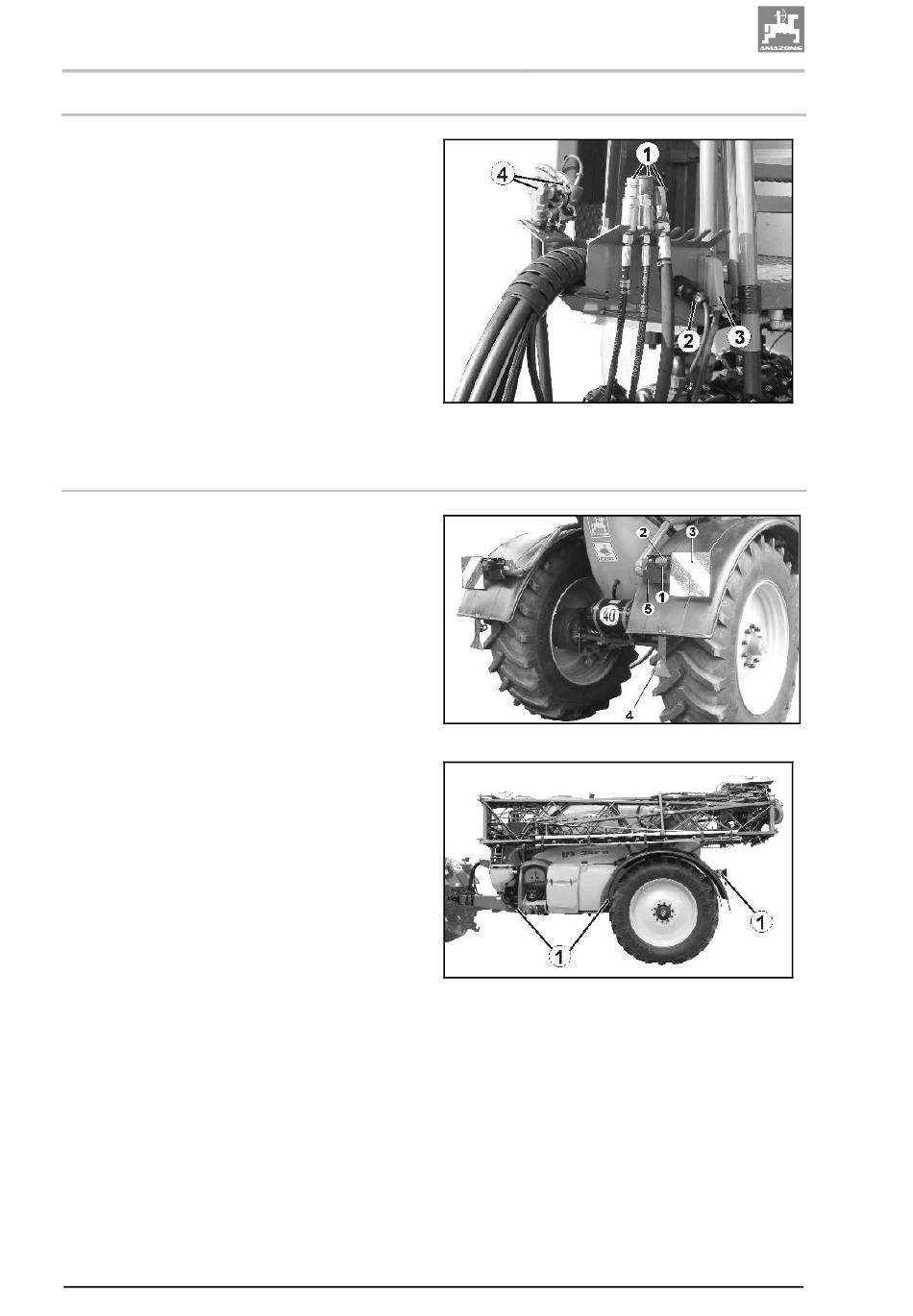

Versorgungsleitungen zwischen Traktor und Maschine
Versorgungsleitungen in Parkposition:
Fig. 13/...
(1) Hydraulikschlauch-Leitungen (je nach Aus-
stattung)
(2) Elektrokabel für Beleuchtung
(3) Maschinenkabel mit Maschinenstecker für
Bedienterminal
(4) Bremsleitung mit Kupplungskopf für Luft-
druckbremse
(o. Abb.)
Bremsleitung mit Anschluss an hydrauli-
sche Bremse
4.5
Verkehrstechnische Ausrüstungen
Fig. 14:
(1) 2 Schlussleuchten / 2 Bremsleuchten
(2) 2 Fahrtrichtungsanzeiger (erforderlich,
wenn der Traktor-Fahrtrichtungsanzeiger
verdeckt wird)
(3) 2 Warntafeln (viereckig)
(4) 2 rote Rückstrahler (dreieckig)
(5) 1 Kennzeichenhalter mit Beleuchtung (er-
forderlich, falls das Traktor-Kennzeichen
verdeckt wird)
Fig. 15:
(1) 2 x 3 Strahler, gelb
(seitlich im Abstand von max. 3m)
44
Fig. 13
Fig. 14
Fig. 15
UX BAG0054.0 11.07
