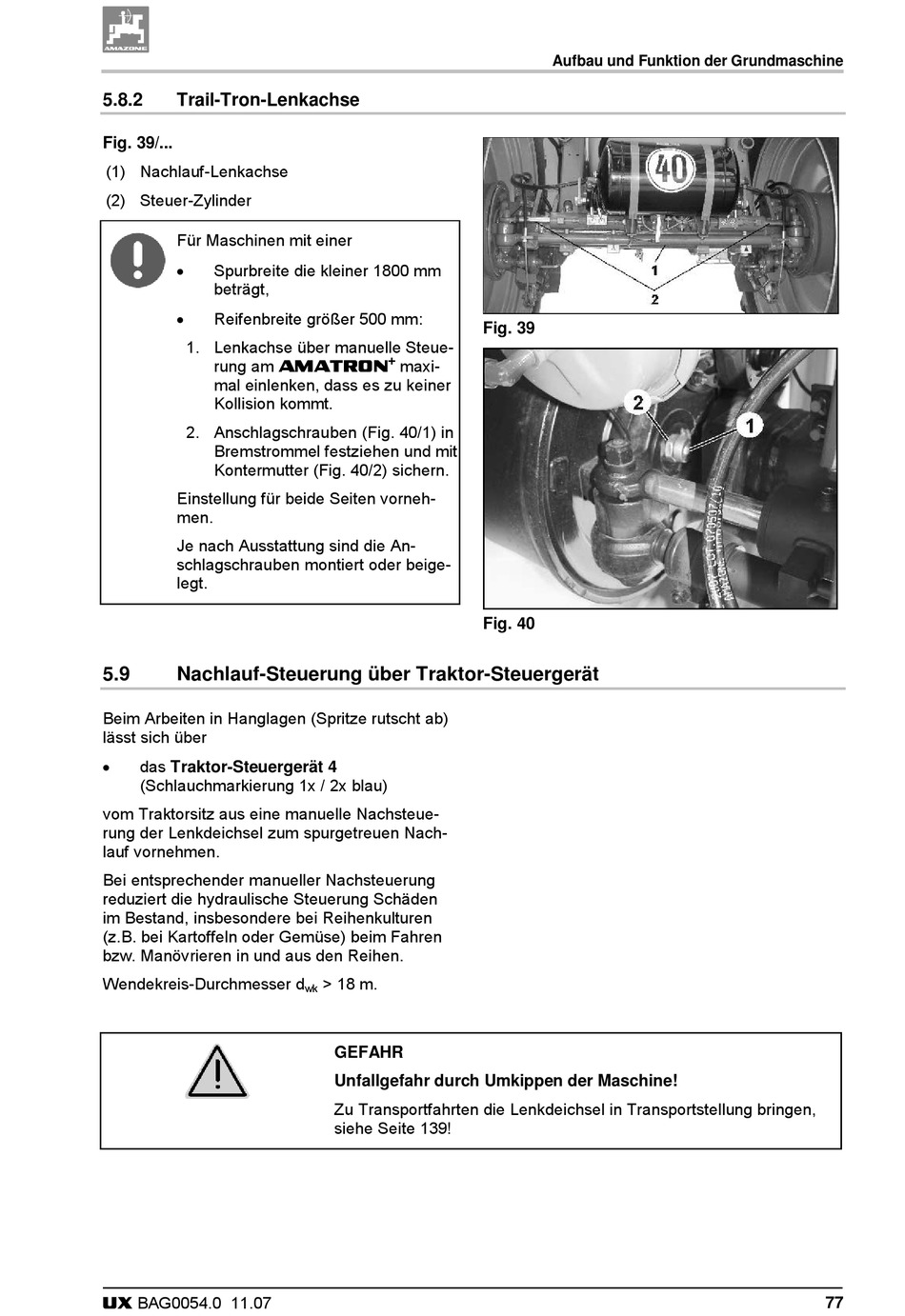

5.8.2
Trail-Tron-Lenkachse
Fig. 39/...
(1) Nachlauf-Lenkachse
(2) Steuer-Zylinder
Für Maschinen mit einer
Spurbreite die kleiner 1800 mm
beträgt,
Reifenbreite größer 500 mm:
1. Lenkachse über manuelle Steue-
rung am AMATRON
mal einlenken, dass es zu keiner
Kollision kommt.
2. Anschlagschrauben (Fig. 40/1) in
Bremstrommel festziehen und mit
Kontermutter (Fig. 40/2) sichern.
Einstellung für beide Seiten vorneh-
men.
Je nach Ausstattung sind die An-
schlagschrauben montiert oder beige-
legt.
5.9
Nachlauf-Steuerung über Traktor-Steuergerät
Beim Arbeiten in Hanglagen (Spritze rutscht ab)
lässt sich über
das Traktor-Steuergerät 4
(Schlauchmarkierung 1x / 2x blau)
vom Traktorsitz aus eine manuelle Nachsteue-
rung der Lenkdeichsel zum spurgetreuen Nach-
lauf vornehmen.
Bei entsprechender manueller Nachsteuerung
reduziert die hydraulische Steuerung Schäden
im Bestand, insbesondere bei Reihenkulturen
(z.B. bei Kartoffeln oder Gemüse) beim Fahren
bzw. Manövrieren in und aus den Reihen.
Wendekreis-Durchmesser d
UX BAG0054.0 11.07
+
maxi-
> 18 m.
wk
GEFAHR
Unfallgefahr durch Umkippen der Maschine!
Zu Transportfahrten die Lenkdeichsel in Transportstellung bringen,
siehe Seite 139!
Aufbau und Funktion der Grundmaschine
Fig. 39
Fig. 40
77
