IPT*-FP MIT U-P6-B5-V MIT INTERBUS-SCHNITTSTELLE
Installation
5.4.2
Erdungsanschluss
Der interne PE-Anschluss des Unterteils ist leitend mit dem Gehäuse verbunden. Aus Gründen
der besseren Schirmung ist jedoch der Anschluss auf der Außenseite zu bevorzugen.

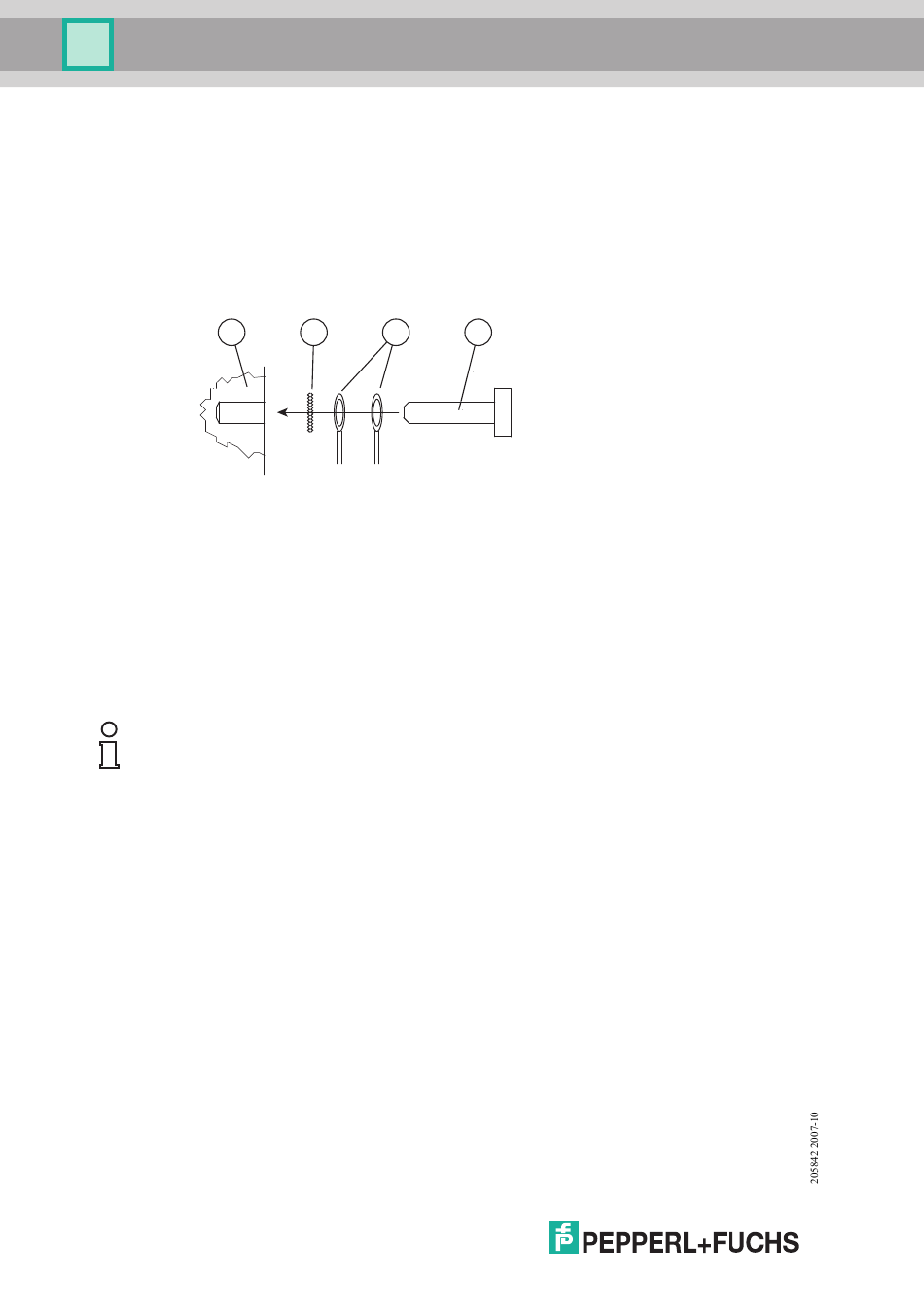

Der äußere Erdungsanschluss des Unterteils befindet sich links unten neben den
Rundsteckverbindern. Der PE-Leiter wird mit einem Quetschverbinder an das Gehäuse
angeschraubt. Um eine sichere Erdung zu gewährleisten, muss die Zahnscheibe zwischen den
Quetschverbindern und dem Gehäuse montiert sein.
1
1
Gehäuse
2
Zahnscheibe
3
Quetschverbinder
4
Sicherungsschraube
Es wird empfohlen, für den PE-Leiter einen Leitungsquerschnitt von mindestens 4 mm
verwenden.
Hinweis!
Für die Planung, Inbetriebnahme und Diagnose von INTERBUS-Netzwerken ist das Hersteller-
unabhängige Programm "CMD" erhältlich.
Näheres zu diesem Programm und zum Thema INTERBUS:
INTERBUS-Club
Postfach 11 08
D-32817 Blomberg
Telefon: +49 52 35/ 34 21 00
Telefax: +49 52 35/ 34 12 34
5.4.3
Ring-Abschluss
Charakteristisch für das INTERBUS-System ist seine physikalische Ringstruktur. Jedes
angeschlossene Gerät liegt im Bus zwischen zwei anderen Teilnehmern. Ist dies nicht der Fall,
zum Beispiel am Ende einer Verzweigung mit einer Busklemme, muss die Ringleitung
geschlossen werden.
Die Ringleitung am Unterteil U-P6-B5-V ist automatisch geschlossen. Wenn Sie den Strang
des Installationsfernbusses an der abgehenden Buchse mit einem geeigneten Kabel
verlängern, wird intern im Stecker das 0 V-Potential auf den Eingang "RBST" gelegt und damit
die Ringleitung für folgende Geräte automatisch geöffnet.
16
2
3
4
2
zu
