IPT*-FP MIT U-P6-B5-V MIT INTERBUS-SCHNITTSTELLE
Installation
5.4.4
Leitungslängen
Je nach Art der verwendeten Kabel und Größe der äußeren Störeinflüsse kann die
Gesamtausdehnung eines INTERBUS Installationsfernbusses bis zu 50 m betragen. Die
Anzahl der an den Bus angeschlossenen Geräte ist auf 512 begrenzt.
5.4.5
Kabel
Folgende INTERBUS Installationsfernbus-Leitungen sollten verwendet werden:
Parameter
Leiterquerschnitt
Nur bei Verwendung geschirmter Leitungen erreichen Sie die bestmögliche EMVStörfestigkeit.
5.4.6
Umschaltung der Übertragungsrate

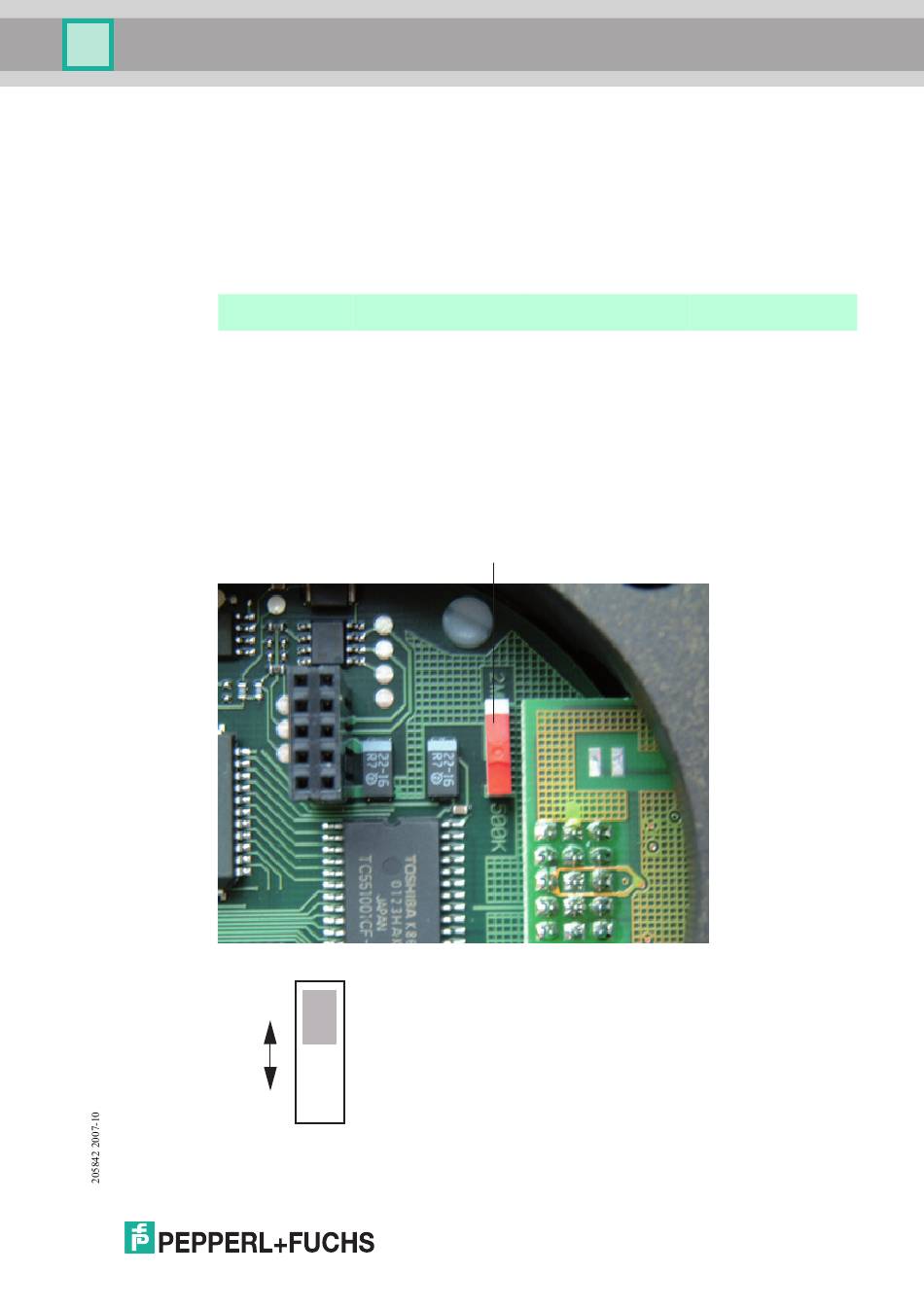

Über einen internen Schiebeschalter passen Sie die Übertragungsrate an die des Bus an. Sie
haben die Wahl zwischen den Einstellwerten 500 kBit/s oder 2 MBit/s.
2 MBit/s
500 kBit/s
Im Auslieferungszustand ist 2 MBit/s voreingestellt.
Normal
Hochflexibel
2
3 x 2 x 0,22 mm
+ 3
3 x 2 x 0,25 mm
2
x 1 mm
x 1 mm
Schiebeschalter
Erdverlegbar
2
+ 3
3 x 2 x 0,22 mm
2
2
x 1 mm
2
+ 3
17
