42 GW
Installation
Rahmenhalterung
Sicherheitsleine
Rahmenhalterungs-Schrauben

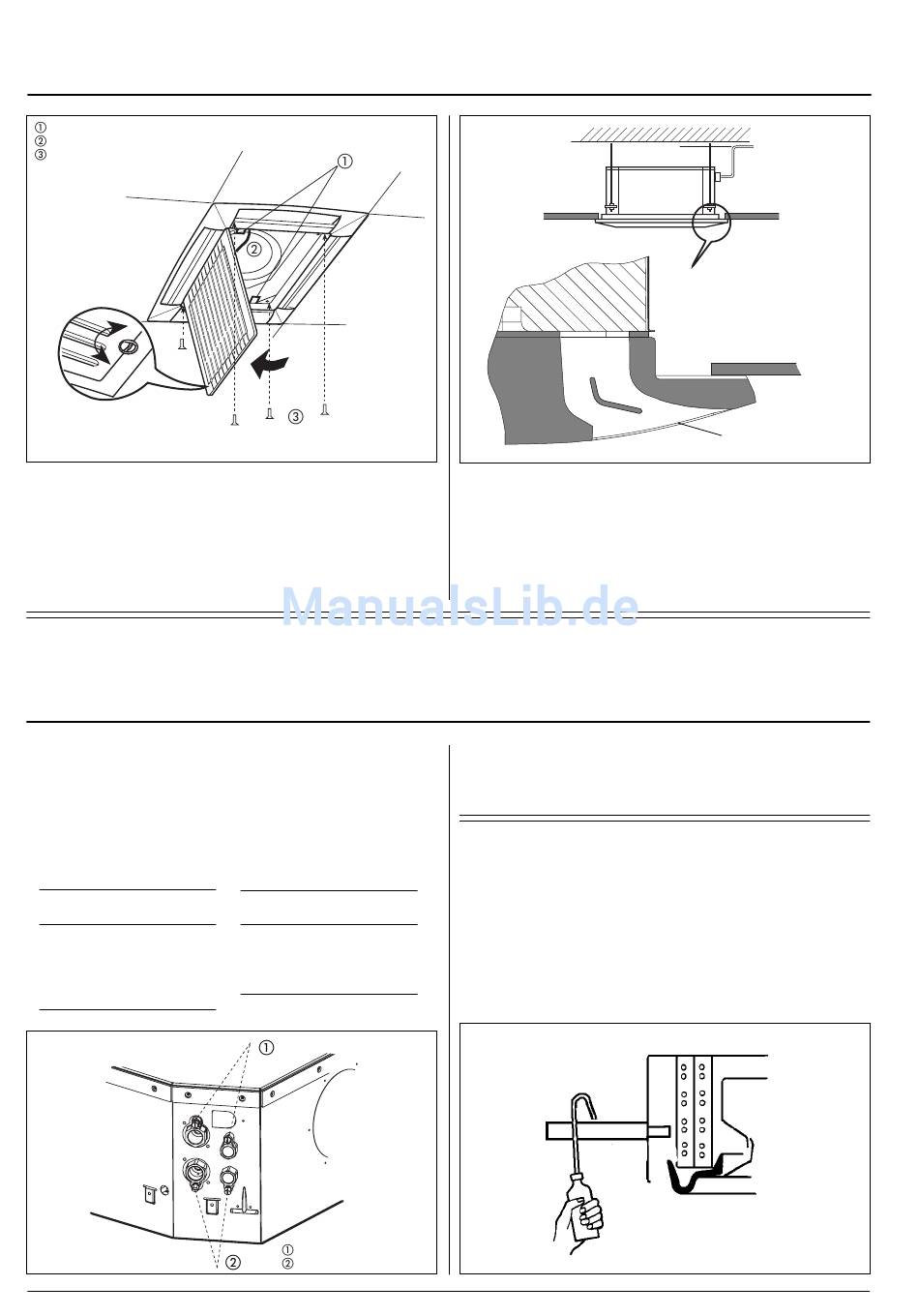

Installation der Gitter-/Luftansaug-Baugruppe
Baugruppe vorsichtig auspacken und auf Transportschäden prüfen.
Die Baugruppe mit Hilfe der beiden flexiblen Haken am Gerät
aufhängen. Die vier Schrauben anziehen.
Die mitgelieferten Schrauben zur Befestigung des Rahmens
verwenden.
Wasseranschlüsse
Die Wasseranschlüsse sind am Gerät vorgesehen, um
Beschädigungen beim Anschließen zu vermeiden.
Die Anschlüsse sind mit einem Schraubschlüssel anzuziehen.
Der obere Wärmetauscheranschluß umfaßt ein
Entlüftungsventil und der untere ein Wasserentleerungsventil
(für 10-mm-Schraubschlüssel oder Schraubenzieher).
Der Wärmetauscher wird teilweise entleert, für komplette
Entleerung Luft in den Wärmetauscher blasen.
Modell Anschluß -
Abmessungen (Ø)
004 3/4"
008 3/4"
010 3/4"
004 1/2"
*
010 1/2"
*
D - 8
Modell Anschluß -
Abmessungen (Ø)
012 1"
016 1"
020 1"
020 3/4"
*
* Warmwasser-Kreisläufe
bei Vierleitergeräten
Entlüftungsventil
Wasserentleerungsventil
A B
Sicherstellen, daß der Rahmen nicht durch zu starkes Anziehen
verzogen ist, daß er mit der Zwischendecke ausgerichtet ist und vor
allem, daß eine Dichtung zwischen Luftein- und -austritt vorhanden ist.
In der Zeichnung verhindert Dichtung "A" ein Vermischen der
Rückluft mit der Zuluft, und Dichtung "B" verhindert ein Lecken der
Zuluft in die Zwischendecke.
Nach Abschluß darf der Spalt zwischen dem Geräterahmen und der
Zwischendecke nicht mehr als 5 mm betragen.
Nach abgeschlossener Installation müssen Ventil und
Anschlußrohr mit 5 bis 10 mm dickem
schwitzwasserbeständigem Material wie Polyäthylen oder
expandiertem Moltopren umwickelt werden.
Prüfung
Bevor sie das Gerät einschalten, eine ausreichende Menge
Wasser in die externe Zusatz-Kondensatwanne schütten und
sich vergewissern, daß das Wasser in die interne
Kondensatwanne läuft und die Pumpe die Flüssigkeit
regelmäßig entleert.
Ist dies nicht der Fall, die Rohrneigung überprüfen und die
Leitungen auf mögliche Knicke prüfen.
A. Abdichtung "A".
B. Abdichtung "B"
Luftausblas
