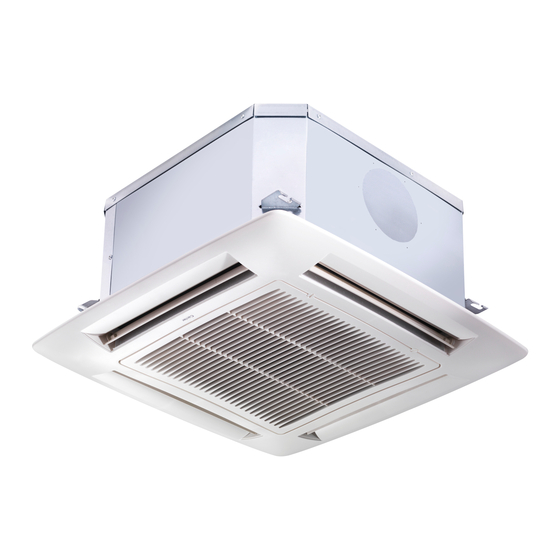

Carrier 42 GW Installationsanweisung
Hydronik-kassettengeräte
Vorschau ausblenden
Andere Handbücher für 42 GW:
- Installationsanweisung (127 Seiten) ,
- Handbuch (16 Seiten) ,
- Montageanleitung (8 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Carrier 42 GW
Inhaltszusammenfassung für Carrier 42 GW
- Seite 1 42 GW Hydronik-Kassettengeräte Installationsanweisung...
- Seite 2 42GW COLIS PACKAGE +50°C COLIS / PACKAGE 35 kg COLIS PACKAGE -10°C Übersetzung des Originaldokuments 42GW...
- Seite 3 42GW Inhalt Seite Legende.............................. Maße und Gewichte ........................... Nenndaten ............................Technische Daten ..........................Mitgeliefertes Material ........................Allgemeine Hinweise .......................... Warnhinweis: Zu vermeiden ....................... Installation ............................Wasseranschlüsse ..........................Elektroanschlüsse ..........................Low Energy Consumption Fan Motor ....................Ventil- und Regulierungssystem ......................Außenluftzuführung ..........................Installation der Gitter-/Luftansaug-Baugruppe..................
- Seite 4 Maße und Gewichte 42GW 200-300-400 42GW 500-600-701 42GW 14,8 16,5 16,5 37,1 37,1 39,6 (1) Die Gewichtsangaben beziehen sich auf das Grundgerät ohne Ventil. 42GW...
- Seite 5 MAX 200 mm 42GW...
- Seite 6 Max. 2 Luftauslässe geschlossen 42GW...
- Seite 7 42GW...
- Seite 8 mod. 200-300-400 mod. 500-600-701 mod. 200-300-400 mod. 500-600-701 42GW...
- Seite 9 42GW...
- Seite 10 2-10 Vdc 2-10 Vdc 2÷10 Vdc 2÷10 Vdc 42GW 42 GW...
- Seite 11 230V ~ 50Hz Type “B" - "D” Type “A" - "C” 24 Vac 42GW 42 GW...
- Seite 12 νάχα στις μονάδες που φέρουν βαλβίδες συναρμολογημένες στο Κολιέδες (μονάχα στις μονάδες που φέρουν βαλβίδες συναρμολογημένες στο εργοστάσιο) Μόνωση βαλβίδων ονάδες που φέρουν βαλβίδες συναρμολογημένες στο εργοστάσιο) που φέρουν βαλβίδες συναρμολογημένες στο εργοστάσιο) 42 GW 42 GW 42 GW 42GW...
- Seite 13 FALSCHE VERKETTUNG KORREKTE VERKETTUNG F-Haupt GERÄT GERÄT Abzweigdose 1 GERÄT GERÄT Abzweigdose 2 GERÄT GERÄT Abzweigdose 3 F-Gerät = Größe gemäß IOM-Vorgabe entsprechend Typ oder Gerätemodell F-Haupt = Der Installateur ist für einen ausreichenden Kurzschlussschutz der Anlage verantwortlich 42GW...
- Seite 14 U-Form Hakenform 42GW...
- Seite 15 Nenndaten Tabelle I: Nenndaten Leistungsaufnahme Sicherung (Type gF) Kühlung Heizung Modelle Watt Watt 0,33 0,28 0,29 0,25 0,46 0,42 0,32 0,27 0,52 0,48 0,69 0,64 230V ~ 50/60Hz 200 (4T) 0,33 0,28 300 (4T) 0,29 0,25 400 (4T) 0,46 0,42 600 (4T) 0,52 0,48...
- Seite 16 Technische Daten Tabelle III: Technische Daten der Elektroheizungen (falls vorgesehen) Mod. Elektroheizleistung Watt 1380 2300 2300 2760 2760 2760 Stromversorgung (Ph) Volt Max. Vollaststrom N°1 Thermostat mit automatischer Rückstellung ST1 60°C / Sicherheitsthermostat N°1 Thermostat mit manueller Rückstellung ST2 100°C WICHTIG: Das elektrische Heizgerät wird ausschließlich im Werk installiert (Modell 42GW-------A-).
- Seite 17 Tabelle VI: Zubehör Größe/ Teilenumme Beschreibung Klein Groß Rahmen-/Gitter-Baugruppe 42GW9001 42GW9002 Rahmen-/Gitter-Baugruppe (motorisierte Lamellen) 42GW9011 42GW9012 Rahmen-/Gitter-Baugruppe (IR-Empfänger) 42GW9020 42GW9021 Rahmen-/Gitter-Baugruppe (IR-Empfänger + motorisierte Lamellen) 40KMC9001 40KMC9002 Ventile 2 Rohre - 3V 42GW9029 42GW9031 Ventile 4 Rohre - 3V 42GW9030 42GW9032 Ventile 2 Rohre - 2V 42GW9033...
- Seite 18 Legende Legende Abb.1. Abb. 26-27. Abb.43. Wassereintritt Kaltwasserkreislauf 30 - Sensor minimale Temperatur (optional) Gerät Wassereinlass Kaltwasserkreislauf 31 - Luftsensor Rahmen-/Gitter-Baugruppe Entlüftungsventil 33 - lnternerTemperatursensor Abb.15. Wassereintritt Warmwasserkreislauf 34 - Kippschalter-Wahl Heizung: Lamellenposition für korrekten Wasserauslass Warmwasserkreislauf Abb.45. Luftstrom Abb. 28. Rohrstutzen Kühlung: Lamellenposition für korrekten Siehe Paragraph "motorisiertes Ventil"...
- Seite 19 Grenzwerte" des Geräte-Installationshandbuchs angegebenen • UK REACH Regulations 2019 wird der Garantieschutz ungültig. UK Importer: • Nichtbeachten der elektrischen Sicherheitsbestimmungen kann • Toshiba Carrier UK Ltd, Porsham Close, Roborough, Plymouth, bei Kurzschlüssen Brandgefahr zur Folge haben. PL6 7DB • Das Gerät aufTransportschäden...
- Seite 20 Warnhinweis: Zu vermeiden ... Daß Luftein- oder Luftaustritt behindert werden (Siehe Abb. 3)..Räume mit Öldämpfen (Siehe Abb. 4)..Räume mit Hochfrequenzwellen (Siehe Abb. 5)..Steig-Kondensatleitungen. Diese können nur nahe dem Gerät verwendet werden, bei einem maximalen Höhenunterschied von 200 mm von der Geräte-Oberseite (Siehe Abb.
- Seite 21 Installation Installation Siehe Abb. 15. • Ein solches Gerät ist der Öffentlichkeit nicht zugänglich. Er muss Die Position der Abhängestangen, der Wärmeträgerleitungen, mindestens 2,5 m über dem Bodenniveau installiert werden. des Kondensatablaufschlauchs, der Stromkabel und des Kabels • Wenn möglich, sollte das Gerät in der Mitte des Raumes aufgestellt für die Fernsteuerung kennzeichnen (siehe Abmessungen).
- Seite 22 Wasseranschlüsse Das Gerät verfügt im Eingang und im Ausgang über Anschlüsse Näheres zum Entleeren des Geräts siehe den Abschnitt mit Innengewinde sowohl für die Konfiguration 2 Rohre als "ENTLEERUNG DER ANLAGE" im Kapitel Wartung. auch 4 Rohre. Das Gerät verfügt außerdem über ein kleines Entlüftungsventil (siehe Abb.
- Seite 23 Low Energy Consumption Fan Motor Version mit"Low Energy Consumption Fan Motor" HINWEIS: Die Geräte der Serie 42GW ... können den Luftstrom (und damit die • Die in der Tabelle angegebenen Werte beziehen sich nur auf "Low Wärme- und Kühlleistung) dank eines Elektromotors der neuesten Energy Consumption Fan Motors";...
- Seite 24 Ventil- und Regulierungssystem • Der Geräte-Steuerstromkreis gestattet Öffnung Betriebsregelung des thermoelektrischen Ventils (Siehe Abb. 31) motorisierten Ventils nur, wenn derVentilatormotor in Betrieb steht • Das 2-Wege-Ventil ist in Richtung der Batterie mit nicht gespeistem • Wenn der Thermostat Kälte anfordert, versorgen die Ausgänge V Trieb normal geschlossen.
- Seite 25 Außenluftzuführung Außenluft (Siehe Abb. 45) Frischlufteinlaß (Siehe Abb. 40e) • Den im Blech vorgestanzten Bereich (Ref. 14) entfernen und den • Wenn ein zusätzlicher optionaler (vom Installateur zu liefernder) Luftregler am Gehäuse des Geräts fixieren. Ventilator zum Ansaugen der Außenluft installiert wird, muss dieser •...
- Seite 26 Wartungs- und Gebrauchsanleitung Wartung Sicherheitshinweise zur endgültigen Reinigungs- und Wartungsarbeiten dürfen nur von qualifiziertem stilllegung Personal durchgeführt werden. Die Geräte von ihren Energieversorgungen trennen, abkühlen Ehe irgendwelche Wartungsarbeiten am Gerät ausgeführt werden, lassen und komplett entleeren. ist der Hauptschalter auszuschalten. Demontage Hinweis für den Installateur: Öffnen des Gerätegitters: die beiden Schrauben um 90°...
- Seite 28 Stelle gemäß den Anforderungen der Norm ISO 45001 (neueste Version) zertifiziert. Nähere Informationen erhalten Sie von Ihrem Ansprechpartner im Vertrieb. Bestell-Nr: DE00DCG000171600E, 04.2023 - Ersetzt Bestell-Nr.: DE00DCG000171600D, 06.2022. Carrier S.C.S, Rte de Thil - 01120 Montluel, France. Nachdruck verboten, Änderungen vorbehalten. Gedruckt in der Europäischen Union.
