42 GW
Elektrisch betätigtes Ventil und Regelung
Betriebsregelung des thermoelektrischen Ventils
• Bei diesem Dreiwege-Ventil handelt es sich um ein EIN-/AUS-
Ventil mit sehr langsamem Hub. Es ist kein modulierendes Ventil
und hat daher keinen eigenen PTC-Regler.
Das Ventil wird durch den Umgebungstemperatur-Thermostaten
des Kassettengeräts geregelt.
• Das thermoelektrische Ventil ist normalerweise zum
Wärmetauscher hin geschlossen und zum Bypass hin geöffnet.
Befriedigt die Raumtemperatur den Thermostaten nicht, aktiviert
die Elektroheizung ein thermostatisches Heizelement, was den
Abwärtshub des Kolbens einleitet.
Das Ventil öffnet innerhalb von drei Minuten und läßt das Wasser
durch den Wärmetauscher zirkulieren.
• Stellt die Raumtemperatur den Thermostaten zufrieden oder ist
der Strom abgeschaltet worden, wird das Ventil in etwa drei
Minuten zum Wärmetauscher hin geschlossen und zum Bypass
hin geöffnet.
• In Notfällen kann das Ventil manuell entfernt werden, indem
der elektrische Stellnotor durch Ausschrauben der Nutmutter
entfernt wird.
• Am Ende des Notfalls muß das Ventil erneut auf den
automatischen Betrieb umgestellt werden, indem der
elektrische Stellnotor in die ursprüngliche Position gebracht
wird; sonst kann es selbst bei ausgeschaltetem Gerät in den
Wasserleitungen zu Kondensatbildung kommen.
Verwendung bauseitig beigestellter Ventile
Wasseranschlüsse
• Ventile entsprechend den Hersteller-Anleitungen installieren; die
Anschlüsse an das Gerät der jeweiligen Abbildung entnehmen.
• Rohrleitungen, Ventilgruppe und Wärmetauscher-Anschlüsse
(Kaltwasser-Seite) sorgfältig isolieren, um Kondensat zu
vermeiden, das auf die Zwischendecke tropfen könnte.
Elektrische Anschlüsse
• Die Umgebungstemperatur-Regelung entsprechend den mit
dieser Regelung gelieferten Anleitungen installieren.
ACHTUNG:
Die Kabel durch den Kabeldurchgang des Geräts sowie durch
die auf dem Becken befindliche elastische Kupplung führen.
• Die Ventile entsprechend den nachstehenden Anleitungen und mit
Hilfe des Schaltplans in diesem Kapitel anschließen.
• Es müssen Ventile installiert werden, die den Geräte-
Wassereintritt schließen, wenn die Stromversorgung ausfällt.
D - 10

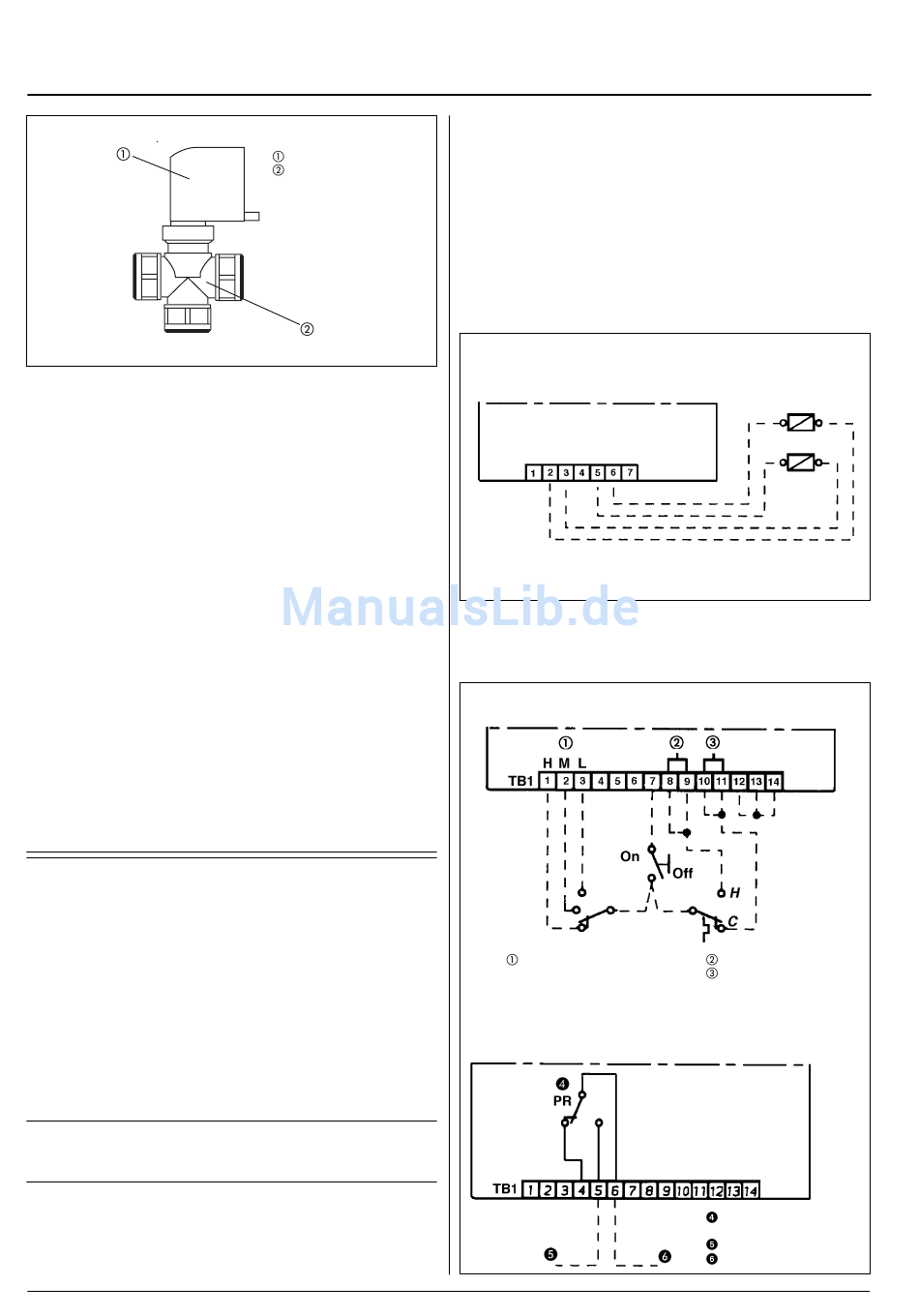

Automatikbetrieb-Stellung
Ventilkopf
Ventilkörper
230-V-Ventile (EIN-/AUS-Ventile)
• In diesem Fall ist das Kaltwasserventil vom EIN-/AUS- Signal
von Klemme 2 an Klemmleiste TB3 und das Warmwasserventil
von Klemme 3 an Klemmleiste TB3 zu regeln.
Ventile mit anderen Spannungen als 230 V
(EIN/AUS-Typ)
• Wird eine Umgebungstemperatur-Regelung aus der Zubehör-
Tabelle verwendet, die Anleitungen aus dem vorherigen
Abschnitt befolgen und zwei 230-V-Relais an den TB3-Klemmen
2, 3, 5 und 6 anschließen, die die Ventilöffnung regeln.
230-V-Ventilanschluß oder
230-V-Ventilrelais-Anschluß
TB3
• Wird Niederspannungs- oder keine Zubehör-
Umgebungstemperatur-Regelung verwendet, sind die folgenden
Anschlüsse an der Geräte-Klemmleiste vorzunehmen.
Fernbedienungsanschluß
Ventilatordrehzahl
H = hohe Drehzahl
M = mittlere Drehzahl
L = niedrige Drehzahl
Niederspannungs-Ventilanschluß
C
H
H Heizventil oder Heizventil-Relais
C Kühlventil oder Kühlventil-Relais
Heizung
Kühlung
PR Sicherheitsrelais
des Geräts
Stromversorgung
Zum Ventil
