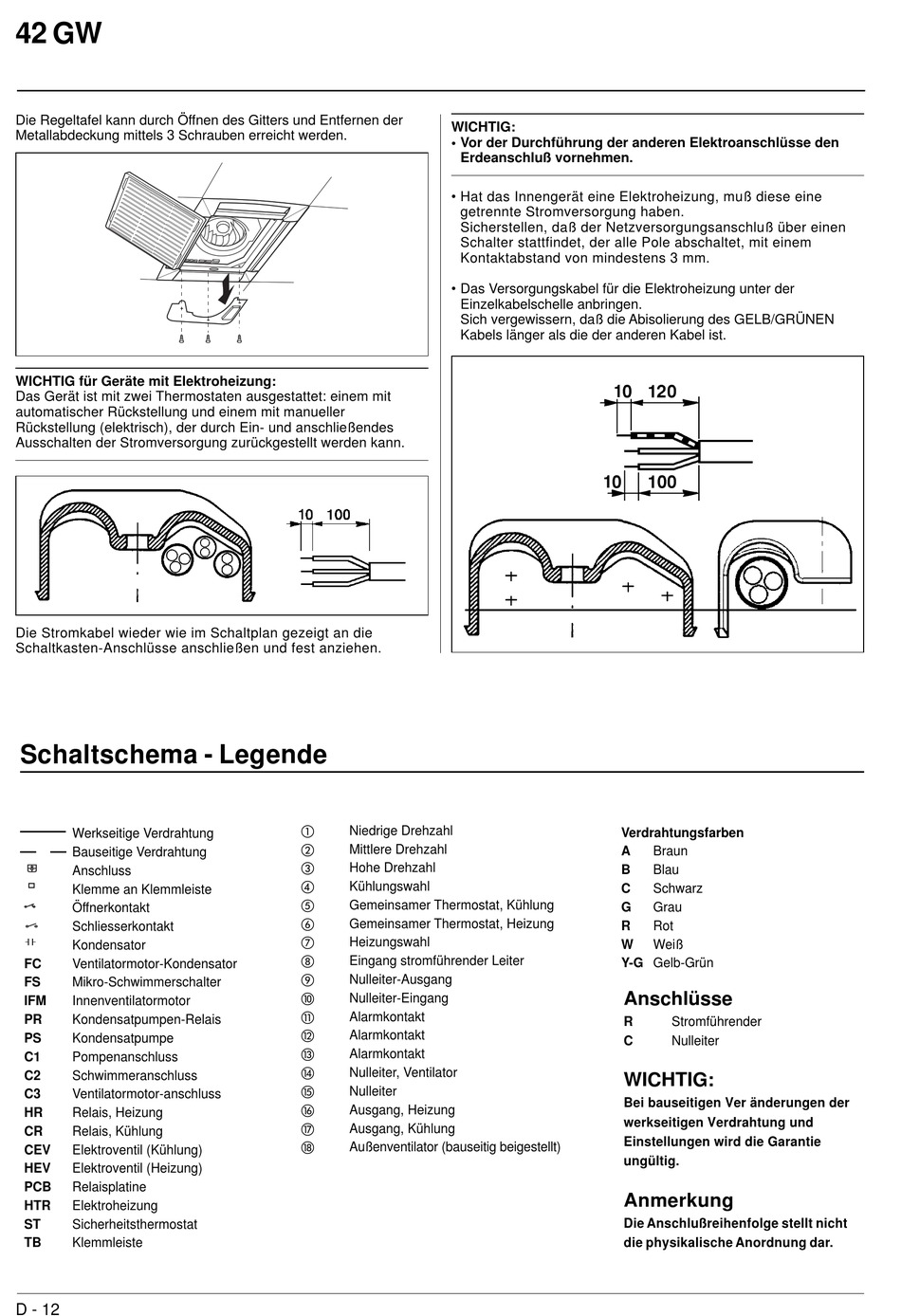

42 GW
Die Regeltafel kann durch Öffnen des Gitters und Entfernen der
Metallabdeckung mittels 3 Schrauben erreicht werden.
WICHTIG für Geräte mit Elektroheizung:
Das Gerät ist mit zwei Thermostaten ausgestattet: einem mit
automatischer Rückstellung und einem mit manueller
Rückstellung (elektrisch), der durch Ein- und anschließendes
Ausschalten der Stromversorgung zurückgestellt werden kann.
Die Stromkabel wieder wie im Schaltplan gezeigt an die
Schaltkasten-Anschlüsse anschließen und fest anziehen.
Schaltschema - Legende
Werkseitige Verdrahtung
Bauseitige Verdrahtung
Anschluss
Klemme an Klemmleiste
Öffnerkontakt
Schliesserkontakt
Kondensator
FC
Ventilatormotor-Kondensator
FS
Mikro-Schwimmerschalter
IFM
Innenventilatormotor
PR
Kondensatpumpen-Relais
PS
Kondensatpumpe
C1
Pompenanschluss
C2
Schwimmeranschluss
C3
Ventilatormotor-anschluss
HR
Relais, Heizung
CR
Relais, Kühlung
CEV
Elektroventil (Kühlung)
HEV
Elektroventil (Heizung)
PCB
Relaisplatine
HTR
Elektroheizung
ST
Sicherheitsthermostat
TB
Klemmleiste
D - 12
WICHTIG:
• Vor der Durchführung der anderen Elektroanschlüsse den
Erdeanschluß vornehmen.
• Hat das Innengerät eine Elektroheizung, muß diese eine
getrennte Stromversorgung haben.
Sicherstellen, daß der Netzversorgungsanschluß über einen
Schalter stattfindet, der alle Pole abschaltet, mit einem
Kontaktabstand von mindestens 3 mm.
• Das Versorgungskabel für die Elektroheizung unter der
Einzelkabelschelle anbringen.
Sich vergewissern, daß die Abisolierung des GELB/GRÜNEN
Kabels länger als die der anderen Kabel ist.
Niedrige Drehzahl
Mittlere Drehzahl
Hohe Drehzahl
Kühlungswahl
Gemeinsamer Thermostat, Kühlung
Gemeinsamer Thermostat, Heizung
Heizungswahl
Eingang stromführender Leiter
Nulleiter-Ausgang
Nulleiter-Eingang
Alarmkontakt
Alarmkontakt
Alarmkontakt
Nulleiter, Ventilator
Nulleiter
Ausgang, Heizung
Ausgang, Kühlung
Außenventilator (bauseitig beigestellt)
Verdrahtungsfarben
A
Braun
B
Blau
C
Schwarz
G
Grau
R
Rot
W
Weiß
Y-G Gelb-Grün
Anschlüsse
R
Stromführender
C
Nulleiter
WICHTIG:
Bei bauseitigen Ver änderungen der
werkseitigen Verdrahtung und
Einstellungen wird die Garantie
ungültig.
Anmerkung
Die Anschlußreihenfolge stellt nicht
die physikalische Anordnung dar.
