42 GW
Elektrisch betätigtes Ventil und Regelung
• Werden diese Anleitungen nicht beachtet, kann das
Kondensat aus der Ablaufwanne überlaufen.
• Wenn die interne Geräteregelung zwischen Klemmen 5 und 6
geöffnet ist, müssen die Strömungsregelventile geschlossen sein.
Der Kontakt zwischen Klemmen 5 und 6 öffnet sich, wenn der
Strom zum Gerät abgeschaltet wird und der Ablaufwannen-
Wasserpegel zu hoch ist.
• Die Ventile müssen nur öffnen, wenn der Ventilatormotor in
Betrieb steht, d.h. wenn eine der Klemmen 1 oder 2 der
Klemmleiste TB1 von Klemme 7 der Klemmleiste TB1 versorgt
wird.
• Die Elektroheizung (falls vorgesehen - Modell 42GWE), die nur
werkseitig installiert werden darf, nur unter Spannung setzen,
wenn der Ventilator in Betrieb steht (siehe oben).

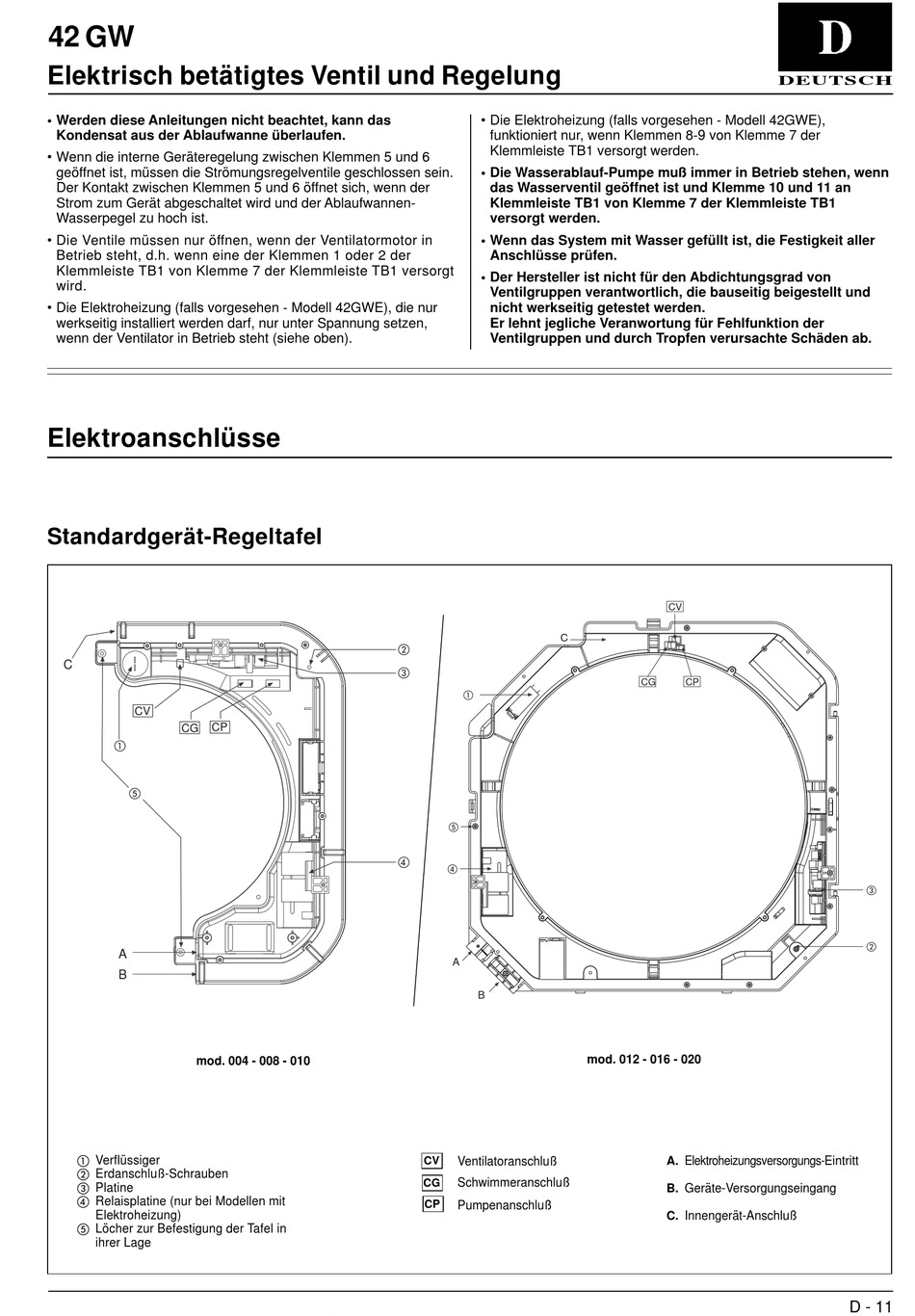

Elektroanschlüsse
Standardgerät-Regeltafel
C
CV
CP
CG
A
B
mod. 004 - 008 - 010
Verflüssiger
Erdanschluß-Schrauben
Platine
Relaisplatine (nur bei Modellen mit
Elektroheizung)
Löcher zur Befestigung der Tafel in
ihrer Lage
• Die Elektroheizung (falls vorgesehen - Modell 42GWE),
funktioniert nur, wenn Klemmen 8-9 von Klemme 7 der
Klemmleiste TB1 versorgt werden.
• Die Wasserablauf-Pumpe muß immer in Betrieb stehen, wenn
das Wasserventil geöffnet ist und Klemme 10 und 11 an
Klemmleiste TB1 von Klemme 7 der Klemmleiste TB1
versorgt werden.
• Wenn das System mit Wasser gefüllt ist, die Festigkeit aller
Anschlüsse prüfen.
• Der Hersteller ist nicht für den Abdichtungsgrad von
Ventilgruppen verantwortlich, die bauseitig beigestellt und
nicht werkseitig getestet werden.
Er lehnt jegliche Veranwortung für Fehlfunktion der
Ventilgruppen und durch Tropfen verursachte Schäden ab.
C
A
B
mod. 012 - 016 - 020
CV
Ventilatoranschluß
Schwimmeranschluß
CG
CP
Pumpenanschluß
DEUTSCH
CV
CG
CP
A. Elektroheizungsversorgungs-Eintritt
B. Geräte-Versorgungseingang
C. Innengerät-Anschluß
D - 11
