15.2 Schnittstelle -7X1 (Brenner)
15.2.1 Aufbau
Die Schnittstelle für den Brenner stellt folgende Signale zur Verfügung:
•
+24V DC
•
4 Digitale Eingänge 24VDC (Brennertaster)
Sämtliche Signale der Schnittstelle werden über einen 7 - poligen Tuchel Stecker geführt.
Am Plasma - Schweißgerät befindet sich ein Anbaugehäuse mit einem 7 – poligen
Buchseneinsatz.
15.2.2 Steckerbelegung -7X1
Pin Funktion
1
Dig. Eingang Brenner-Taste 2
2
Dig. Eingang Brenner-Taste 1
3
Versorgung +24V DC
4
5
Dig. Eingang Brenner-Taste 3 (up)
6
Dig. Eingang Brenner-Taste 4 (down)
7

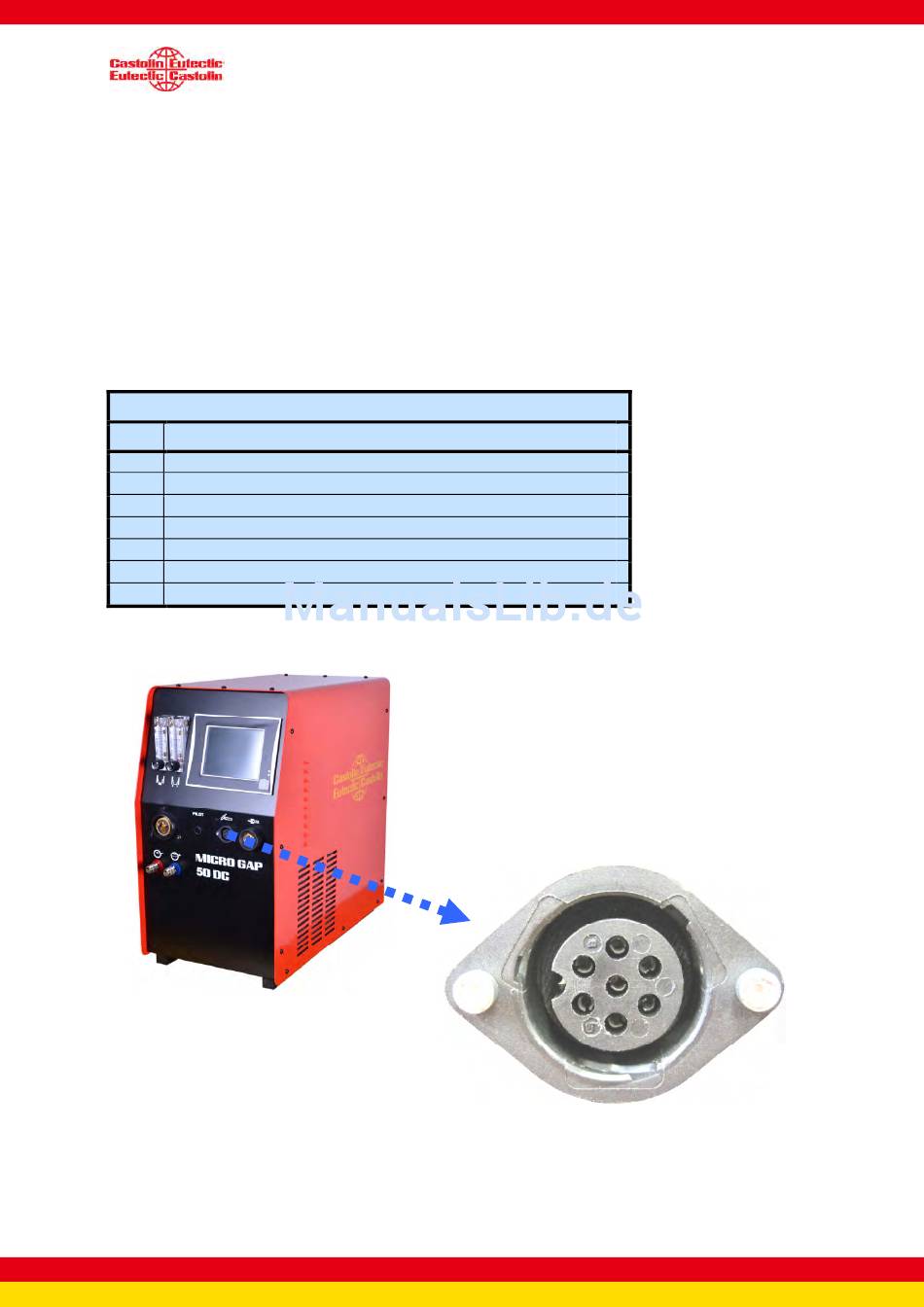

15.2.3 Stecker -7X1
Betriebsanleitung
M
i
c
r
o
G
A
P
M
i
c
r
o
G
A
P
M
i
c
r
o
G
A
P
-7X1Brenner
76
Seite
5
0
D
C
5
0
D
C
5
0
D
C
Pinanordnung
5
4
6
7
1
3
2
Ansicht Außenseite Stecker
Micro GAP 50 DC
