Installation
E r f o r d e r l i c h e S t r o m v e r s o r g u n g u n d D a t e n k a b e l
Das Source Four Revolution-Gerät arbeitet mit Wechselstrom, 90-240 VAC / 50-60 Hz und
hat eine Leistungsaufnahme von maximal 900 Watt. Sie können einen Dimmerkreis zur
Stromversorgung verwenden, solange der Dimmer auf NonDim (geschalteten) Betrieb
eingestellt ist.
Das Source Four Revolution-Gerät arbeitet mit DMX-Steuersignalen. Das Gerät ist mit
einem 5-poligen XLR DMX Eingangs- und einem 5-poligen DMX-Durchgangsanschluss
ausgestattet. DMX-Kabel sollten für DMX-Datenkommunikation (kein Mikrophonkabel)
zugelassen sein und die Standard-Anschlussbelegung haben. Das optionale zweite
Datenpaar wird vom Source Four Revolution-Gerät nicht benutzt. Am letzten Gerät in der
DMX-Datenleitung ist eine Terminierung erforderlich.
Übersicht

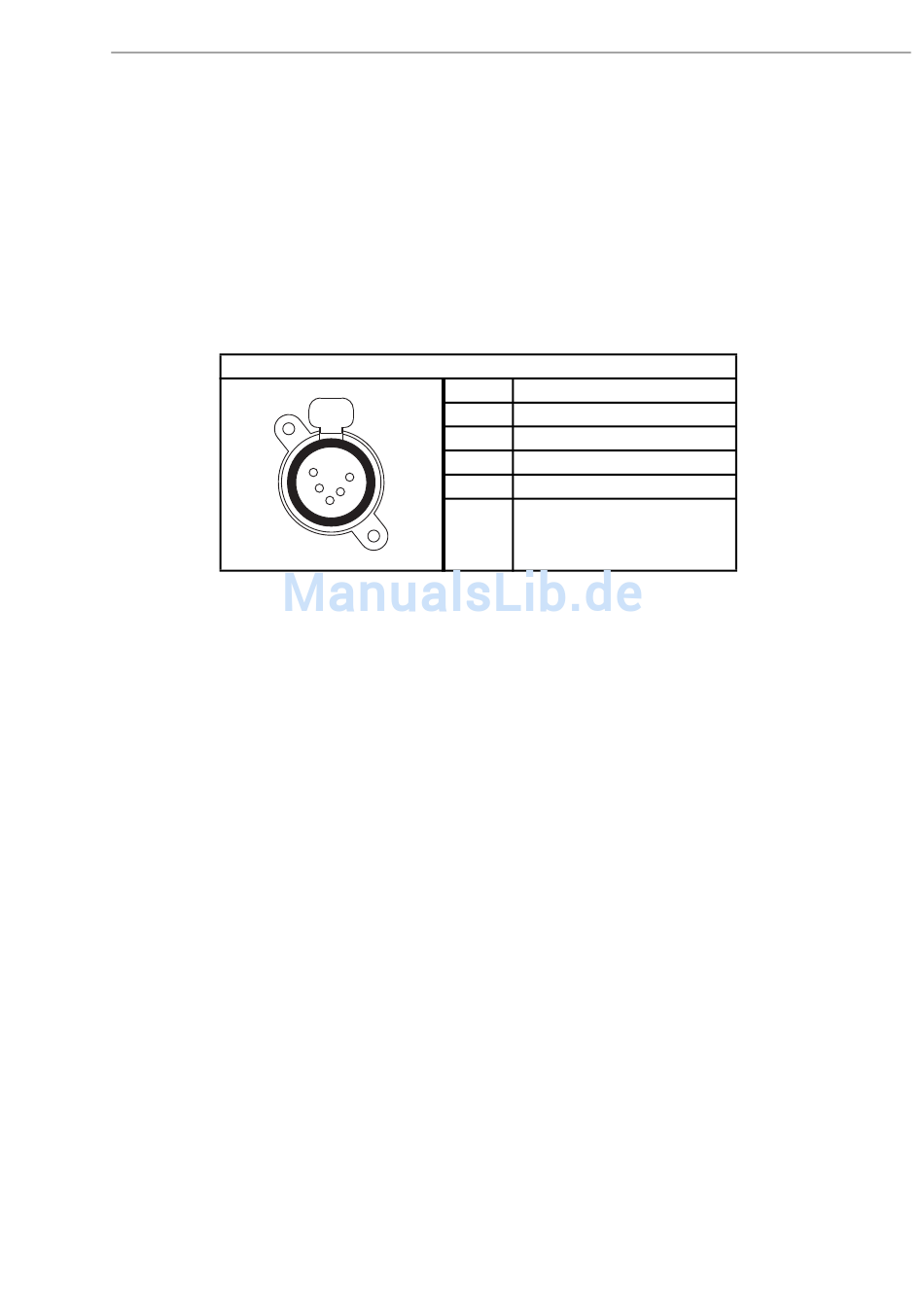

DMX512-Anschlussbelegung für die 5-polige XLR-Buchse
Push
5
1
4
2
3
1
Erde (Schirm)
2
Daten –
3
Daten +
4
nicht angeschlossen
5
nicht angeschlossen
3
