Zusammenbau Des Belastungsrohrs - Homcom A91-034 Montageanleitung

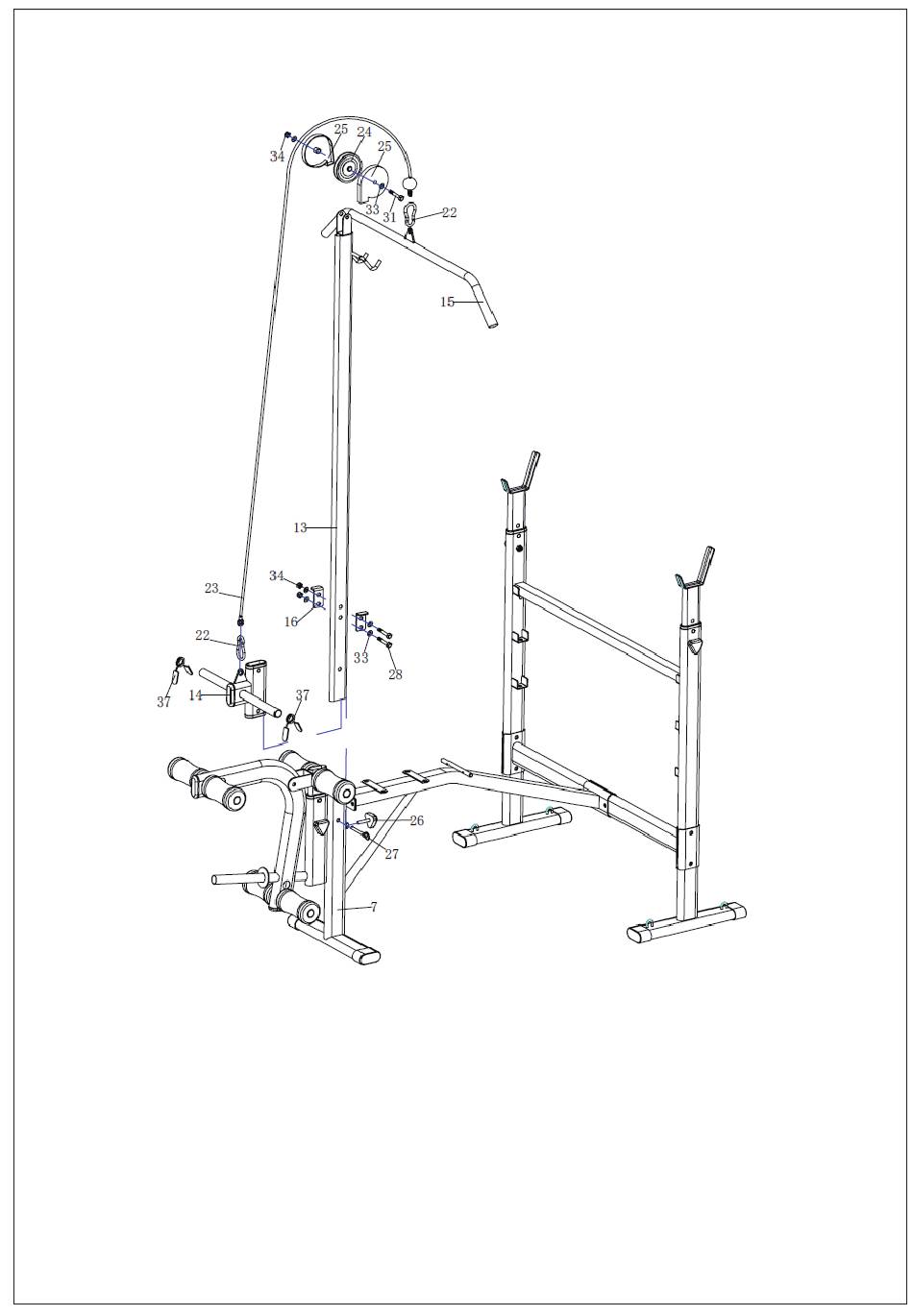

Schritt 4 – Zusammenbau Anweisungen.

Zusammenbau des Belastungsrohrs

1) Stecken Sie den Gewichteplattenrahmen (14) auf das Belastungsrohr (13), schrauben Sie
zusammen die Halterplatte (16) und das Belastungsrohr (13), sichern Sie dies mit
Achtkantbolzen (28-2 Stück), Unterlegscheiben (33-4 Stück) und Nylonmuttern (34-2 Stück).
2) Stecken Sie das Belastungsrohr (13) in das vordere Standrohr (7), sichern Sie dies mit Stift (27)
und Knauf (26).
3) Verbinden das Kabel (23) mit dem Gewichteplattenrahmen (14) mit Haken (22). Befestigen Sie
die Riemenscheibe (24) und die Riemenscheibenabdeckung (25) an dem Belastungsrohr (13),
sichern Sie dies mit Achtkantbolzen (31-1 Stück), Unterlegscheiben (33-2 Stück) und
Nylonmutter (34-1 Stück).
