Etape 3 - Instructions d'assemblage
21
11
12
21
37

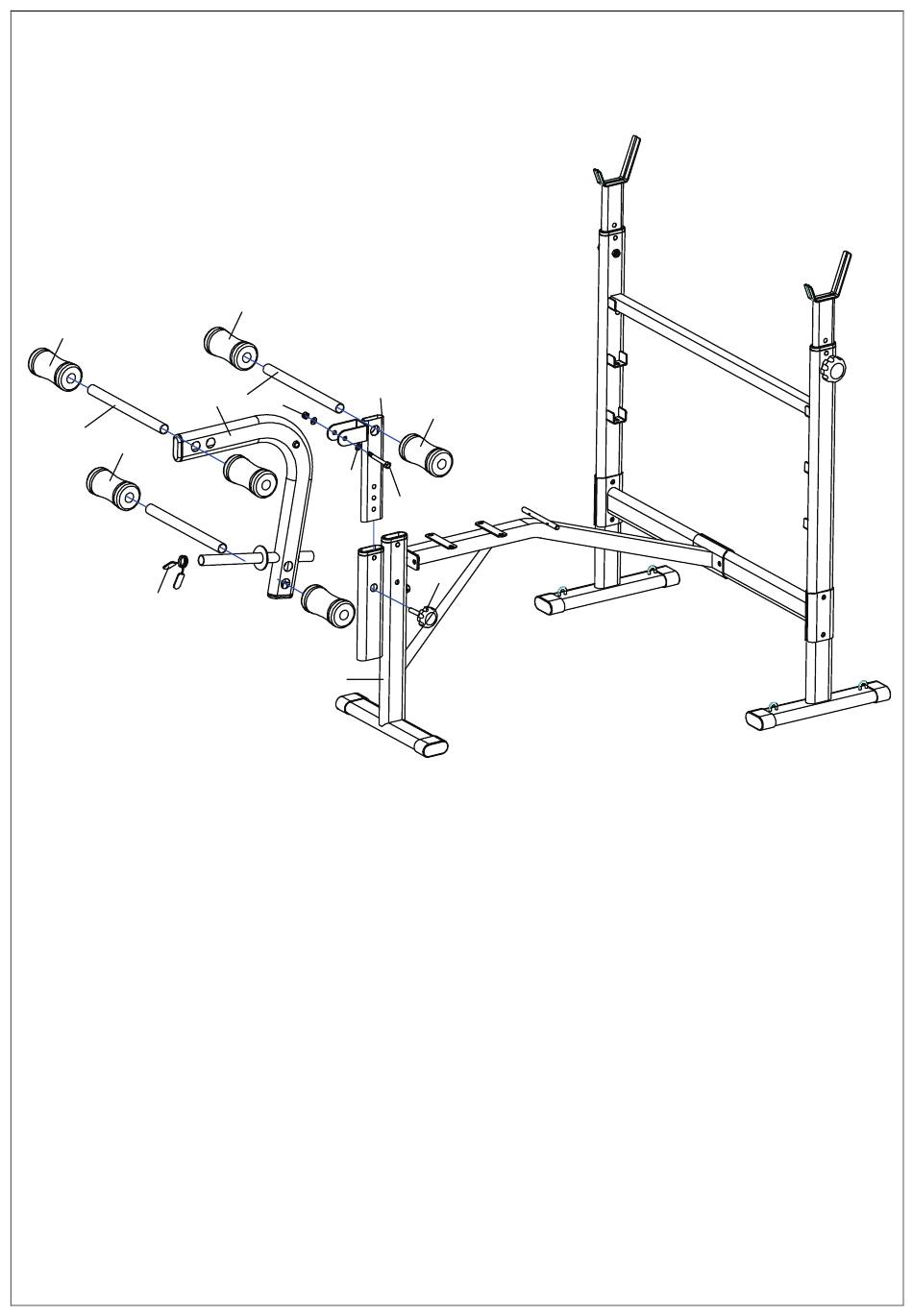

Assemblage du cadre du guidon
1) Inserez le cadre ajustable(10) dans le tube du cadre sur pied(7) verrouillez avec un bouton(20).
2) Visser ensemble le cadre du manchon (11) et cadre ajustable (10), fixé avec des ecrous à 6
côtés (30-1pc), la rondelle (33-2pièces) et l'écrou en nylon (34-1pc).
3) Insérez le Tube de mousse (12) dans le trou du Tube du manchon(11) et le cadre ajustable (10),
puis mettez la mousse (21) sur les deux côté du Tube de mousse (12).
21
10
12
34
33
30
7
21
20
9
