MONTAGENZEICHNUNG

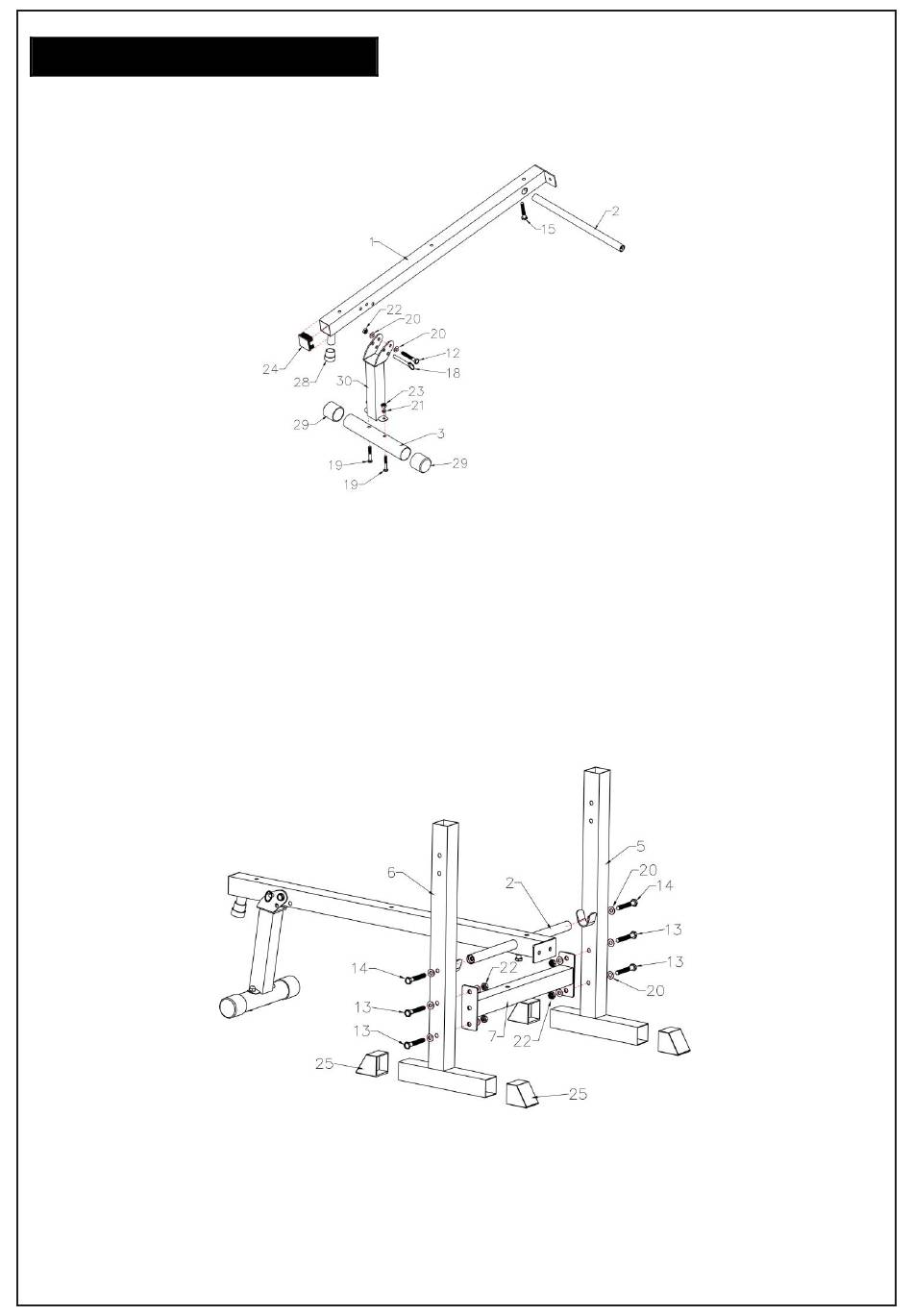

Schritt 1

Montage des Grundrahmens und Hauptrahmen

1) Schrauben Sie das vordere Basisrohr (3) an dem vorderen Standrohr (30), befestigen mit Schlossschraube
(19-2pcs), Scheibe (21-2pcs) und Nylon Mutter (23-2pcs).
2) Schrauben Sie das vordere Standrohr (30) mit dem Hauptrahmen (1), mit Sechskantschraube befestigen
(12-1pc), Scheibe (20-2pcs), Nylon Mutter (22-1pc) und schnelle Stift (18).
3) Setzen Sie das Quer Rohr (2) in die Bohrung des Hauptrahmens (1), verschließ en mit Sechskantschraube
(15).
Schritt 2
Montage des hinteren Stä nderrahmen
1) Schrauben Sie den hinteren Stä nderrahmen (links) (5) & (rechts) (6) mit dem Verbindungsrohr (7),
gesichert mit Sechskantschraube (13-4pcs), Scheibe (20-8pcs) und Nylon Mutter (22 -4pcs).
2) Schrauben Sie das Quer Rohr (2) mit dem Rü cken Stä nderrahmen (links) (5) & (rechts) (6), mit
Sechskantschraube befestigt (14-2pcs) und Scheibe (20-2pcs).
