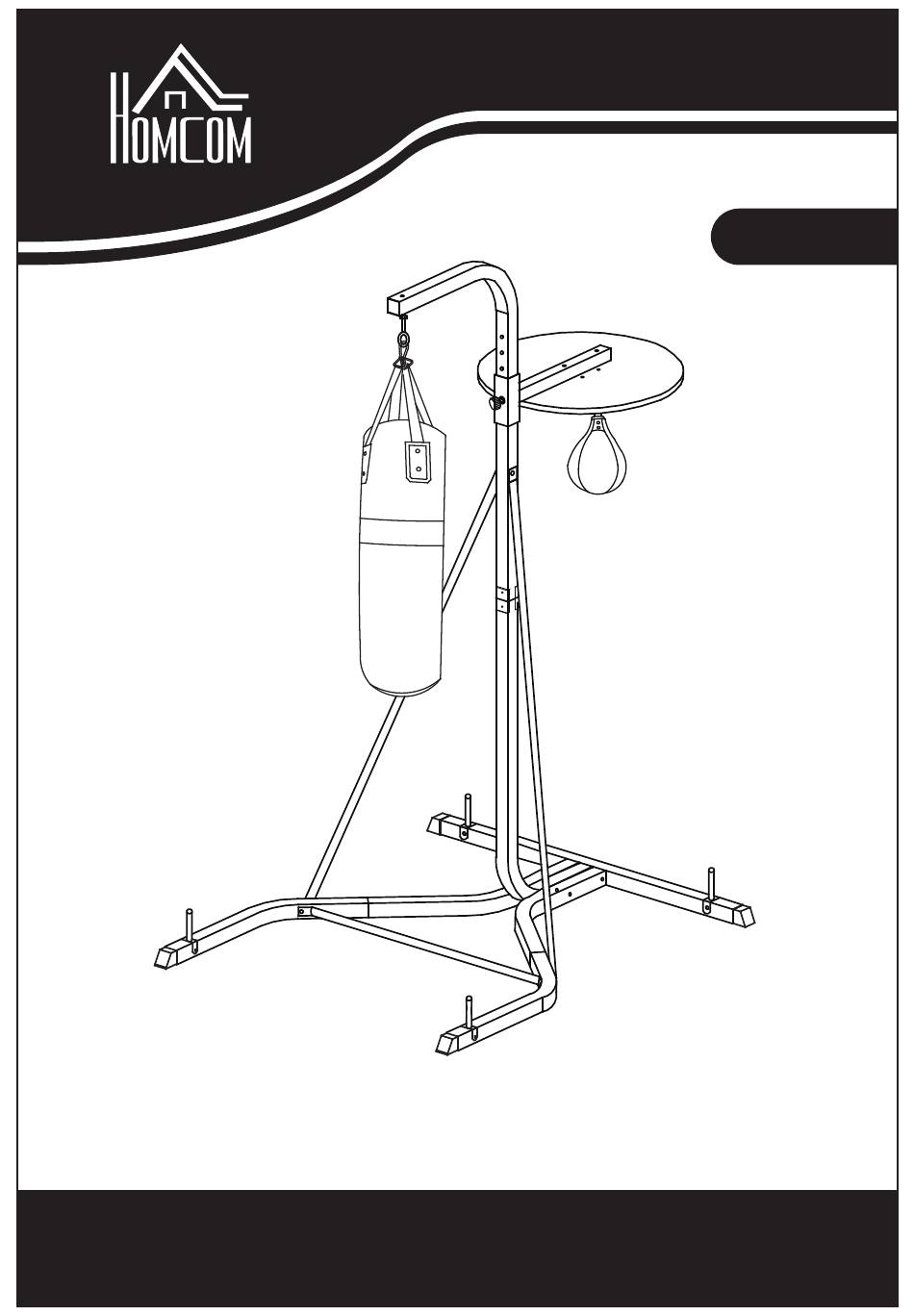

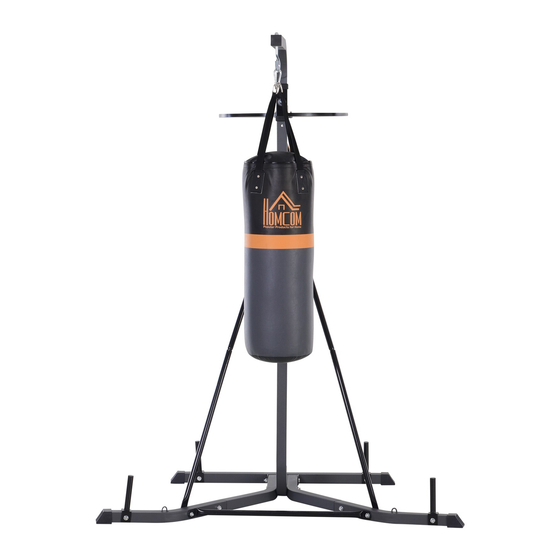

- Seite 1 INadc007V02_DE A91-073 IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY ASSEMBLY INSTRUCTION...
-
Seite 2: Wichtige Sicherheitsinformationen
Wichtige Sicherheitsinformationen Bitte bewahren Sie dieses Handbuch zum Nachschlagen an einem sicheren Ort auf. 1. Es ist wichtig, dass Sie dieses Handbuch vor der Montage und der Inbetriebnahme des Geräts vollständig lesen. Eine sichere und effiziente Verwendung kann nur erzielt werden, wenn das Gerät ordnungsgemäß... -
Seite 3: Montagezeichnung Mit Explosionsdarstellung
MONTAGEZEICHNUNG MIT EXPLOSIONSDARSTELLUNG... - Seite 4 ANZAHL BESCHREIBUNG Vorderes Grundrohr Hinteres Grundrohr Unteres Stativrohr Grundleitung Gewichtsplattenrohr Oberes Stativrohr Verstellbares Stützrohr (rechts) Hakenstützrohr (links) Oberes linkes Strebenrohr Oberes rechtes Strebenrohr Unteres Strebenrohr Anschlussrohr Fußkappe M10*150 Sechskantschraube M10*80 Sechskantschraube M10*65 Sechskantschraube M10*60 Sechskantschraube M 6*40 Bolzen M10 Dickere Unterlegscheibe M10 Unterlegscheibe M6 Unterlegscheibe M10 Nylon-Mutter...
- Seite 5 ZEICHNUNG M10x150mm M10x80mm M10x65mm M10x60mm M10 dicker Nylonmutter M6x40mm M10 mutter...
-
Seite 6: Montagezeichnung
MONTAGEZEICHNUNG Schritt 1 Montage des Grundrahmens (1) Montieren Sie die Fußkappe (13) an das vordere Grundrohr (1) und an das hintere Grundrohr (2). (2) Schrauben Sie das Grundrohr (4) und das vordere Grundrohr (1) zusammen, gesichert mit der Sechskantschraube M10x60 (17-2 Stck.), der Unterlegscheibe M10 (20-4 Stck.) und der Nylonmutter M10 (22- 2 Stck.). - Seite 7 Schritt 2 Montage des Stativrohrs 1) Befestigen Sie den Speedball-Haken (26) und die Plattform (25) am verstellbaren Rohr (7), gesichert mit der Schraube M 10x 80 (15-2 Stck), der Schraube M6x 40 (18-4 Stck), der Unterlegscheibe M10 (20-4 Stck), der Nylonmutter M10 (22-2 Stck), der Unterlegscheibe M6 (21-4 Stck) und der Nylonmutter M6 (24-4 Stck).
- Seite 8 3)Verschrauben Sie das obere Stativrohr (6) mit dem unteren Stativrohr (3), gesichert mit der Trägerplatte (28-2 Stck), der Sechskantschraube M10x65 (16-2 Stck), der Unterlegscheibe M10 (20-4 Stck) und der Nylonmutter M10 (22-2 Stck). 4)Befestigen Sie das obere linke Strebenrohr (9) und das obere rechte Strebenrohr (10) am unteren Strebenrohr (12).
