Assemblage Du Cadre - Homcom A91-034 Montageanleitung

Etape 1 - Instructions d'assemblage
20
28
9
33

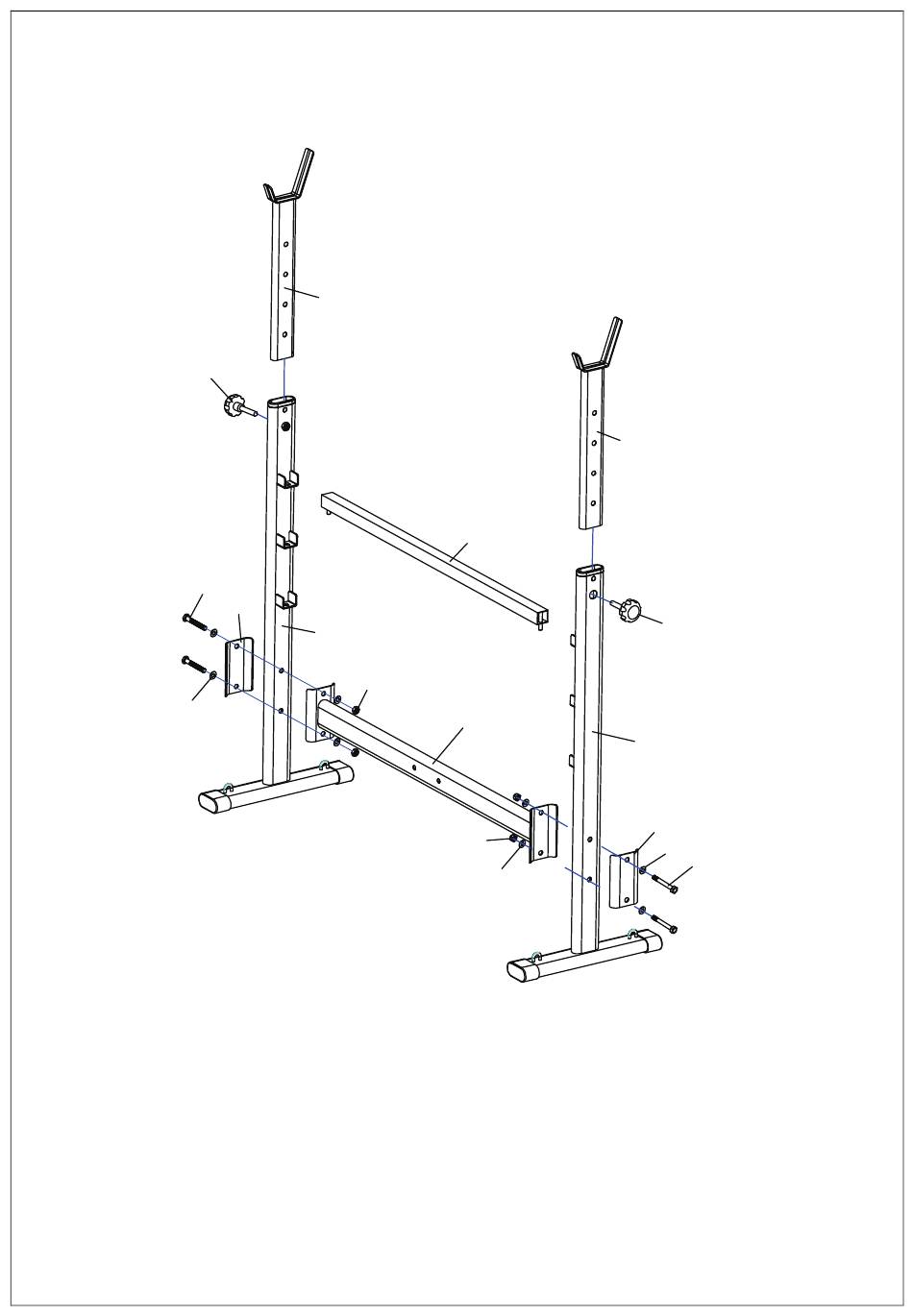

Assemblage du cadre

1) Visser ensemble le côté droit du Cadre sur pied (1) et le côté Gauche du Cadre sur pied (2)
avec le tube de connexion(3), fixé avec des pièces de la plaque de support (9-2pièces), boulon
à tête hexagonale (28-4pièces), la rondelle (33-8pièces) et l'écrou en nylon (34-4pièces).
2) Insérez le Tube de Support pour haltere(5) dans le côté droit Cadre sur pied (1) et le côté
Gauche du Cadre sur pied (2), verrouillé avec le bouton (20-2pièces).
3) Mettez le tube du Support de l'appui dos(4) sur le côté droit du Cadre sur pied(1) et le côté
Gauche du Cadre sur pied (2).
5
4
2
34
3
34
33
7
5
20
1
9
33
28
