MONTIEREN SIE IHREN FITNESSRAUM
HINWEIS: Stellen Sie die Verpackung mit den Geräten auf eine ebene Fläche. Es wird
empfohlen, eine Schutzabdeckung auf Ihren Boden zu legen. Gehen Sie beim Verladen
und Transportieren des Geräts vorsichtig vor. Packen Sie das Gerät aus und bauen Sie
es dort auf, wo es benutzt werden soll. Bitten Sie unter Umständen eine andere Person
um Hilfe.

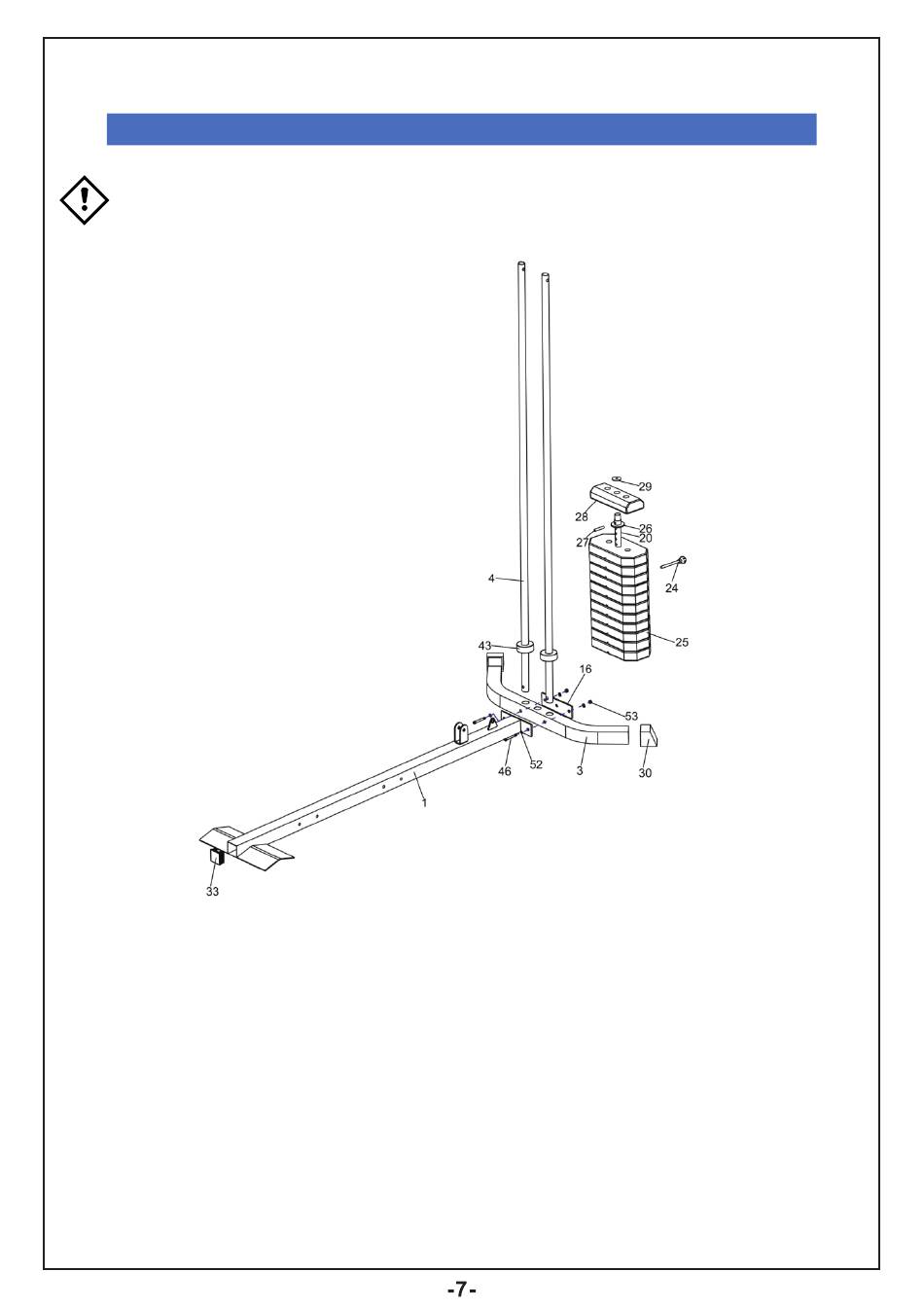

SCHRITT 1
Montage des Grundrahmens und des Gewichtsstapels
1) Stecken Sie die Führungsrohre (4-2 Stück) in das hintere Grundrohr (3), schrauben Sie
das vordere Grundrohr (1) und das hintere Grundrohr (3) zusammen, gesichert mit Sechs-
kantschraube (46- 2 Stück.), Flachscheibe (16), Unterlegscheibe (52-4 Stück) und Nylon-
mutter (53-2 Stück).
2) Schieben Sie beide Führungsrohre (4-2 Stück) in die Gummiringe (43-2 Stück).
3) Setzen Sie die Gewichtsstapel (25-9 Stück) in die Führungsrohre (4-2 Stück). Achten Sie
darauf, dass die Nut nach unten zeigt.
4) Setzen Sie die schwarze Befestigungsbuchse (26) in die Wählstange (20) ein. Lassen Sie
den Fixierstift (27) durch das Loch der schwarzen Fixierbuchse und das erste Loch der
Wählstange gehen, dann befestigen Sie ihn am unteren Schlitz der oberen Platte (28).
Setzen Sie die Wählstange (20) in die Gewichtsstapel (26) ein. Befestigen Sie die schwarze
Unterlegscheibe (29) am mittleren Loch der oberen Platte (28).
