Paso 3 - Instrucciones de montaje.
21
11
12
21
37

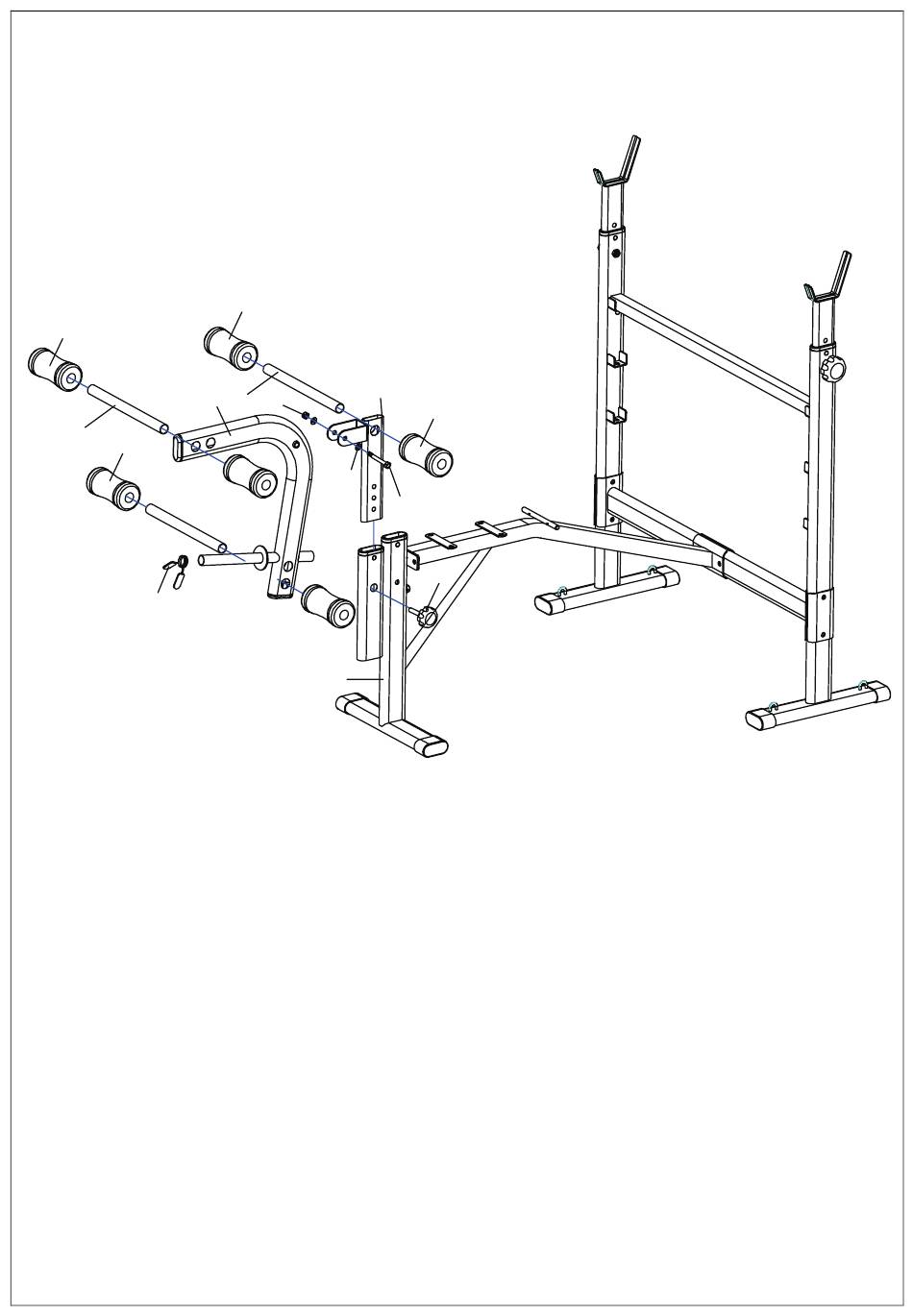

Montaje del marco de la pierna
1) Inserte el Marco ajustable (10) en el tubo de soporte frontal (7), bloqueándolos con la perilla (20).
2) Atornille el marco de patas (11) al marco ajustable (10), fijándolos con las piezas de perno hexago-
nal (30-1 pieza), arandela (33-2 piezas) y tuerca de nylon (34-1 pieza).
3) Inserte el tubo de espuma (12) en el orificio del tubo de pata (11) y el marco ajustable (10), entonces
coloque las espumas (21) a los ambos lados del tubo de espuma (12).
21
10
12
34
33
30
7
21
20
