Etape 4 - Instructions d'assemblage
23
22
14
37

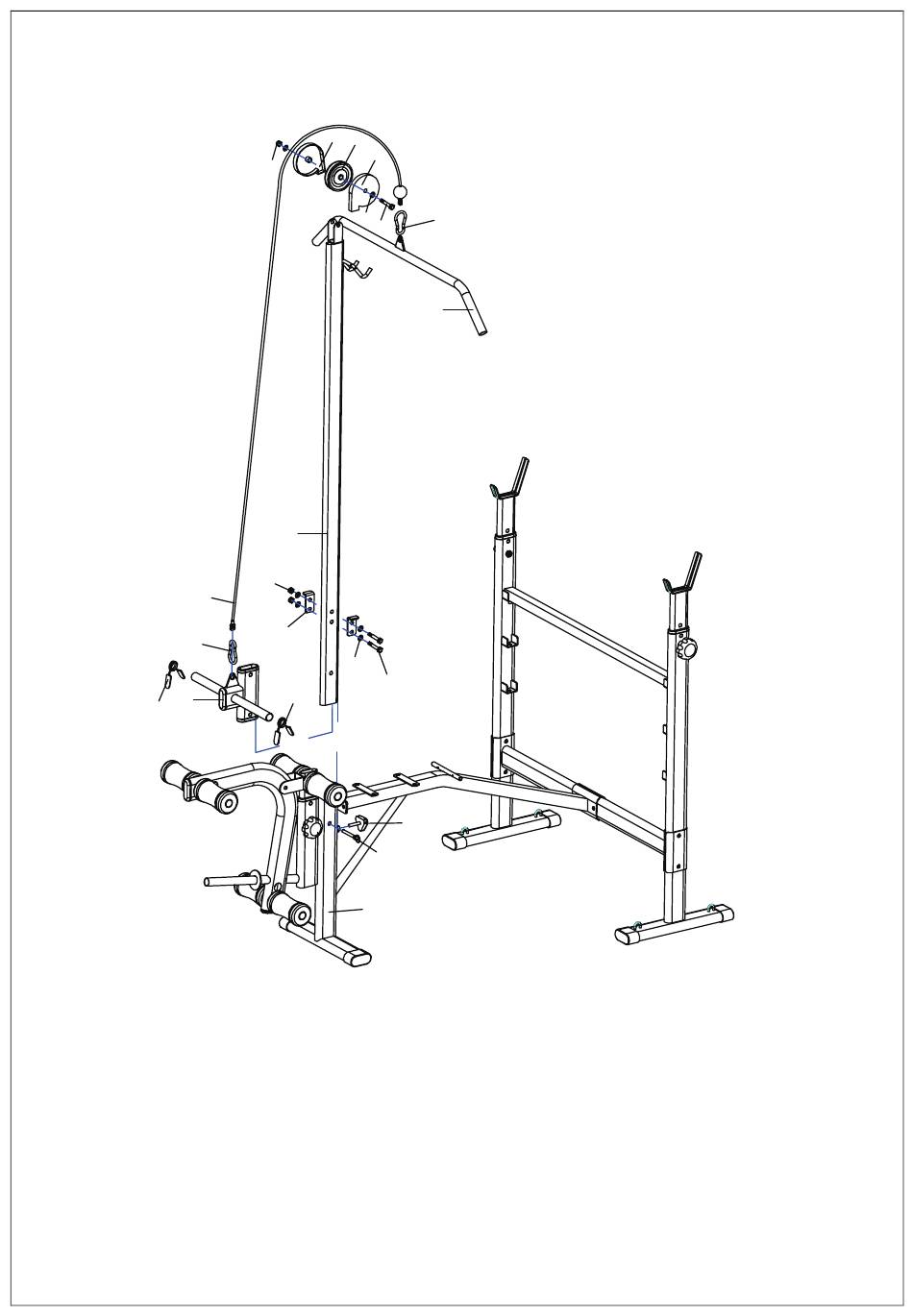

Assemblage du tube de chargement
1) Insérez le Cadre Poids de la plaque (14) sur le Tube de charge (13), puis visser ensemble la
plaque de support (16) et de la charge du tube (13), fixé avec des pièces hexagonales boulon
(38-2pièces), la rondelle (33-4pièces) et écrou en nylon (34-2pièces).
2) Inserez le tube de chargement(13) dans le tube du cadre sur pied(7) verrouillez à l'aide de
broche(27) et ecrou(26).
3) Connectez Le câble(23) au cadre de la plaque de poids(14) avec le crochet(22) Attachez la
Poulie (24) et Poulie Cover (25) pour charger Tube (13), fixé avec des pièces boulon hex (31-
1pc), la rondelle (33-2pièces) et l'écrou en nylon (34-1pc).
25
24
25
34
33
22
31
15
13
34
16
33
38
37
26
27
7
10
