Paso 4 - Instrucciones de montaje.
25
24
25
34
33
22
31
15
13
34
23
16
22
33
38
14 37
37
26
27
7

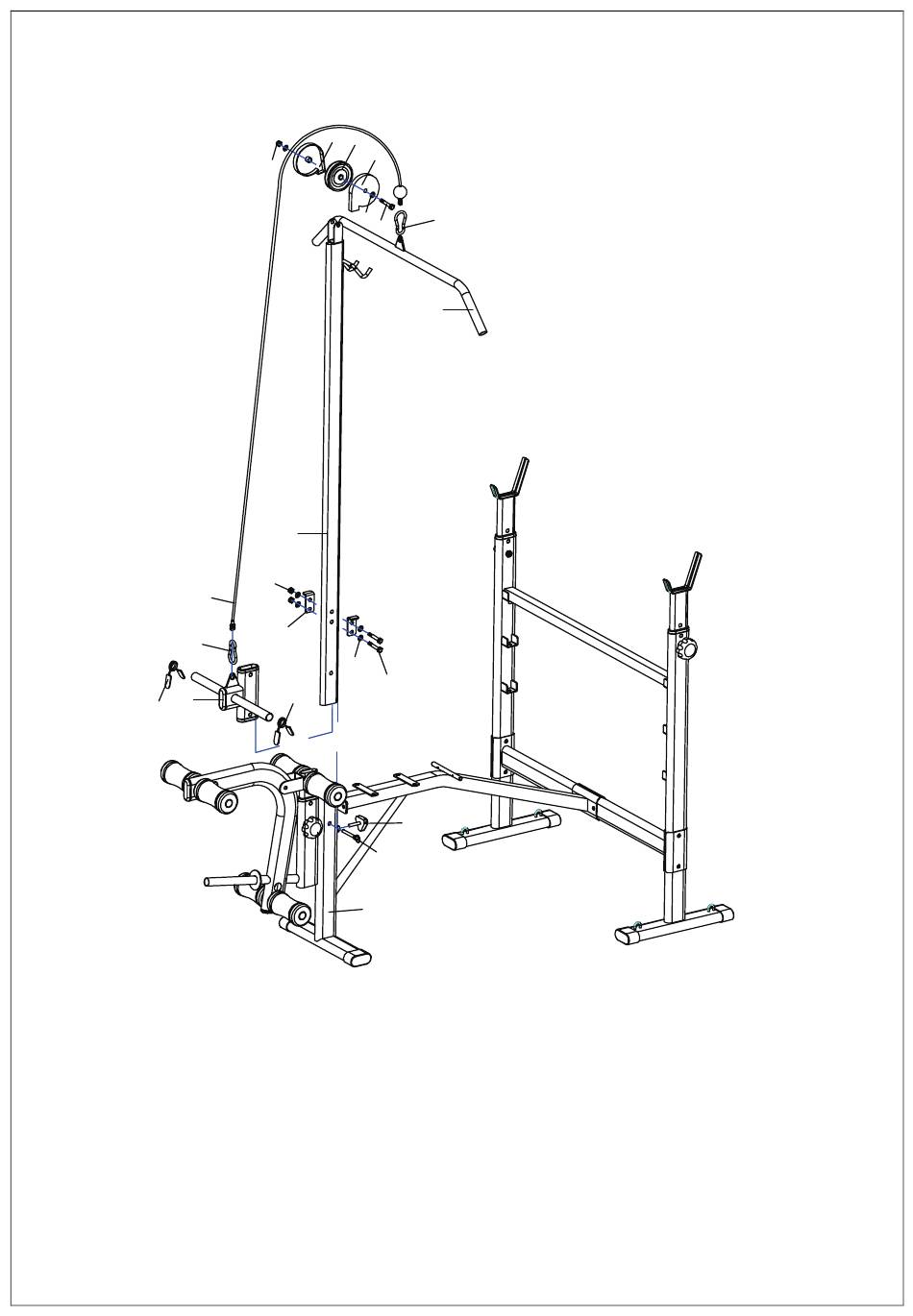

Montaje del tubo de carga
1) Inserte el marco de placa de pesas (14) en el tubo de carga (13), entonces atornille la placa de
soporte (16) al tubo de carga (13), fijándolos con las piezas de perno hexagonal (38-2 piezas), arande-
la (33-4 piezas ) y tuerca de nailon (34-2 piezas).
2) Inserte el tubo de carga (13) en el tubo de soporte frontal (7), bloqueándolos con el pasador (27) y la
perilla (26).
3) Conecte el cable (23) al marco de placa de pesas (14) con el gancho (22). Conecte la polea (24) y la
cubierta de la polea (25) al tubo de carga (13), fijándolos con las piezas de perno hexagonal (31-1
pieza), arandela (33-2 piezas) y tuerca de nailon (34-1 pieza).
