Inbetriebnahme; Abbildung 9 Klemmen X1, X2, X3 - M&C PSS Serie Betriebsanleitung

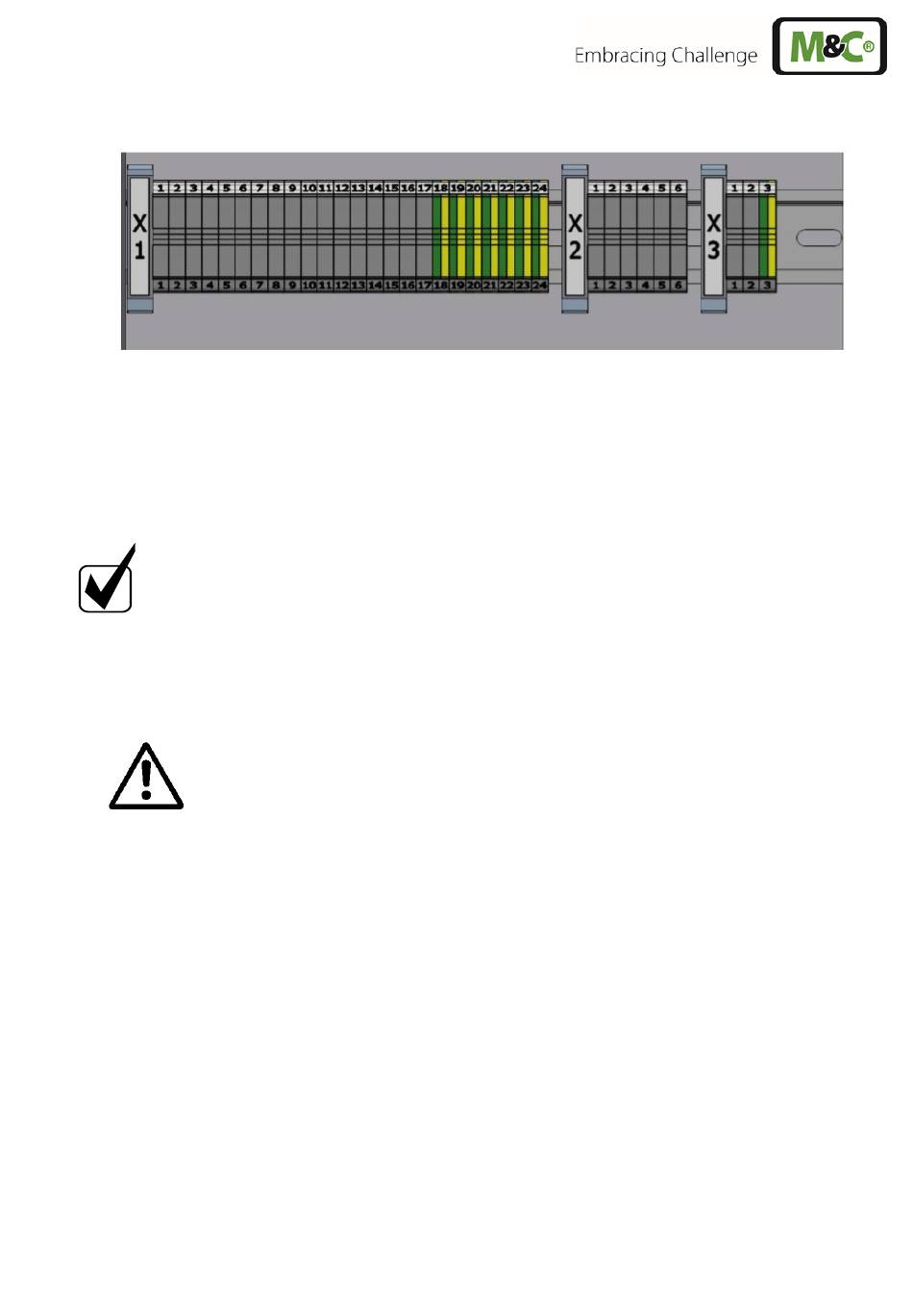

Abbildung 9 Klemmen X1, X2, X3

13

INBETRIEBNAHME

Vor der Inbetriebnahme sind die anlagen- und prozessspezifischen Sicherheitsmaßnahmen zu beachten.
Hinweis
Folgende Schritte sind vor einer Erstinbetriebnahme durchzuführen:
1. Systemkabel vor Inbetriebnahme gemäß Stromlaufplan verdrahten
2. Beheizte Leitung anschließen (optional);
Warnung
3. Spannung auf die Systemkabel freigeben
4. Leistungsschutzschalter 1 in Position AN schalten.
5. Leistungsschutzschalter 2 in Position AN schalten bei Optionaler Messgasleitung
Zur Inbetriebnahme führen Sie folgende Schritte aus:
1. Schalten Sie die Sicherungen/Leistungsschalter des Gasaufbereitungsgerätes ein.
o F2 beheizte Leitung. (selbstregulierend)
o F1 Gaskühler, Messgaspumpe, Schlauchpumpe, etc.
2. Die Gasaufbereitungseinheit ist nach 45 Minuten betriebsbereit
3. Schalten Sie die „Q1" Messgaspumpe ein.
4. Stellen Sie den Messgasdurchfluss am Regelventil am Kopf der Messgaspumpe auf ca. 70 Nl/h ein.
www.mc-techgroup.com
Vor Anschluss der Netzspannung müssen die Leistungsschutzschalter auf AUS
gestellt sein.
Beim Betrieb der Messgasaufbereitung mit einer beheizten
Messgas-Leitung muss die Temperatur am Temperaturregler
kontrolliert werden.
SS-M05-Marine | 1.01.03 25
