12 SCHLAUCHANSCHLÜSSE
Hinweis
12.1 ANSCHLUSS DER MEDIENANSCHLÜSSE
Der Kondensatausgang des Wärmetauschers ist mit dem Medienanschluss 2 verbunden
Medienanschluss 3 ist der Kondensatausgang der Schlauchpumpe. Der Medienanschluss 3 muss vom Kunden zu
einem Kondensatsammelbehälter geführt werden.
Schottverschraubung 4 und 5 sind mit dem Ein- und Ausgang der Pumpe verbunden.

Medienanschluss 2
/
Schottverschraubung mit Pumpeneingang, -ausgang verbunden

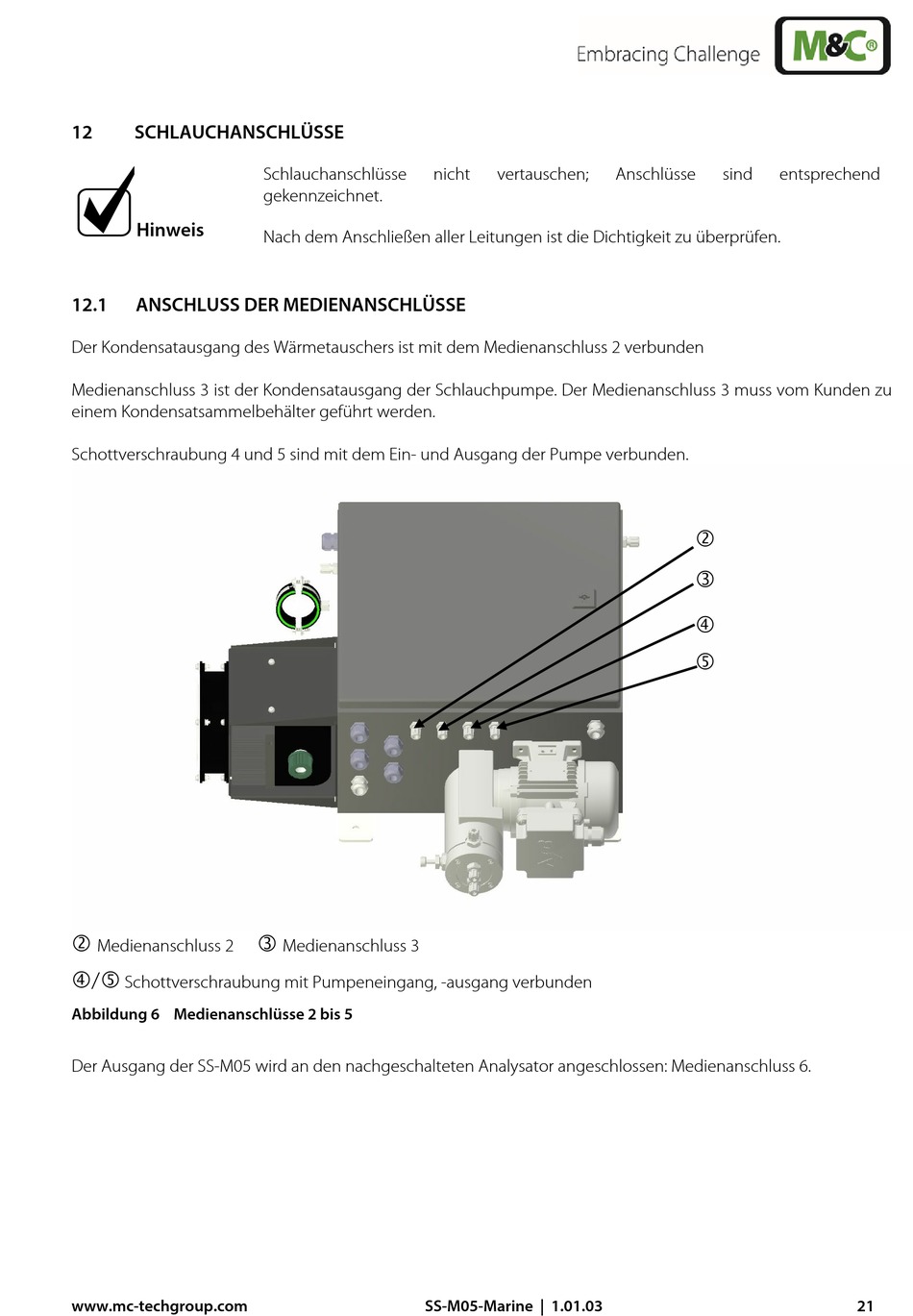

Abbildung 6 Medienanschlüsse 2 bis 5
Der Ausgang der SS-M05 wird an den nachgeschalteten Analysator angeschlossen: Medienanschluss 6.
www.mc-techgroup.com
Schlauchanschlüsse
gekennzeichnet.
Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen.

Medienanschluss 3
SS-M05-Marine | 1.01.03
nicht vertauschen; Anschlüsse sind entsprechend




