3.

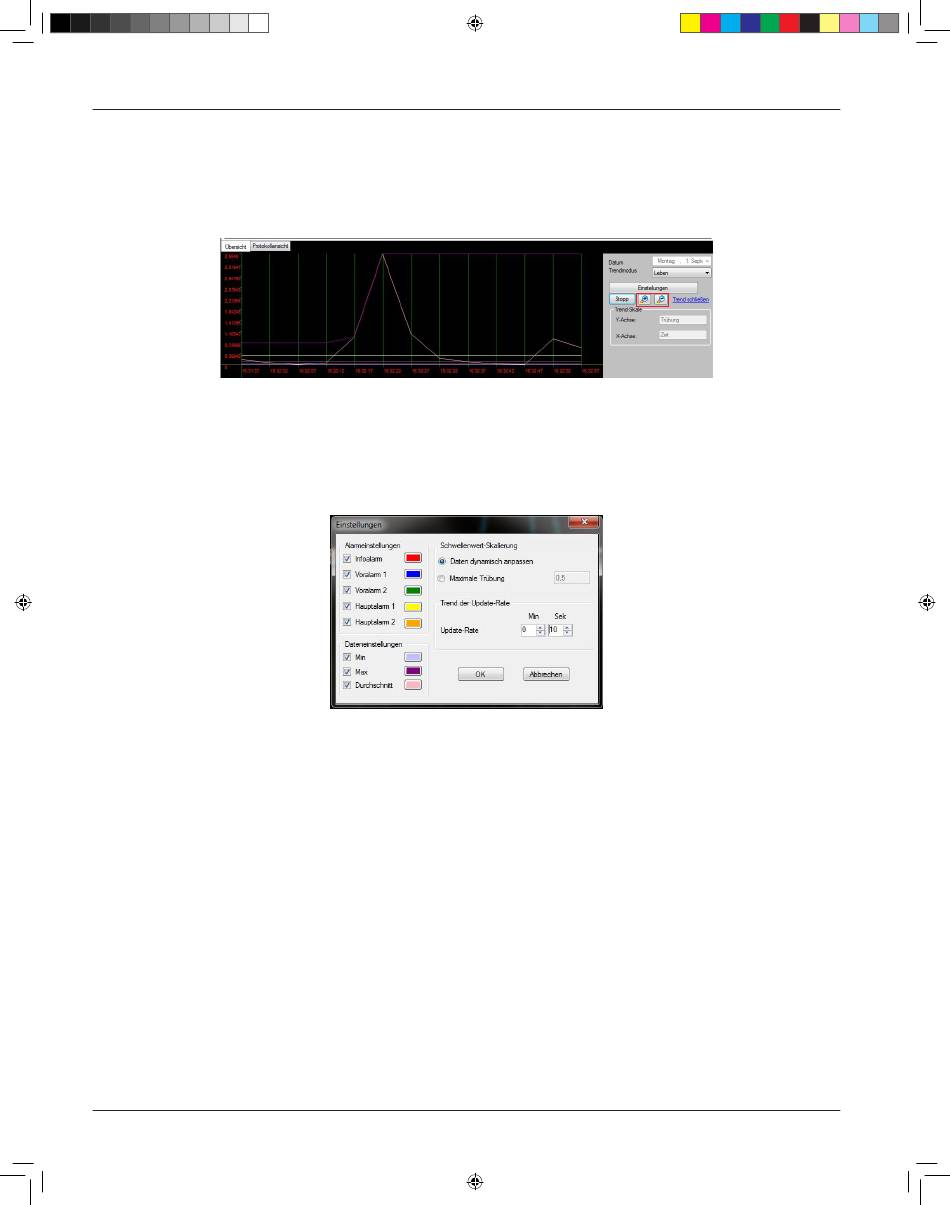

Klicken Sie auf Start, um mit der Anzeige des Partikelgehalts zu beginnen. Klicken Sie mehrmals auf die Lupen-Schaltfläche +, um
den Bildausschnitt zu vergrößern Klicken Sie auf die Lupen-Schaltfläche -, um ihn zu verkleinern.
4.
Im Laufe der Zeit werden der durchschnittliche Partikelgehalt, der minimale und maximale Partikelgehalt und die Alarmgrenzwerte
im Diagramm angezeigt. Der durchschnittliche Partikelgehalt ist pink und der maximale violett.
Anmerkung: Die Größe des Steuerelements für das Trend-Diagramm kann geändert werden, indem der Cursor an den
schwarzgrauen Rand oberhalb des Menüs Datum verschoben wird. Wenn sich der Cursor ändert, klicken Sie zum Ziehen und
Anpassen der Größe.
5.
Die angezeigten Signale und die Aktualisierungsrate können über die Schaltfläche Einstellungen angepasst werden. Die minimale
Aktualisierungsrate beträgt 5 Sekunden.
Die Gruppe "Schwellenwert-Skalierung" kann verwendet werden, um das Verhalten der y-Achse zu ändern. Die Option "Daten
dynamisch anpassen" vergrößert den Bereich der y-Achse automatisch, wenn der Partikelgehalt steigt. Wenn die Option "Maximale
Trübung" ausgewählt ist, bleibt der Bereich der y-Achse fest.
Historisches Trend-Diagramm
Der FAAST-Detektor zeichnet täglich den minimalen, durchschnittlichen und maximalen Partikelgehalt des letzten Betriebsjahrs auf. Diese
Informationen können abgerufen und mithilfe des Modus "Gespeichert" in einem Diagramm angezeigt werden. Gehen Sie folgendermaßen
vor, um die gespeicherten Partikeldaten abzurufen
1.
Stellen Sie eine Verbindung mit dem Detektor her und wechseln Sie zur Überwachungsansicht. Anweisungen finden Sie im
vorherigen Abschnitt.
2.
Klicken Sie in der Melde-Ansicht auf den blauen Text Trend-Diagramm anzeigen, um das Trend-Diagramm zu öffnen. Das Trend-
Diagramm wird unter der Melde-Ansicht geöffnet.
FAAST_Networking_UserGuide_ASPUG00100.indd 23
Benutzerhandbuch: FAAST Fire Alarm Aspiration Sensing Technology® Networking
23
18/02/2015 18:11:20
