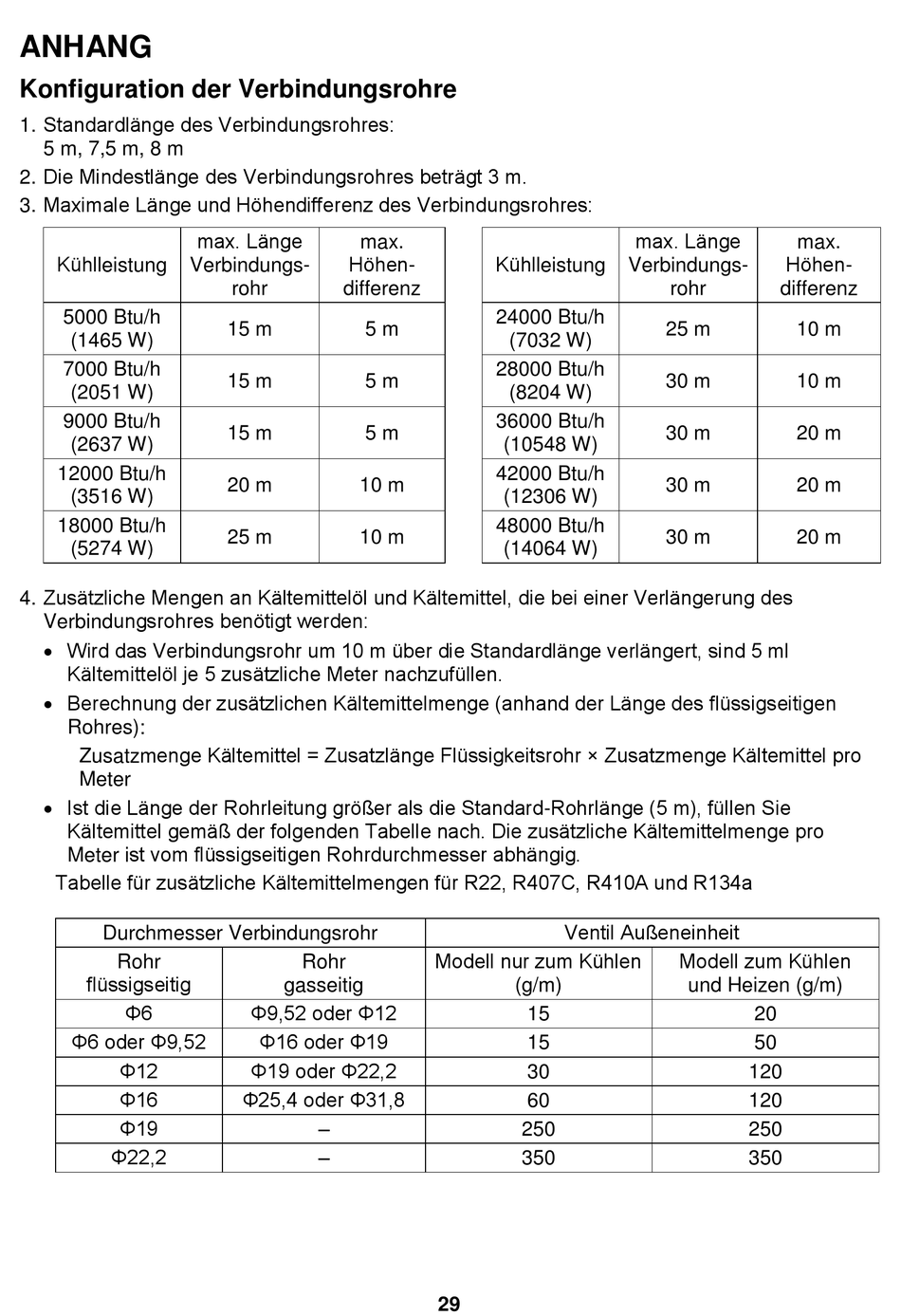

ANHANG
Konfiguration der Verbindungsrohre
1. Standardlänge des Verbindungsrohres:
5 m, 7,5 m, 8 m
2. Die Mindestlänge des Verbindungsrohres beträgt 3 m.
3. Maximale Länge und Höhendifferenz des Verbindungsrohres:
Kühlleistung
Verbindungs-
5000 Btu/h
(1465 W)
7000 Btu/h
(2051 W)
9000 Btu/h
(2637 W)
12000 Btu/h
(3516 W)
18000 Btu/h
(5274 W)
4. Zusätzliche Mengen an Kältemittelöl und Kältemittel, die bei einer Verlängerung des
Verbindungsrohres benötigt werden:
Wird das Verbindungsrohr um 10 m über die Standardlänge verlängert, sind 5 ml
Kältemittelöl je 5 zusätzliche Meter nachzufüllen.
Berechnung der zusätzlichen Kältemittelmenge (anhand der Länge des flüssigseitigen
Rohres):
Zusatzmenge Kältemittel = Zusatzlänge Flüssigkeitsrohr × Zusatzmenge Kältemittel pro
Meter
Ist die Länge der Rohrleitung größer als die Standard-Rohrlänge (5 m), füllen Sie
Kältemittel gemäß der folgenden Tabelle nach. Die zusätzliche Kältemittelmenge pro
Meter ist vom flüssigseitigen Rohrdurchmesser abhängig.
Tabelle für zusätzliche Kältemittelmengen für R22, R407C, R410A und R134a
Durchmesser Verbindungsrohr
Rohr
flüssigseitig
Φ6
Φ6 oder Φ9,52
Φ12
Φ16
Φ19
Φ22,2
max. Länge
max.
Höhen-
rohr
differenz
15 m
5 m
15 m
5 m
15 m
5 m
20 m
10 m
25 m
10 m
Rohr
gasseitig
Φ9,52 oder Φ12
Φ16 oder Φ19
Φ19 oder Φ22,2
Φ25,4 oder Φ31,8
–
–
Kühlleistung
24000 Btu/h
(7032 W)
28000 Btu/h
(8204 W)
36000 Btu/h
(10548 W)
42000 Btu/h
(12306 W)
48000 Btu/h
(14064 W)
Ventil Außeneinheit
Modell nur zum Kühlen
(g/m)
15
15
30
60
250
350
29
max. Länge
max.
Höhen-
Verbindungs-
rohr
differenz
25 m
10 m
30 m
10 m
30 m
20 m
30 m
20 m
30 m
20 m
Modell zum Kühlen
und Heizen (g/m)
20
50
120
120
250
350
