Inneneinheit installieren
Schritt 1: Installationsort auswählen
Nach Vereinbarung mit dem Kunden empfehlen Sie einen Installationsort.
Schritt 2: Rahmen für Wandmontage installieren
1. Hängen Sie den Rahmen für Wandmontage an der Wand ein. Richten Sie ihn mit einer
Wasserwaage horizontal aus, dann zeichnen Sie Befestigungsbohrungen an der Wand an.
2. Mit einer Schlagbohrmaschine bohren Sie die Befestigungsbohrungen in der Wand (der
Bohrerdurchmesser muss den Dübeln entsprechen), und stecken Sie die Dübel in die
Bohrungen hinein.
3. Befestigen Sie den Rahmen mit Schrauben (ST4.2X25TA) an der Wand, und ziehen Sie am
Rahmen, um sich zu vergewissern, dass er gut befestigt ist. Wenn sich ein Dübel löst,
bohren Sie ein anderes Loch in der Nähe aus.
Schritt 3: Bohrung für Rohre herstellen

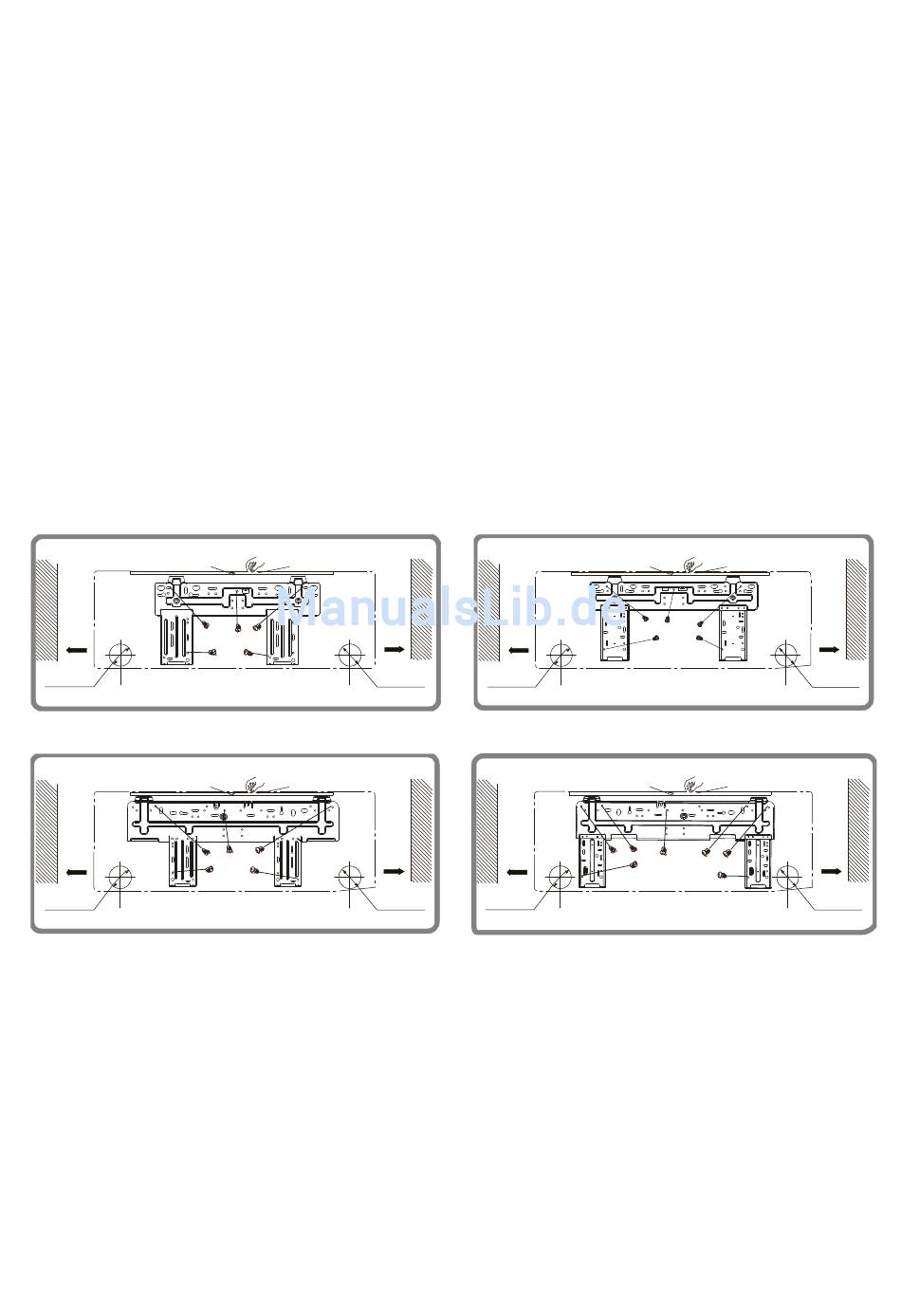

1. Je nachdem, wie die Rohre herausgeführt werden, wählen Sie einen Bohrpunkt aus. Die
Bohrung für die Rohre soll etwas unterhalb des Wandmontagerahmens liegen, wie im Bild
unten dargestellt.
Gerät 09K
Wand
Mittenmarkierung
Mind.
150
mm
zur
Wand
links
Φ 55 mm
Bohrung hinten für Rohre
Gerät 18K
Wand
Mittenmarkierung
Mind.
150
mm
zur
Wand
links
Φ 55 mm
Bohrung hinten für Rohre
2. Am ausgewählten Bohrpunkt bohren Sie eine Bohrung von Φ 55 mm oder Φ 70 mm für die
Rohre aus. Die Bohrung soll ein leichtes Gefälle (5–10°) zur Außenseite aufweisen, um einen
guten Wasserablauf sicherzustellen.
Wand
Wasserwaage
Mind.
150
mm
zur
Wand
rechts
Φ 55 mm
Bohrung hinten für Rohre
Wand
Wasserwaage
Mind.
150
mm
zur
Wand
rechts
Φ 55 mm
Bohrung hinten für Rohre
23
Gerät 12K
Wand
Mittenmarkierung
Mind.
150
mm
zur
Wand
links
Φ 55 mm
Bohrung hinten für Rohre
Gerät 24K
Wand
Mittenmarkierung
Mind.
150
mm
zur
Wand
links
Φ 70 mm
Bohrung hinten für Rohre
Wand
Wasserwaage
Mind.
150
mm
zur
Wand
rechts
Φ 55 mm
Bohrung hinten für Rohre
Wand
Wasserwaage
Mind.
150
mm
zur
Wand
rechts
Φ 70 mm
Bohrung hinten für Rohre
