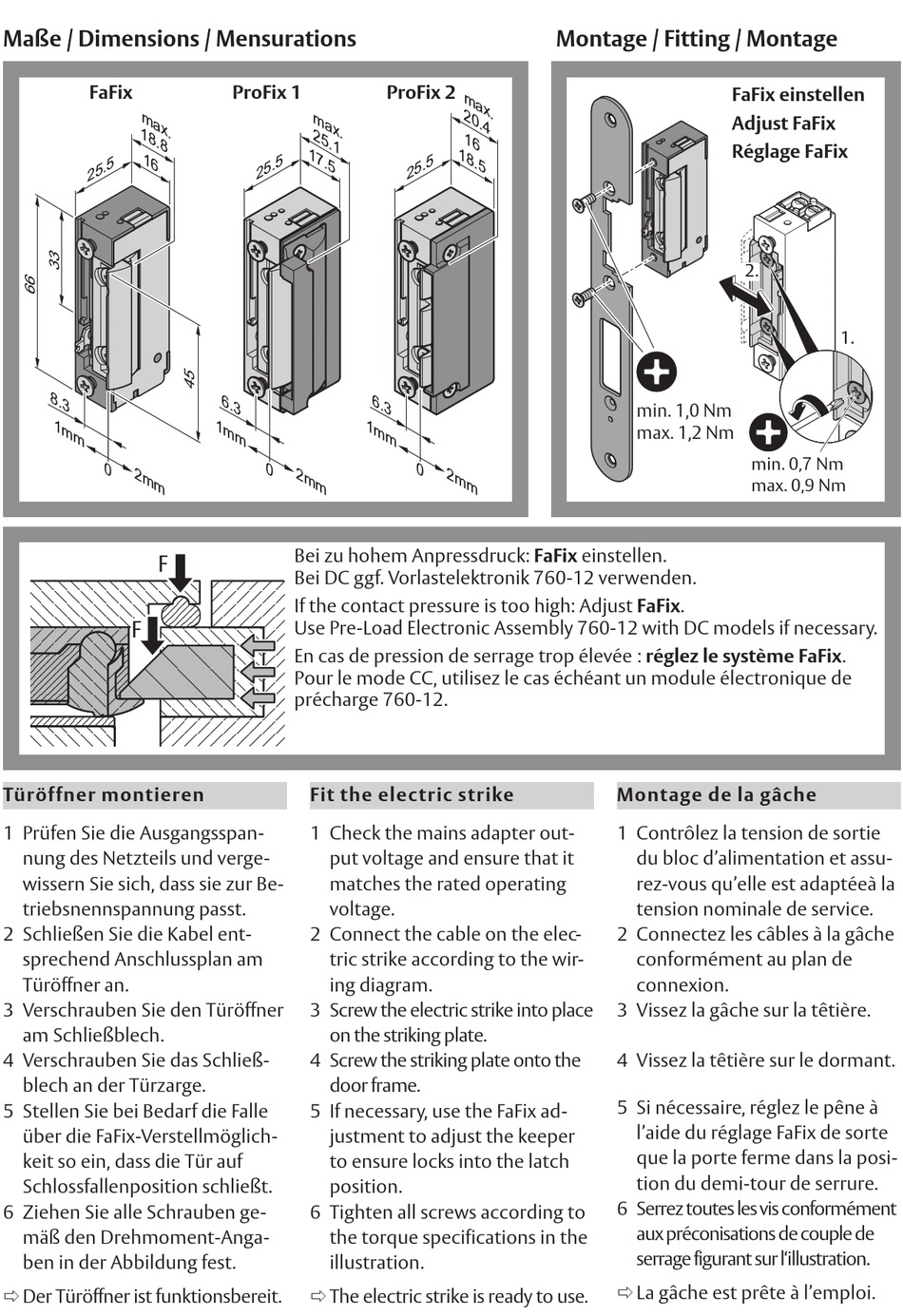

Maße / Dimensions / Mensurations
FaFix
m a
x .
1 8
. 8
1 6
. 5
2 5
8 . 3
1 m
m
0
2 m
m
F
F
Türöffner montieren
1 Prüfen Sie die Ausgangsspan-
nung des Netzteils und verge-
wissern Sie sich, dass sie zur Be-
triebsnennspannung passt.
2 Schließen Sie die Kabel ent-
sprechend Anschlussplan am
Türöffner an.
3 Verschrauben Sie den Türöffner
am Schließblech.
4 Verschrauben Sie das Schließ-
blech an der Türzarge.
5 Stellen Sie bei Bedarf die Falle
über die FaFix-Verstellmöglich-
keit so ein, dass die Tür auf
Schlossfallenposition schließt.
6 Ziehen Sie alle Schrauben ge-
mäß den Drehmoment-Anga-
ben in der Abbildung fest.
Ö Der Türöffner ist funktionsbereit.
ProFix 1 ProFix 2
m a
x .
2 5
. 1
1 7
. 5
. 5
2 5
6 . 3 6 . 3
1 m 1 m
m m
0
2 m
m
Bei zu hohem Anpressdruck: FaFix einstellen.
Bei DC ggf. Vorlastelektronik 760-12 verwenden.
If the contact pressure is too high: Adjust FaFix.
Use Pre-Load Electronic Assembly 760-12 with DC models if necessary.
En cas de pression de serrage trop élevée : réglez le système FaFix.
Pour le mode CC, utilisez le cas échéant un module électronique de
précharge 760-12.
Fit the electric strike
1 Check the mains adapter out-
put voltage and ensure that it
matches the rated operating
voltage.
2 Connect the cable on the elec-
tric strike according to the wir-
ing diagram.
3 Screw the electric strike into place
on the striking plate.
4 Screw the striking plate onto the
door frame.
5 If necessary, use the FaFix ad-
justment to adjust the keeper
to ensure locks into the latch
position.
6 Tighten all screws according to
the torque specifications in the
illustration.
Ö The electric strike is ready to use.
Montage / Fitting / Montage
m a
x .
2 0
. 4
1 6
1 8
. 5
. 5
2 5
0
2 m
m
FaFix einstellen
Adjust FaFix
Réglage FaFix
2.
min. 1,0 Nm
max. 1,2 Nm
min. 0,7 Nm
max. 0,9 Nm
Montage de la gâche
1 Contrôlez la tension de sortie
du bloc d'alimentation et assu-
rez-vous qu'elle est adaptéeà la
tension nominale de service.
2 Connectez les câbles à la gâche
conformément au plan de
connexion.
3 Vissez la gâche sur la têtière.
4 Vissez la têtière sur le dormant.
5 Si nécessaire, réglez le pêne à
l'aide du réglage FaFix de sorte
que la porte ferme dans la posi-
tion du demi-tour de serrure.
6 Serrez toutes les vis conformément
aux préconisations de couple de
serrage figurant sur l'illustration.
Ö La gâche est prête à l'emploi.
1.
