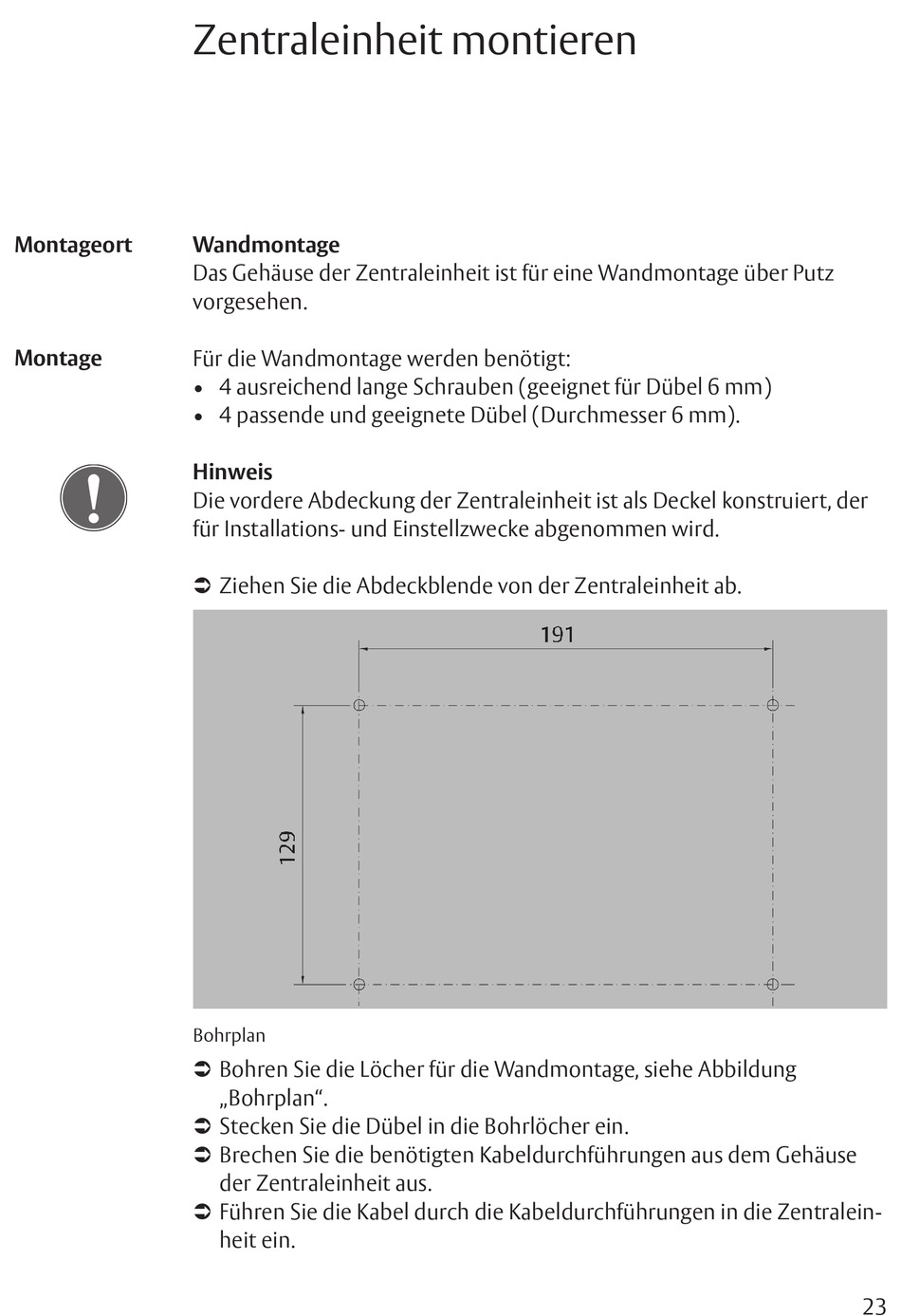

Zentraleinheit montieren

Wandmontage
Das Gehäuse der Zentraleinheit ist für eine Wandmontage über Putz
vorgesehen.
Für die Wandmontage werden benötigt:
4 ausreichend lange Schrauben (geeignet für Dübel 6 mm)
4 passende und geeignete Dübel (Durchmesser 6 mm).
Hinweis
Die vordere Abdeckung der Zentraleinheit ist als Deckel konstruiert, der
für Installations- und Einstellzwecke abgenommen wird.
Ziehen Sie die Abdeckblende von der Zentraleinheit ab.

Bohrplan
Bohren Sie die Löcher für die Wandmontage, siehe Abbildung

„Bohrplan".
Stecken Sie die Dübel in die Bohrlöcher ein.

Brechen Sie die benötigten Kabeldurchführungen aus dem Gehäuse

der Zentraleinheit aus.
Führen Sie die Kabel durch die Kabeldurchführungen in die Zentralein-

heit ein.
