FaFix e ProFix
FaFix
Gli apriporta con l'opzione di re-
golazione FaFix sono equipaggiati
con un ricevi scrocco regolabile.
ProFix
ProFix è una combinazione di un
apriporta FaFix con una guida
scrocco integrata nell'apriporta
stesso che guida lo scrocco della
serratura durante l'apertura della
porta.
ProFix 1 può essere utilizzato con
una misura x pari a 9,4 mm o su-
periore.
ProFix 2 può essere utilizzato con
una misura x pari a 4 mm o supe-
riore.
1
Cablaggio
0,25 Nm
Sbloccaggio diurno
(fermo a giorno)
Ruotando la leva di sbloccaggio
diurno verso l'alto, l'apriporta è
sempre sbloccato.
FaFix en ProFix
FaFix
Deuropeners met FaFix-verstel-
mogelijkheid hebben een verstel-
bare dagschoot.
ProFix
ProFix is een combinatie van een
FaFix-deuropener met een in de
deuropener geïntegreerde dag-
schootgeleiding die bij het ope-
nen van de deur de dagschoot op
de sluitplaat tilt.
ProFix 1 kan worden gebruikt met
een x-maat van 9,4 mm of meer.
ProFix 2 kan worden gebruikt met
een x-maat van 4 mm of meer.

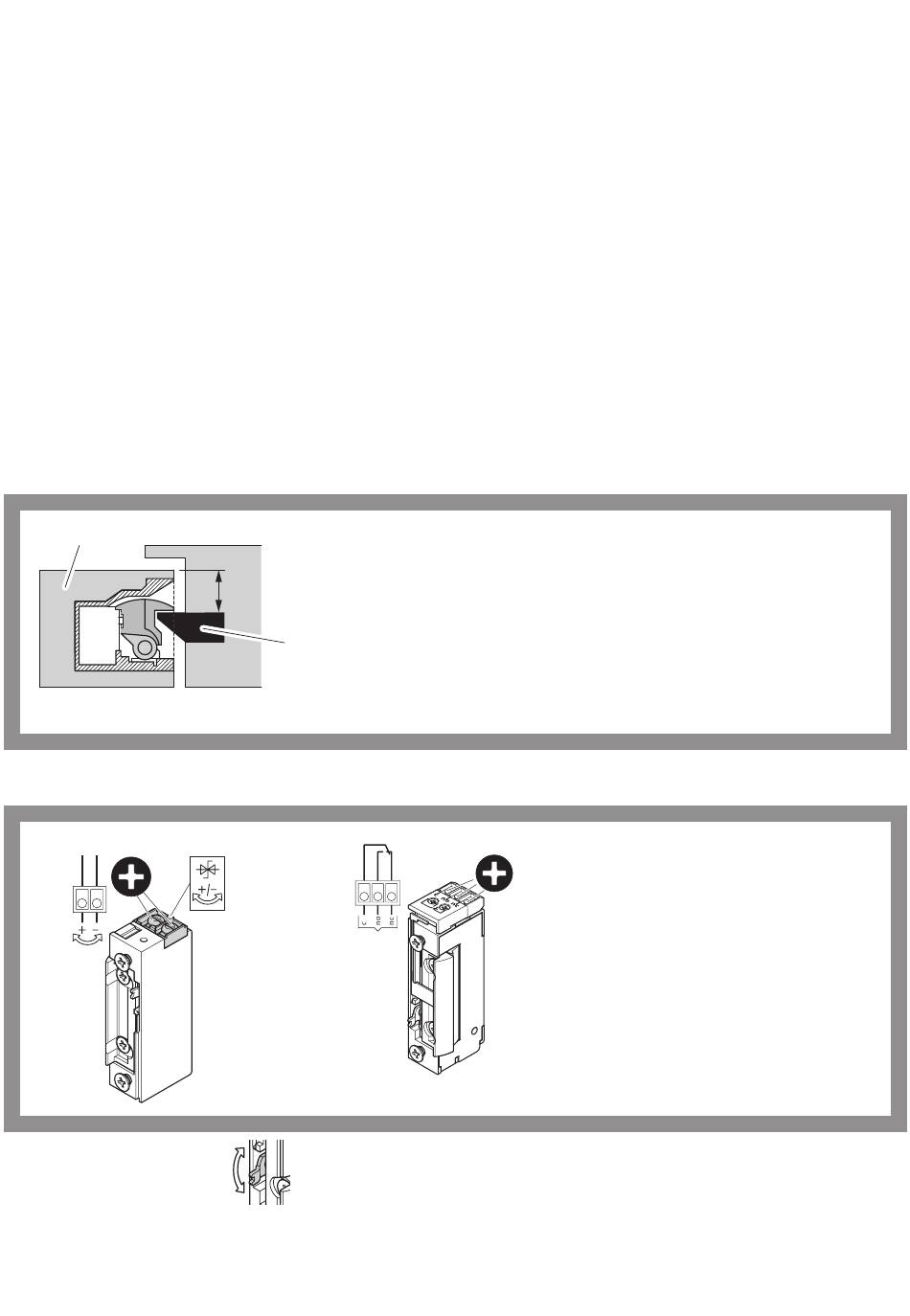

Misura x:
la misura x (x) indica la distanza tra l'estremità del telaio (1) e lo
scrocco della serratura (2) o il ricevi scrocco dell'apriporta.
x
x-maat:
de x-maat (x) is de afstand tussen kozijnspiegel (1) en slotschoot
(2) of deuropenerschoot.
2
Aansluitingen
RR*
RR
Dagontgrendeling
Bij een naar boven gezette
dagontgrendeling is de deurope-
ner permanent ontgrendeld.
* Versione RR/ Versie RR
0,12 Nm
Il contatto di commutazione a poten-
ziale zero segnala lo stato porta aper-
to o chiuso.
Potentiaalvrij wisselcontact meldt
deurtoestand open of dicht.
