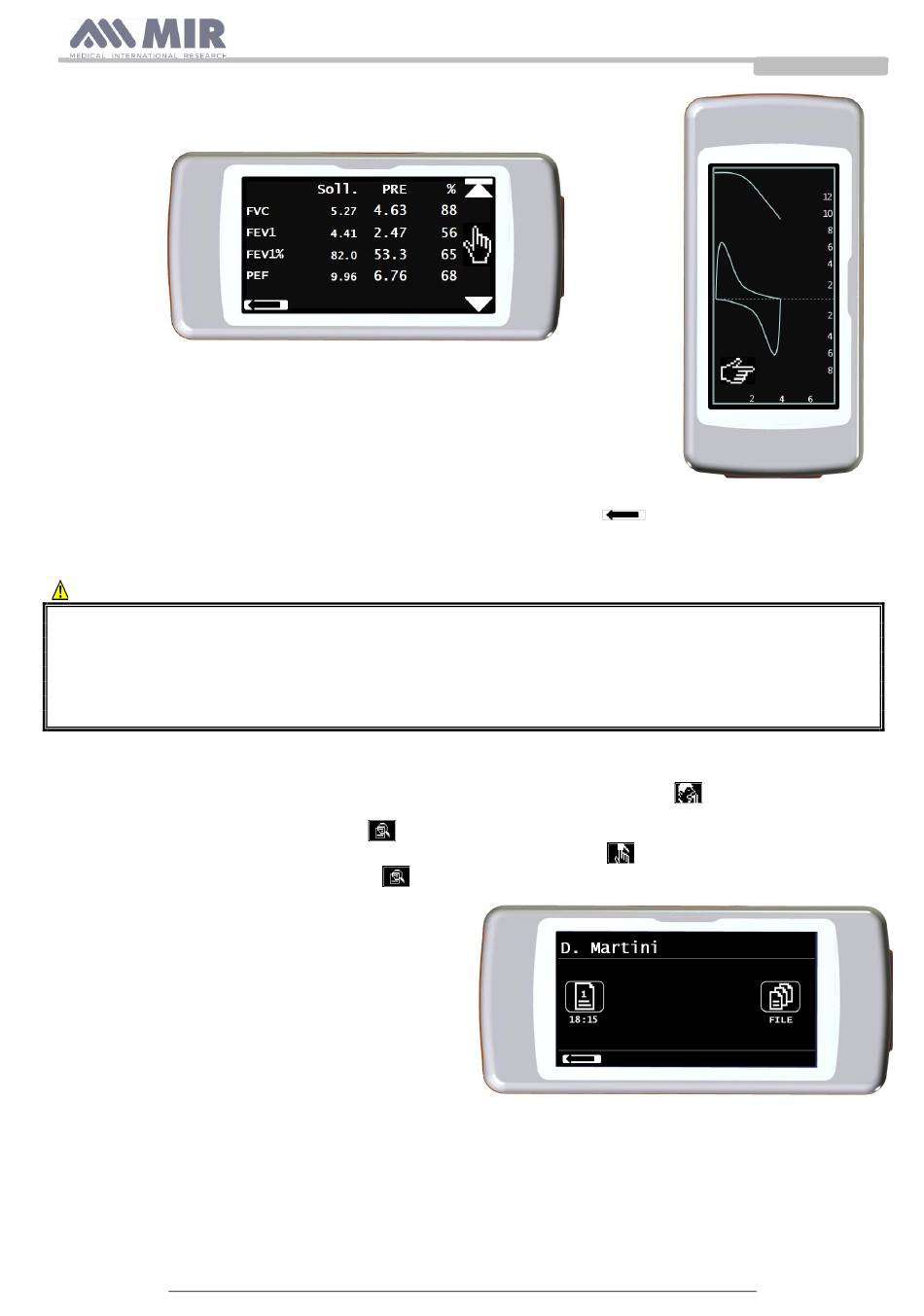

In den FVC-Tests werden die Fluss-Volumen-und Zeit-Volumen-Kurven angezeigt, wie in dem Bild auf der
rechten Seite gezeigt, um die Test-Parameter zu sehen einfach den Bildschirm berühren.
Die folgenden Screenshots zeigen die zuvor ausgewählten Parameter aus dem Service-Menü inklusive der
prozentualen Veränderung von den Soll-Werten.
Die Pulsoxymetrie Tests zeigen die ausgewählten Parameter aus dem Service-Menü und werden ebenso wie die Spirometrie-Parameter oben
gezeigt. Der Nutzer kann zum vorherigen Bildschirm zurückkehren, indem er das Symbol berührt.
Die Symbole ◄ ◄ und ► ► werden nur angezeigt, wenn mehr als 32 Tests im Datenspeicher sind. Diese Symbole ermöglichen dem Nutzer Scroll
Blöcke von 32 Sitzungen gleichzeitig zuscrollen.
WARNUNG
Drucken über Bluetooth ist nur nach der Einstellung von mindestens einem Drucker aus der Bluetooth-Drucker-Liste möglich. Siehe
Abschnitt 3,6 für die richtige Einstellung dieser Funktion. Wenn kein Drucker ausgewählt wurde, zeigt das Gerät die folgende Meldung an:
Durch Berühren des OK-Symbols wird Ihr Gerät alle Geräte in der Nähe suchen, wenn alle Geräte gefunden worden sind, können diese in
der spezifischen Bluetooth-Liste gespeichert werden.
2.10 Anzeige der letzten Test-Session des aktuellen Patienten
Um die letzten Spirometrie-Tests durchgeführt vom aktuellen Patienten anzuzeigen, berühren Sie das Symbol.
Innerhalb des Spirometrie-Menü ermöglicht das Symbol
Um die letzten Pulsoxymetrie Tests des aktuellen Patienten anzuzeigen, berühren Sie das Symbol
Innerhalb des Pulsoxymetrie Menü ermöglicht das Symbol
Wenn jetzt keine Untersuchung durchgeführt wurde, aber ein frühere
Test-Session des Patienten mit jeweiliger Untersuchung bereits in der
Datenbank vorhanden ist, ist es möglich die vorherigen Test-Session
zu sehen. Wenn Sie stattdessen sowohl dife letzten Untersuchungen
alsauch die früheren Untersuchungen zur Verfügung stehen haben, ist
es möglich eine Auswahl zutreffen, welche der Session zu sehen sein
soll, wie auf dem Bildschirm auf der rechten Seite zu sehen ist.
2.11 PC On-Line Modus (angeschlossen an einen PC)
Im PC-Online-Modus wird der SPIRODOC ein voll funktionsfähiges Labor-Gerät, das in Echtzeit arbeitet mit einer PC Anbindung. Die PC-Schnittstelle
ist via USB-Kabel.
Der SPIRODOC wird zum intelligenten Wandler für die Messung von Volumen und Fluss während der PC das Gerät steuert einschließlich der Ein-
und Ausschaltfunktion.
Verbunden mit einem tragbaren PC kann der SPIRODOC für epidemiologische Studien im beruflichen Umfeld, Schulen, etc etc. verwendet werden.
Anders als die üblichen Spirometrie Parameter und die F / V in Echtzeit erstellt der SPIRODOC auch raffinierteste Kategorien wie das Beatmungs
Profil und das extrapolierte Volumen (Vext).
SPIRODOC
Leere Liste
Gerätesuche
Tippen Sie auf OK, um zu bestätigen
, auf die zuletzt durchgeführten Tests zuzugreifen.
auf alle Daten der jüngsten Test zu zugreifen.
cod. 980156
Rev 2.9
spirodoc
Bedienungsanleitung
auf dem Hauptbildschirm.
DEU 31/49
