• Der Ofen darf nicht nahe an Wänden und / oder Möbeln installiert werden, auf jeder Seite und auf der
Rückseite muss mindestens eine Luftzirkulation von 300 mm gegeben sein, um eine effiziente Kühlung und eine
gute Wärmeverteilung in der Umgebung zu ermöglichen (siehe Fig. 23 auf S. 18).
In einigen Ländern werden auch die tragenden Wände aus Mauerwerk als brennbare
Wände definiert.
Soll der Ofen an einer tragenden Wand aus nicht brennbarem Material befestigt werden, muss die Halterung an
der Wand angebracht werden (die Halterung wird mit dem Ofen mitgeliefert).
• Wenden Sie sich an einen erfahrenen Techniker, der die Öffnungen für den Rauchgasauslass und die
Verbrennungsluftzufuhr vorbereitet.
• Die hintere Halterung mit geeigneten Metalldübeln, die dem Gewicht des Ofens standhalten, befestigen
(siehe Fig. 24 auf S. 19).
LEGENDE
1
2
3
4
5
6
7
8
9
10
11
Soll der Ofen an einer tragenden Wand aus nicht brennbarem Material befestigt werden, muss die Halterung
an der Mauer mit einem Abstandsstück Code 5013016 befestigt werden (das Abstandsstück wird nicht mit dem
Ofen mitgeliefert).
• Wenden Sie sich an einen erfahrenen Techniker, der die Öffnungen für den Rauchgasauslass und die
Verbrennungsluftzufuhr vorbereitet.
• Die hintere Halterung mit geeigneten Metalldübeln, die dem Gewicht des Ofens standhalten, befestigen
(siehe Fig. 25 auf S. 20).
WALL PLUS - LEAN PLUS - MOON - TILE
3 3
LEGENDE Fig. 23 auf S. 18
1
Ofen
2
Seitlicher Mindestabstand = 300 mm
3
Mindestabstand vorn = 1000 mm

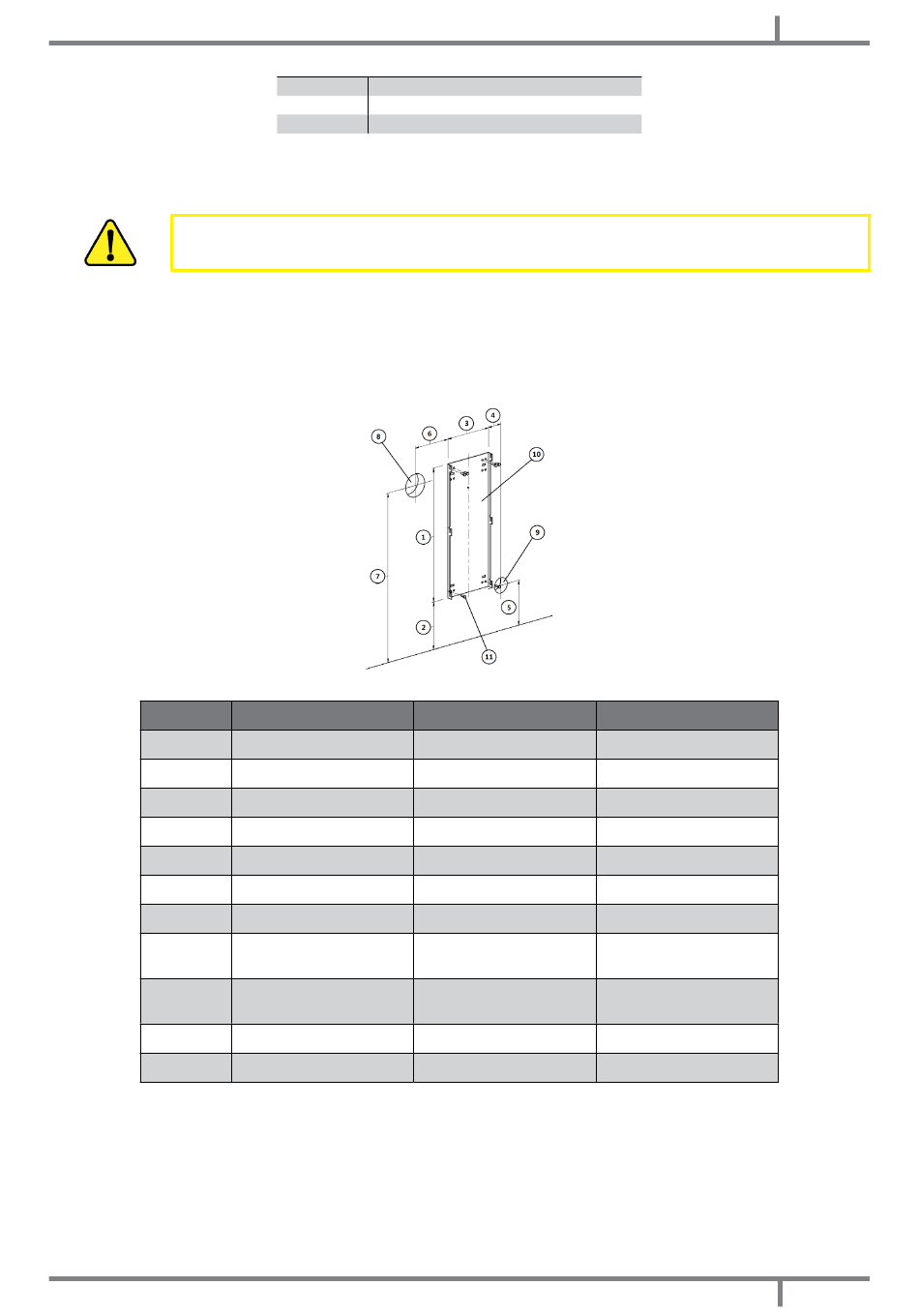

Fig. 24 - Befestigung an einer nicht brennbaren Wand
WALL PLUS
3
833 mm
148 mm
182 mm
101 mm
305 mm
257 mm
875 mm
Öffnung d.80 mm für
Verbrennungsluftzufuhr
Öffnung d.120 mm für
Rauchgasauslass
Wandhalterung
Dübel Fischer
PLUS
3
LEAN PLUS
3
833 mm
168 mm
182 mm
101 mm
325 mm
257 mm
895 mm
Öffnung d.80 mm für
Verbrennungsluftzufuhr
Öffnung d.120 mm für
Rauchgasauslass
Wandhalterung
Dübel Fischer
MOON
833 mm
124 mm
182 mm
101 mm
281 mm
257 mm
851 mm
Öffnung d.80 mm für
Verbrennungsluftzufuhr
Öffnung d.120 mm für
Rauchgasauslass
Wandhalterung
Dübel Fischer
