INSTALLATION

11.1

VORWORT

• Der Aufstellungsort muss entsprechend der Umgebung, des Auslasses und des Rauchabzugs ausgewählt werden.
• Informieren Sie sich bei den lokalen Behörden, ob es irgendwelche restriktiven Bestimmungen für die Öffnungen
für die Verbrennungsluft, die Umgebungsbelüftung, die Rauchabzugsanlage einschließlich Rauchabzug und
Schornstein gibt.
• Das Vorhandensein der Öffnungen für die Verbrennungsluft sicherstellen.
• Das Vorhandensein von anderen Öfen oder Geräten überprüfen, die im Raum Unterdruck erzeugen können.
• Sicherstellen, dass bei eingeschaltetem Ofen im Raum kein Kohlenmonoxid vorhanden ist.
• Sicherstellen, dass der Kamin den erforderlichen Zug hat.
• Sicherstellen, dass während des Rauchdurchgangs die Sicherheit gewährleistet ist (eventuelle Rauchleckagen,
Abstände zu brennbaren Materialien, etc ....).
• Die Installation muss derart ausgeführt werden, dass das Gerät, die Rauchgasauslassleitungen und der
Rauchabzug leicht gereinigt werden können.
• Die Installation muss einfachen Zugang zum Netzstecker gewährleisten (siehe ELEKTRISCHE ANSCHLUSS auf S. 24).
• Um weitere Geräte installieren zu können, muss der Außenlufteinlass ausreichend dimensioniert werden (siehe
MERKMALE auf S. 45).
11.2

PLATZBEDARF

WALL PLUS - LEAN PLUS - MOON - TILE
3 3

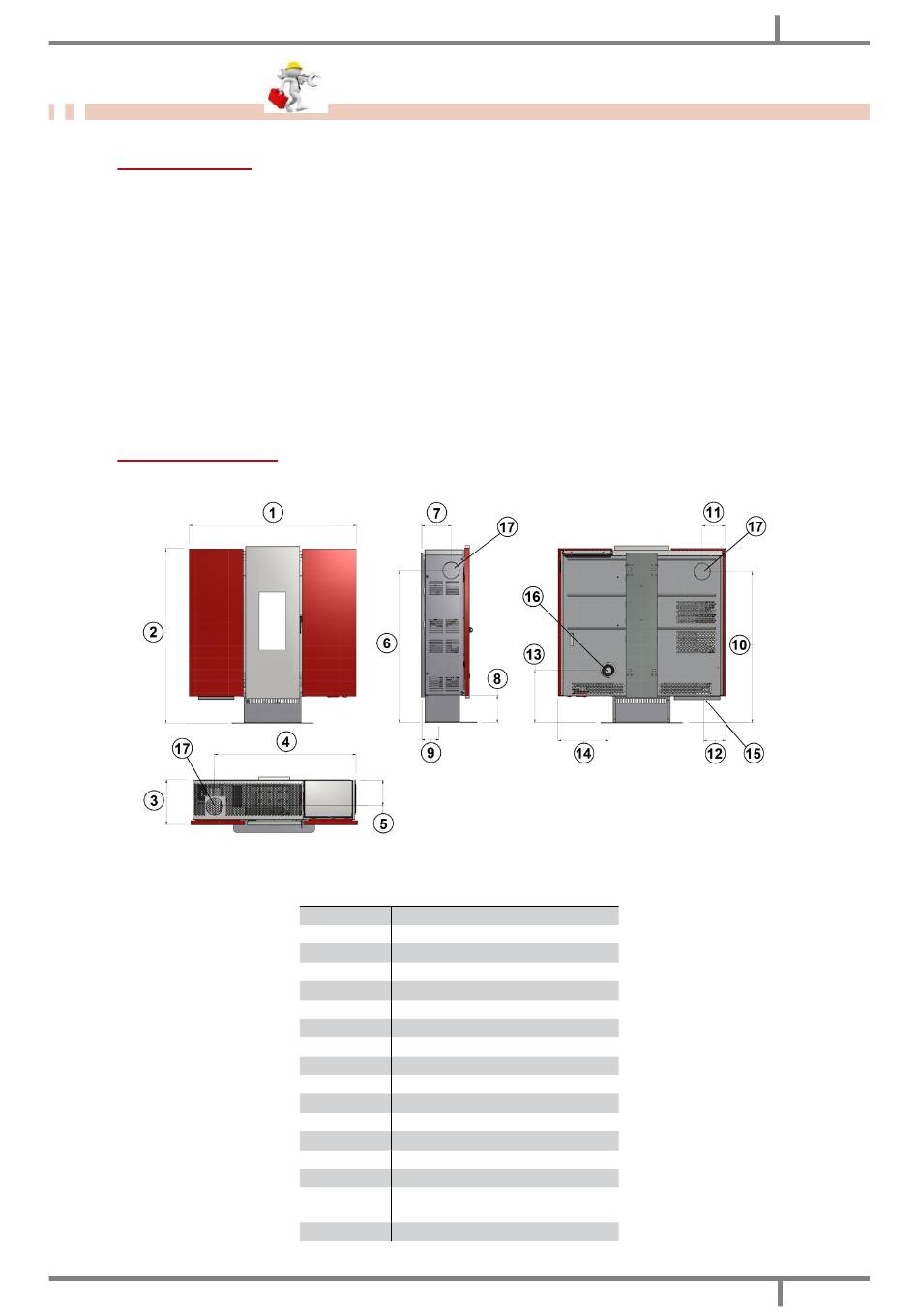

Fig. 16 - Allgemeine Abmessungen: Wall
LEGENDE Fig. 16 auf S. 15
1 96,4 cm
2
102 cm
3
25 cm
4
82,8 cm
5
17,2 cm
6
87,7 cm
7
17,1 cm
8
15,9 cm
9
8,3 cm
10
87,5 cm
11
13,5 cm
12
13,5 cm
13 30,5 cm
14
29 cm
15
Kanalauslass d.8 cm
Öffnungen für die Verbrennungsluft
16
d.6 cm
17
Rauchabzug d.8 cm
PLUS
3
Plus
3
