Cadel MOON Handbuch Für Installation, Betrieb Und Wartung Seite 16

DE
16

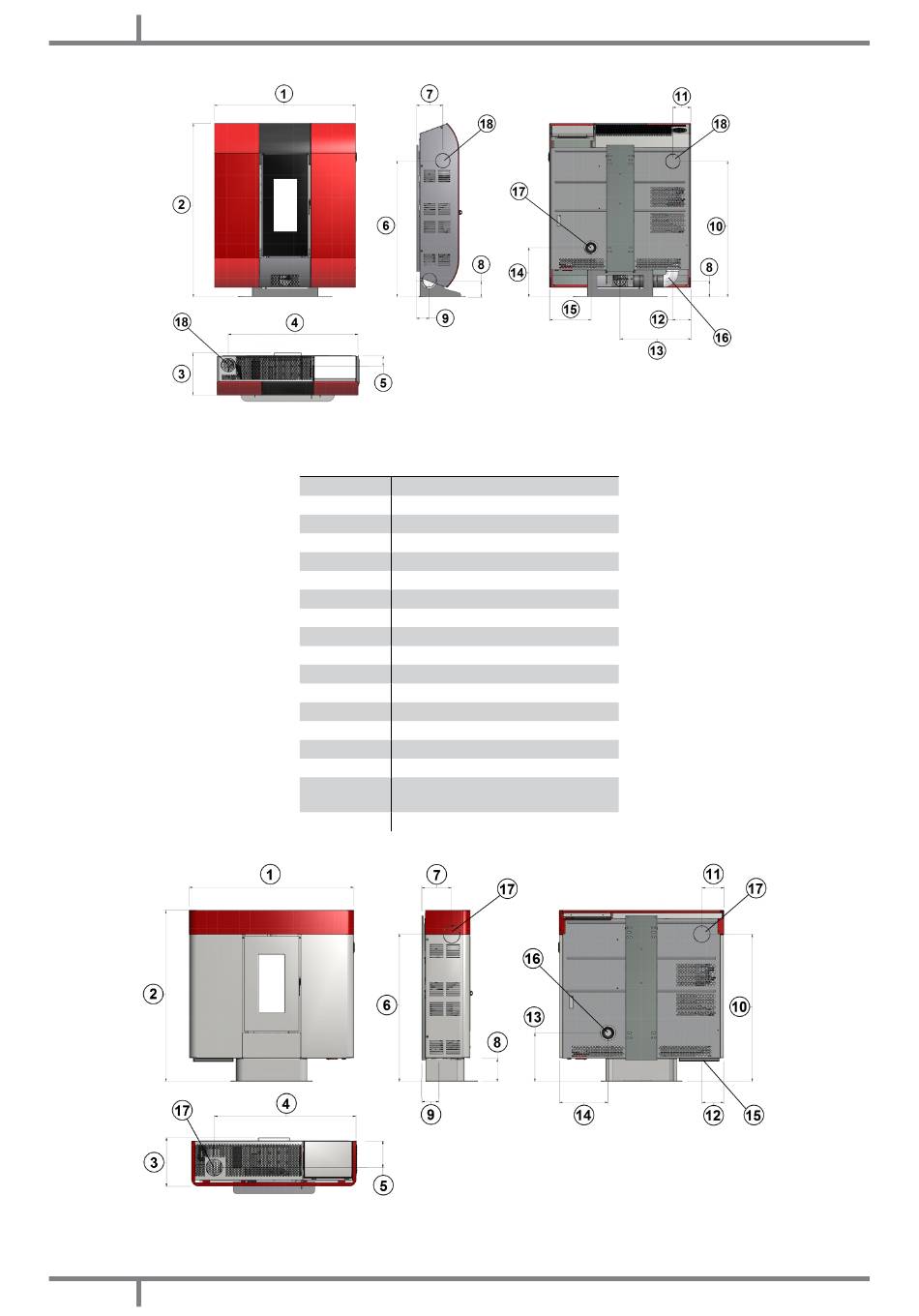

Fig. 17 - Allgemeine Abmessungen: Lean
LEGENDE Fig. 17 auf S. 16
1
93 cm
2 117,5 cm
3
25 cm
4
85,5 cm
5
8 cm
6
89,5 cm
7 17,2 cm
8
10,5 cm
9
8,3 cm
10
89,5 cm
11
7,5 cm
12
7,5 cm
13
46,5 cm
14
32,5 cm
15
27,3 cm
16
Kanalauslass d.8 cm
Öffnungen für die Verbrennungsluft
17
d.6 cm
18
Rauchabzug d.8 cm
Fig. 18 - Allgemeine Abmessungen: Moon
Plus
3
WALL PLUS - LEAN PLUS - MOON - TILE
3 3
PLUS
3
