In einigen Ländern und/oder Lokalitäten ist eine hermetisch dichte Installation Pflicht: Im
Zweifelsfall müssen immer die restriktiveren Normen befolgt werden.

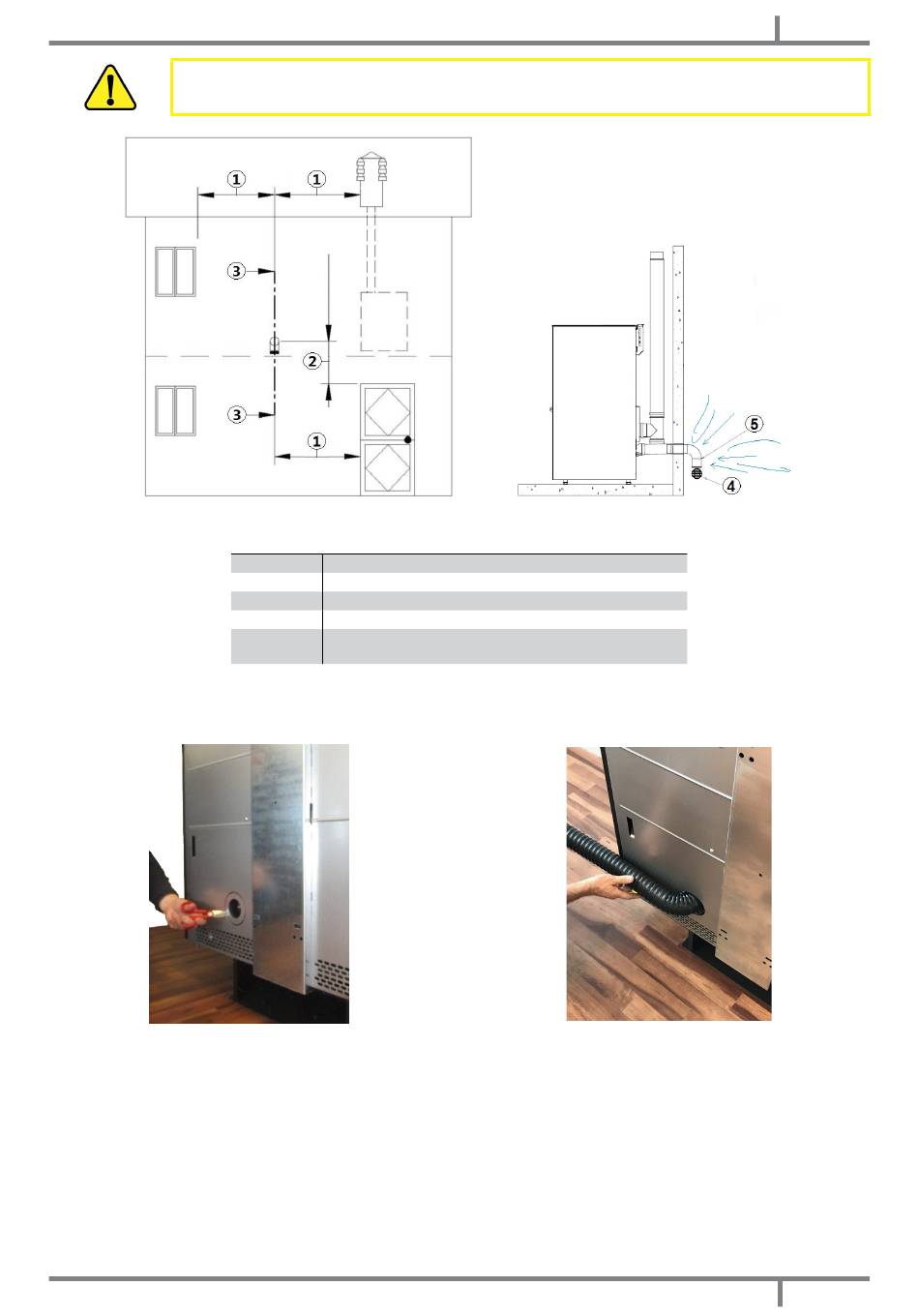

Fig. 7 - Öffnung für die Verbrennungsluft für eine hermetisch dichte Installation
• Den verzinkten Teil neben dem Verbrennungsluftrohr entfernen (siehe Fig. 8 auf S. 11).
• Unter Verwendung eines flexiblen oder steifen Schlauchs von 60 mm Durchmesser und einer maximalen
Länge von 2 m verbinden (siehe Fig. 9 auf S. 11).
Fig. 8 - Schnitt- Entfernung
Verfahren zum Anschluss des Ofens in hermetisch abgeschlossener Kammer mit konzentrischem System:
• Anschlussstück N auf das Lufteinlassrohr I setzen (siehe Fig. 10 auf S. 12 und Fig. 11 auf S. 12). N mit Q unter
Verwendung eines flexiblen Schlauchs mit einer Temperaturbeständigkeit von 100°C (empfohlen ein flexibler
Aluminiumschlauch) verbinden.
• Max. zulässige Höhe bei Rauchabzugsrohr mit vertikalem Abzug (Dach) HV = 6m (siehe Fig. 12 auf S. 12).
• Max. zulässige Höhe bei Rauchabzugsrohr mit horizontalem Abzug (Wand) HO = 2,6 m (siehe Fig. 12 auf S. 12).
WALL PLUS - LEAN PLUS - MOON - TILE
3 3
LEGENDE Fig. 7 auf S. 11
1
≥ 1,5 m
2
≥ 0,3 m
3-3 Ansicht im Querschnitt
4
Schutzgitter
Eingang der Krümmung, die nach unten gerichtet werden
5
muss
PLUS
3
Fig. 9 - Anschlüsse 2
