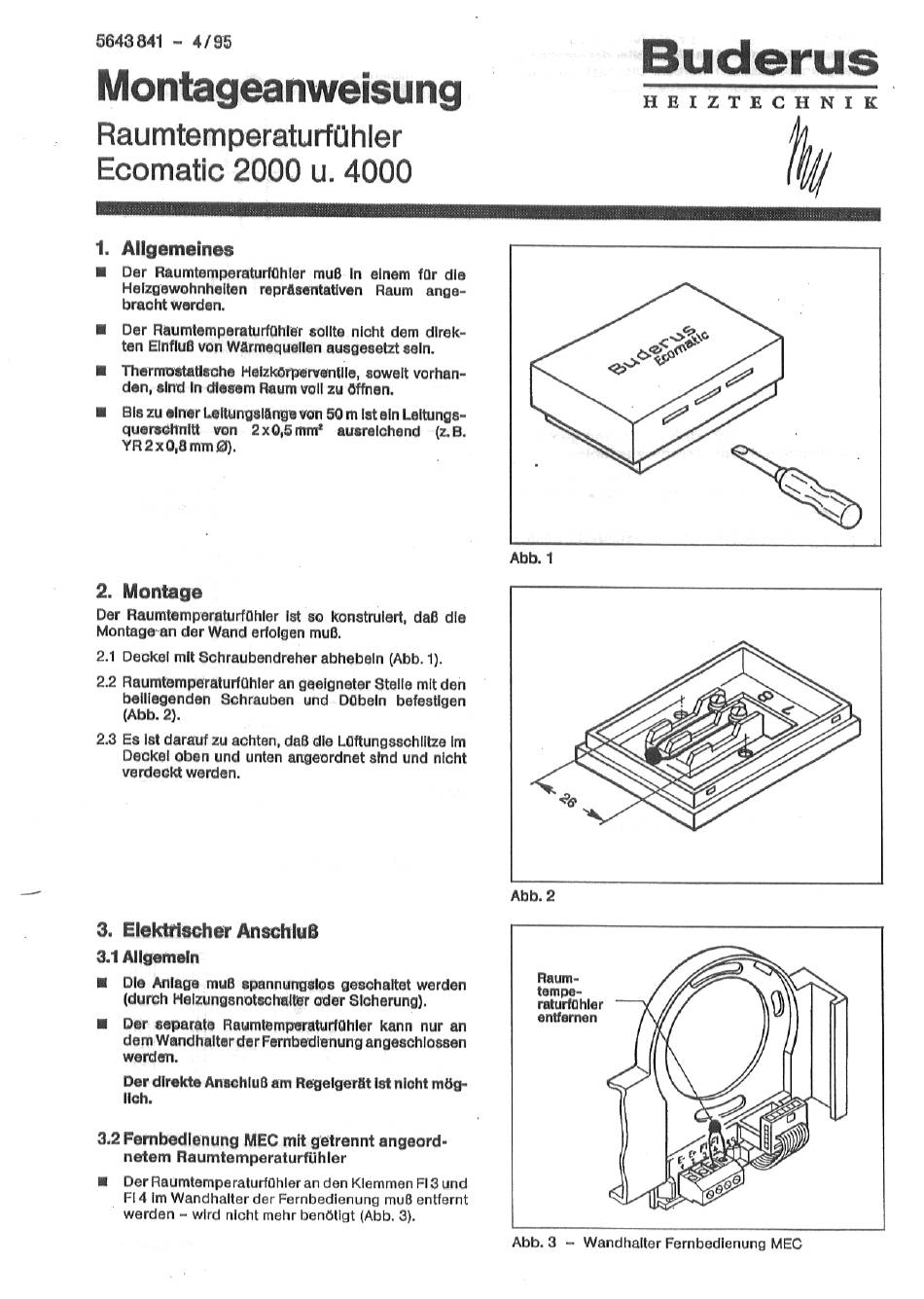

Buderus Ecomatic 2000 Montageanweisung

5643 841 - 4/95
Montageanweisung
Raumtemperaturfühler
Ecomatic 2000 u. 4000
1. Allgemeines
Der Raumtemperaturf0hler
Helzgewohnheiten repråsentatlven Raum ange-
bracht werden.
Der Raumtemperaturf0hler solite nlcht dem dlrek-
ten Elhfluß von Wärmequellen ausgesetzt seln.
Thermostatlscho Helzkörpervantlle, sowelt vorhan-
den, slnd In dlogom Raum voll zu öffnen.
Bls zu eInarLettungslårrge von50 m 1steInLeltungs-
quersettnltt von 2xOi5mm* ausrelchend (Z.B.
YR2xO.8mmØ).
2. Montage
Der Raumtemperaturf0hler ist go konstrulert, daß die
Montagean der Wand erfotgen muß.
2.1 Deckel mlt Schraubendreher abhebeln (Abb.1).
2.2 Raumtemperaturf0hler an geeigneter Stelle mit den
beiliegenden Schrauben und DObeln befestigen
(Abb. 2).
2.3 Es 1stdarauf zu achten, dad die LOftungsschlitze 1m
Deckel oben und unten angeordnet stnd und nlcht
verdeckt werden.
3. Elektrischer Anschluß
3.1 Allgemein
DIO Anlage mug spannurrgslos geschaltet werden
(durch HelzungsnotschalterOderSlcherung).
Der separato Raumtemperaturf0hler kann nur an
dem Wandhalterder Fernbedienungangeschlossen
werden.
Der direkte AnschluB am Regelgerät 1stnicht mög-
Ilch.
3.2 Fernbedlenung MECmit getrennt angeord-
netem Raumtemperaturfühler
Der Raumtemperaturf0hler
Fl 4 1mWandhalter der Fernbedienung
werden —Wird nicht mehr benötigt (Abb. 3).
mug In eInem for die
an den Klemmen Fl 3 und
muß entfernt
Buderus
HEIZTECHNIK
Abb. 1
Abb. 2
Raum-
tempe-
raturfOhler
entfernen
Abb. 3 —
Wandhalter Fernbedienung
63
000
MEC
