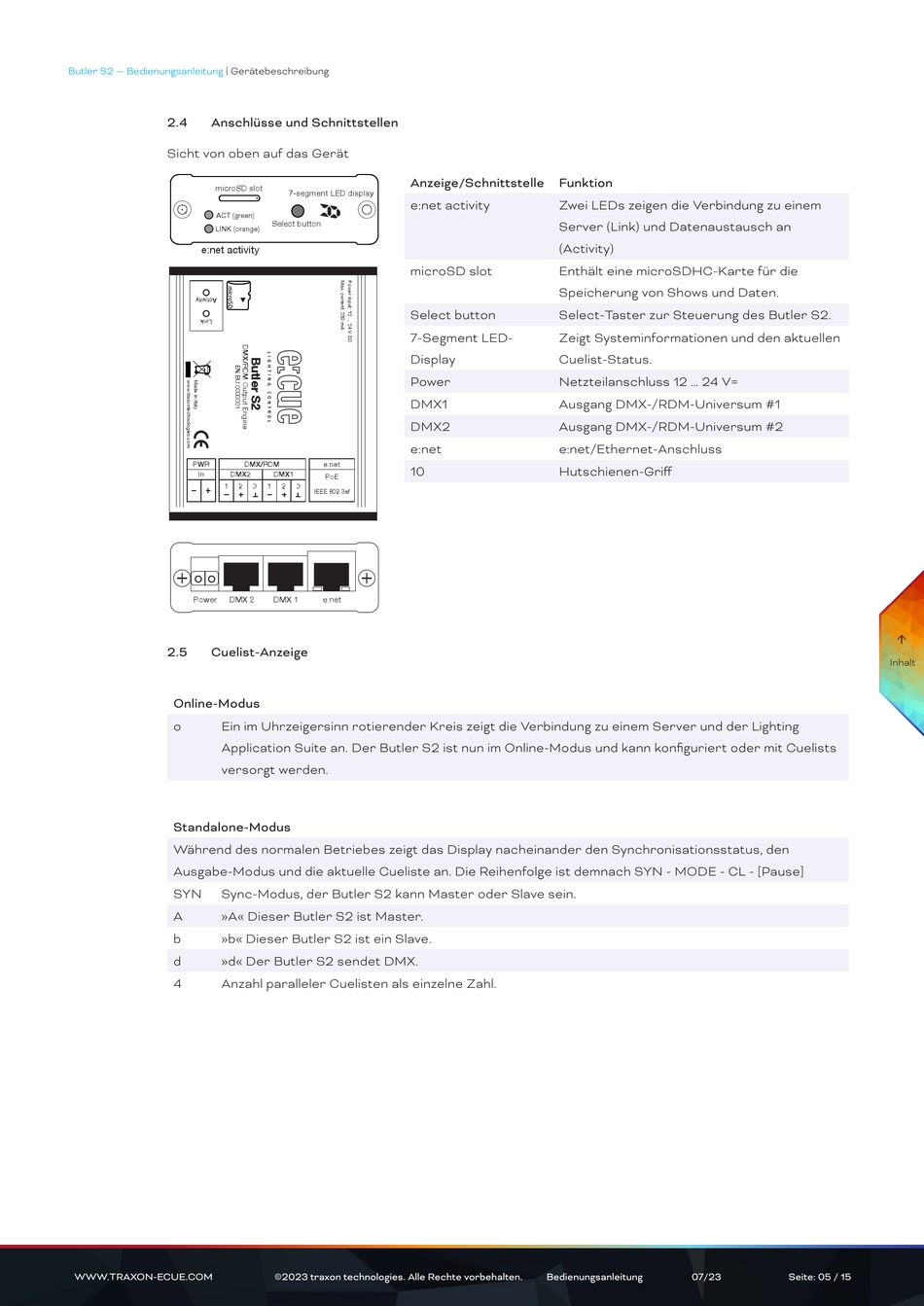

2.4 Anschlüsse und Schnittstellen
Sicht von oben auf das Gerät
microSD slot
ACT (green)
LINK (orange)
e:net activity
PWR
In DMX2
1 2
Power DMX 2
2.5

Cuelist-Anzeige

Online-Modus
o Ein im Uhrzeigersinn rotierender Kreis zeigt die Verbindung zu einem Server und der Lighting
Application Suite an. Der Butler S2 ist nun im Online-Modus und kann konfiguriert oder mit Cuelists
versorgt werden.
Standalone-Modus
Während des normalen Betriebes zeigt das Display nacheinander den Synchronisationsstatus, den
Ausgabe-Modus und die aktuelle Cueliste an. Die Reihenfolge ist demnach SYN - MODE - CL - [Pause]
SYN Sync-Modus, der Butler S2 kann Master oder Slave sein.
A »A« Dieser Butler S2 ist Master.
b »b« Dieser Butler S2 ist ein Slave.
d »d« Der Butler S2 sendet DMX.
4 Anzahl paralleler Cuelisten als einzelne Zahl.
WWW.TRAXON-ECUE.COM
Anzeige/Schnittstelle
7-segment LED display
e:net activity
Select button
microSD slot
Select button
7-Segment LED-
Display
Power
DMX1
DMX2
e:net
DMX/RDM e:net
10
DMX1
PoE
3 1 2 3
IEEE 802.3af
DMX 1 e:net
©2023 traxon technologies. Alle Rechte vorbehalten.
Funktion
Zwei LEDs zeigen die Verbindung zu einem
Server (Link) und Datenaustausch an
(Activity)
Enthält eine microSDHC-Karte für die
Speicherung von Shows und Daten.
Select-Taster zur Steuerung des Butler S2.
Zeigt Systeminformationen und den aktuellen
Cuelist-Status.
Netzteilanschluss 12 ... 24 V=
Ausgang DMX-/RDM-Universum #1
Ausgang DMX-/RDM-Universum #2
e:net/Ethernet-Anschluss
Hutschienen-Griff
