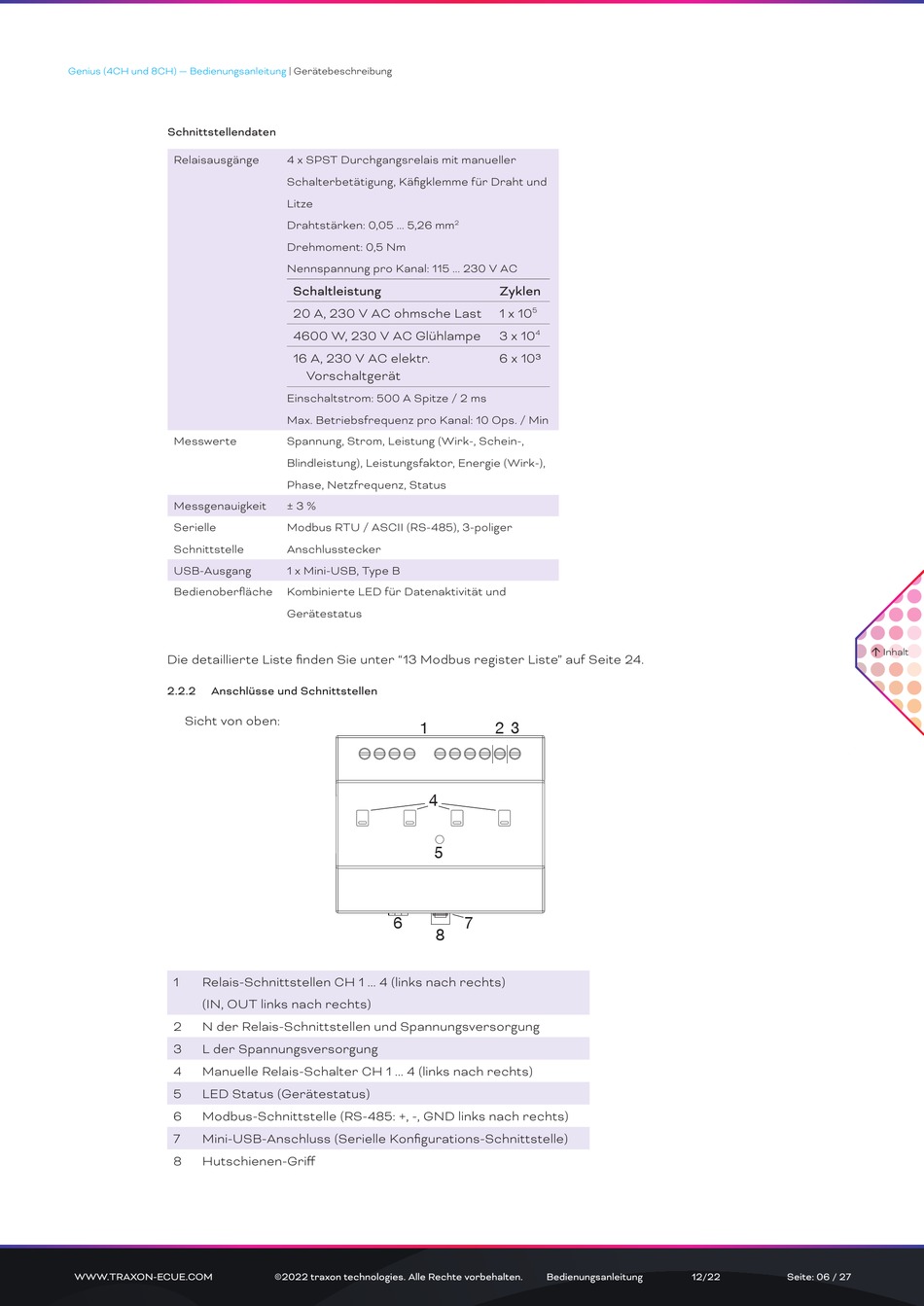

Genius (4CH und 8CH) — Bedienungsanleitung
Zertifi zierung
Schnittstellendaten
Relaisausgänge
Messwerte
Messgenauigkeit
Serielle
Schnittstelle
USB-Ausgang
Bedienoberfl äche
Die detaillierte Liste finden Sie unter "13 Modbus register Liste" auf Seite 24.
2.2.2
Anschlüsse und Schnittstellen
Sicht von oben:
1
Relais-Schnittstellen CH 1 ... 4 (links nach rechts)
(IN, OUT links nach rechts)
2
N der Relais-Schnittstellen und Spannungsversorgung
3
L der Spannungsversorgung
4
Manuelle Relais-Schalter CH 1 ... 4 (links nach rechts)
5
LED Status (Gerätestatus)
6
Modbus-Schnittstelle (RS-485: +, -, GND links nach rechts)
7
Mini-USB-Anschluss (Serielle Konfigurations-Schnittstelle)
8
Hutschienen-Griff
WWW.TRAXON-ECUE.COM
E1408692
Auf 35 mm-DIN-Hutschiene (EN 60715)
nach DIN 43880, oder über das
Einhängeloch auf jeder stabilen
| Gerätebeschreibung
vertikalen Fläche
CE, RoHS, UKCA
4 x SPST Durchgangsrelais mit manueller
Schalterbetätigung, Käfi gklemme für Draht und
Litze
Drahtstärken: 0,05 ... 5,26 mm
Drehmoment: 0,5 Nm
Nennspannung pro Kanal: 115 ... 230 V AC
Schaltleistung
20 A, 230 V AC ohmsche Last
4600 W, 230 V AC Glühlampe
16 A, 230 V AC elektr.
Vorschaltgerät
Einschaltstrom: 500 A Spitze / 2 ms
Max. Betriebsfrequenz pro Kanal: 10 Ops. / Min
Spannung, Strom, Leistung (Wirk-, Schein-,
Blindleistung), Leistungsfaktor, Energie (Wirk-),
Phase, Netzfrequenz, Status
± 3 %
Modbus RTU / ASCII (RS-485), 3-poliger
Anschlusstecker
1 x Mini-USB, Type B
Kombinierte LED für Datenaktivität und
Gerätestatus
1
4
5
6
8
©2022 traxon technologies. Alle Rechte vorbehalten.
2
Zyklen
1 x 10
5
3 x 10
4
6 x 10³
2 3
7
