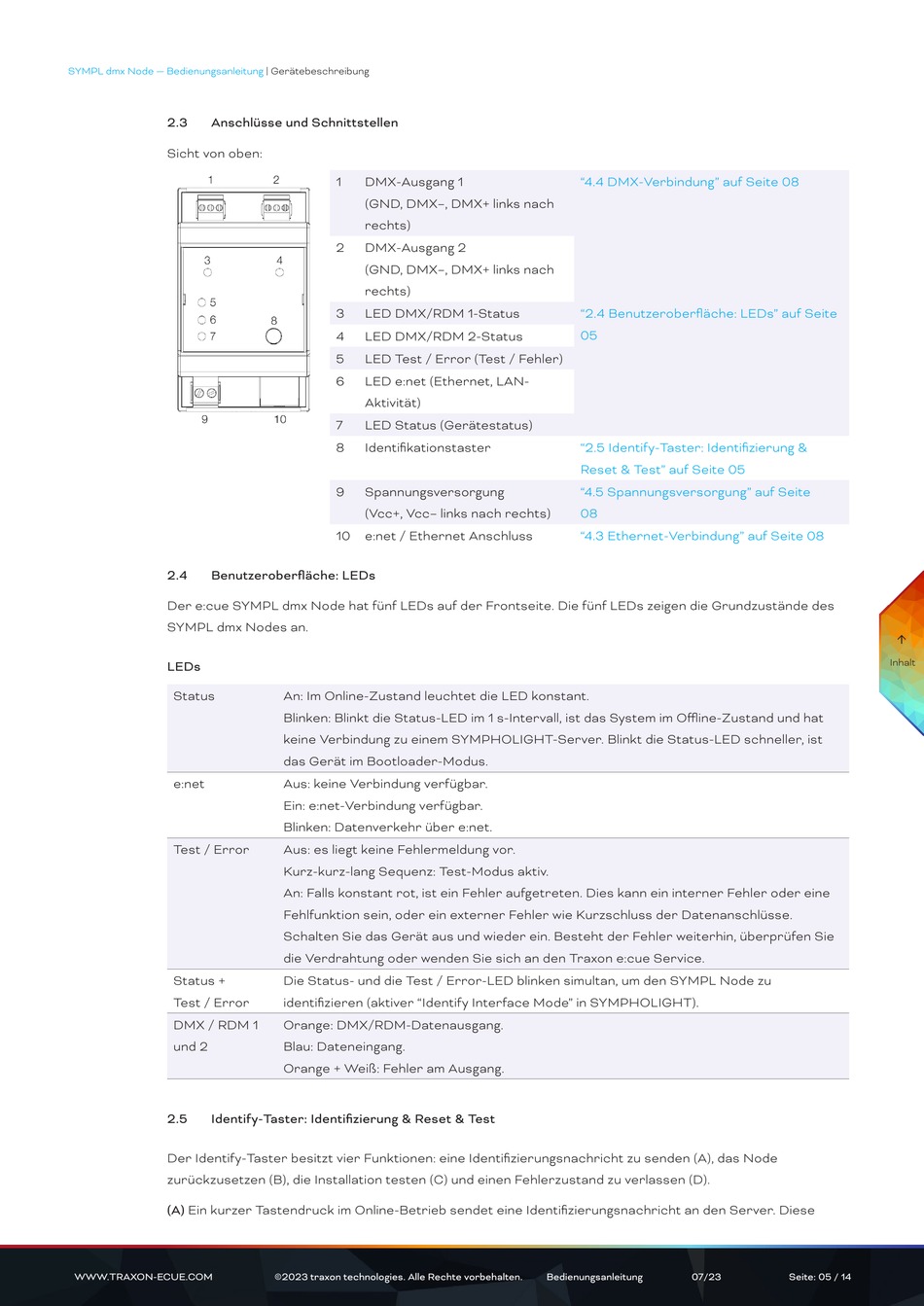

SYMPL dmx Node — Bedienungsanleitung
2.3
Anschlüsse und Schnittstellen
Sicht von oben:
2.4
Benutzeroberfläche: LEDs
Der e:cue SYMPL dmx Node hat fünf LEDs auf der Frontseite. Die fünf LEDs zeigen die Grundzustände des
SYMPL dmx Nodes an.
LEDs
Status
e:net
Test / Error
Status +
Test / Error
DMX / RDM 1
und 2
2.5
Identify-Taster: Identifizierung & Reset & Test
Der Identify-Taster besitzt vier Funktionen: eine Identifizierungsnachricht zu senden (A), das Node
zurückzusetzen (B), die Installation testen (C) und einen Fehlerzustand zu verlassen (D).
(A) Ein kurzer Tastendruck im Online-Betrieb sendet eine Identifizierungsnachricht an den Server. Diese
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
1
DMX-Ausgang 1
(GND, DMX–, DMX+ links nach
rechts)
2
DMX-Ausgang 2
(GND, DMX–, DMX+ links nach
rechts)
3
LED DMX/RDM 1-Status
4
LED DMX/RDM 2-Status
5
LED Test / Error (Test / Fehler)
6
LED e:net (Ethernet, LAN-
Aktivität)
7
LED Status (Gerätestatus)
8
Identifikationstaster
9
Spannungsversorgung
(Vcc+, Vcc– links nach rechts)
10 e:net / Ethernet Anschluss
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
Aus: es liegt keine Fehlermeldung vor.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler oder eine
Fehlfunktion sein, oder ein externer Fehler wie Kurzschluss der Datenanschlüsse.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und die Test / Error-LED blinken simultan, um den SYMPL Node zu
identifizieren (aktiver "Identify Interface Mode" in SYMPHOLIGHT).
Orange: DMX/RDM-Datenausgang.
Blau: Dateneingang.
Orange + Weiß: Fehler am Ausgang.
©2023 traxon technologies. Alle Rechte vorbehalten.
"4.4 DMX-Verbindung" auf Seite 08
"2.4 Benutzeroberfläche: LEDs" auf Seite
05
"2.5 Identify-Taster: Identifizierung &
Reset & Test" auf Seite 05
"4.5 Spannungsversorgung" auf Seite
08
"4.3 Ethernet-Verbindung" auf Seite 08
