Butler S2 — Bedienungsanleitung

| System-Taster

Bei Nutzung von Power-over-Ethernet darf kein externes
!
Netzteil angeschlossen sein. In diesem Fall wird die
Versorgung über PoE nicht erkannt.

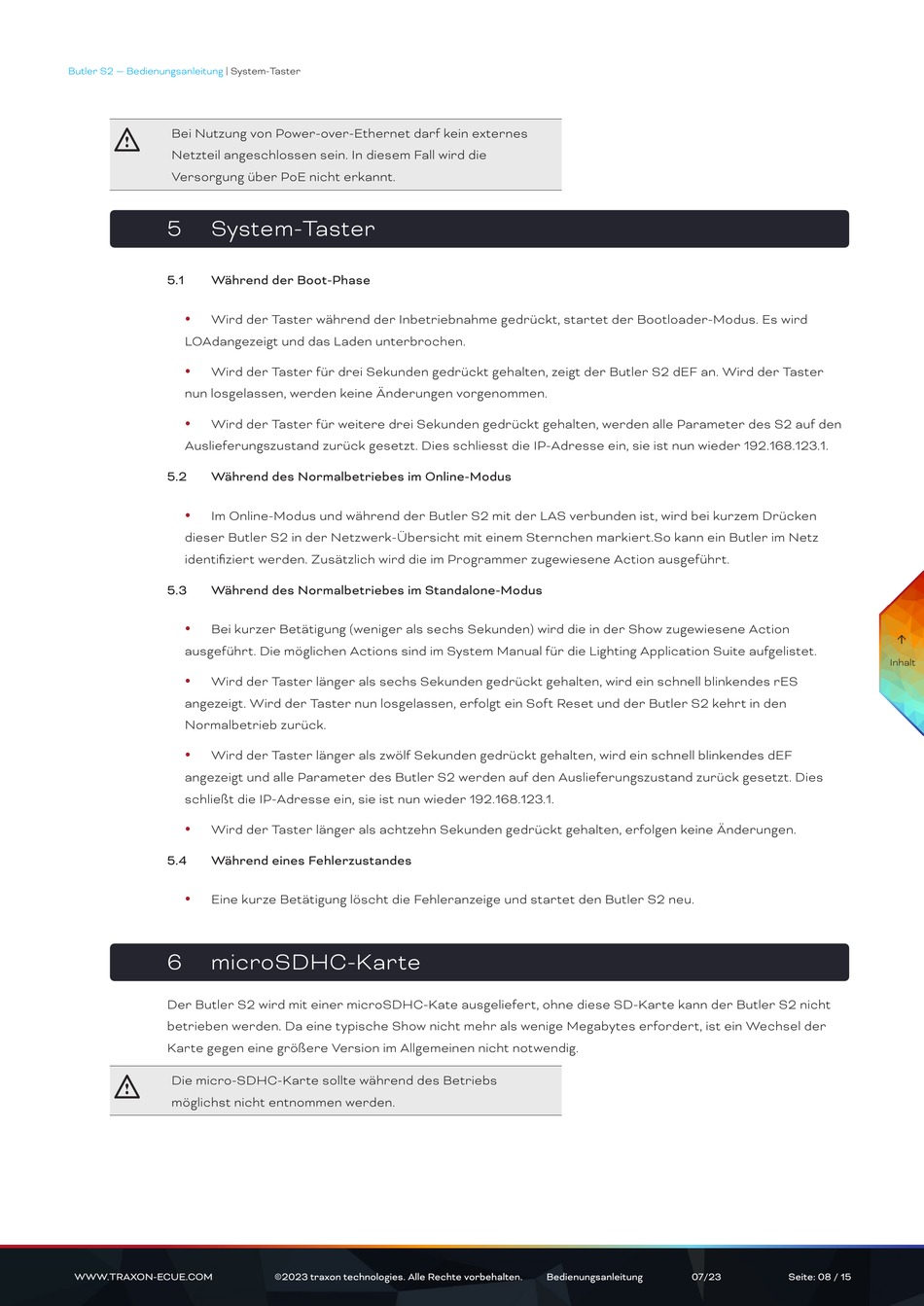

5 System-Taster
5.1 Während der Boot-Phase
y Wird der Taster während der Inbetriebnahme gedrückt, startet der Bootloader-Modus. Es wird
LOAdangezeigt und das Laden unterbrochen.
y Wird der Taster für drei Sekunden gedrückt gehalten, zeigt der Butler S2 dEF an. Wird der Taster
nun losgelassen, werden keine Änderungen vorgenommen.
y
Wird der Taster für weitere drei Sekunden gedrückt gehalten, werden alle Parameter des S2 auf den
Auslieferungszustand zurück gesetzt. Dies schliesst die IP-Adresse ein, sie ist nun wieder 192.168.123.1.
5.2 Während des Normalbetriebes im Online-Modus
y Im Online-Modus und während der Butler S2 mit der LAS verbunden ist, wird bei kurzem Drücken
dieser Butler S2 in der Netzwerk-Übersicht mit einem Sternchen markiert.So kann ein Butler im Netz
identifiziert werden. Zusätzlich wird die im Programmer zugewiesene Action ausgeführt.
5.3 Während des Normalbetriebes im Standalone-Modus
y Bei kurzer Betätigung (weniger als sechs Sekunden) wird die in der Show zugewiesene Action
ausgeführt. Die möglichen Actions sind im System Manual für die Lighting Application Suite aufgelistet.
y
Wird der Taster länger als sechs Sekunden gedrückt gehalten, wird ein schnell blinkendes rES
angezeigt. Wird der Taster nun losgelassen, erfolgt ein Soft Reset und der Butler S2 kehrt in den
Normalbetrieb zurück.
y
Wird der Taster länger als zwölf Sekunden gedrückt gehalten, wird ein schnell blinkendes dEF
angezeigt und alle Parameter des Butler S2 werden auf den Auslieferungszustand zurück gesetzt. Dies
schließt die IP-Adresse ein, sie ist nun wieder 192.168.123.1.
y
Wird der Taster länger als achtzehn Sekunden gedrückt gehalten, erfolgen keine Änderungen.
5.4 Während eines Fehlerzustandes
y Eine kurze Betätigung löscht die Fehleranzeige und startet den Butler S2 neu.
6

microSDHC-Karte

Der Butler S2 wird mit einer microSDHC-Kate ausgeliefert, ohne diese SD-Karte kann der Butler S2 nicht
betrieben werden. Da eine typische Show nicht mehr als wenige Megabytes erfordert, ist ein Wechsel der
Karte gegen eine größere Version im Allgemeinen nicht notwendig.
Die micro-SDHC-Karte sollte während des Betriebs
!
möglichst nicht entnommen werden.
