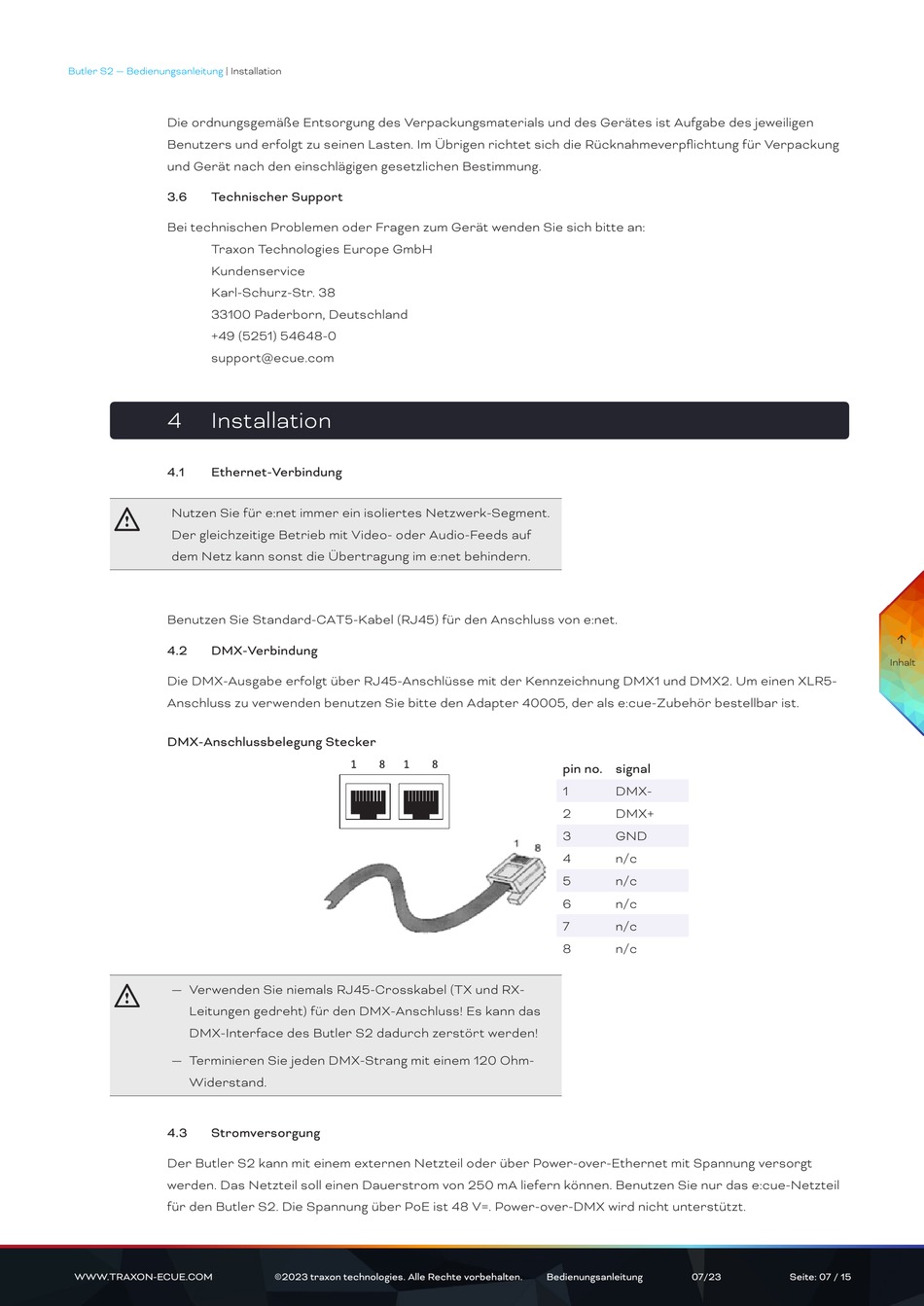

Butler S2 — Bedienungsanleitung

| Installation

Die ordnungsgemäße Entsorgung des Verpackungsmaterials und des Gerätes ist Aufgabe des jeweiligen
Benutzers und erfolgt zu seinen Lasten. Im Übrigen richtet sich die Rücknahmeverpflichtung für Verpackung
und Gerät nach den einschlägigen gesetzlichen Bestimmung.
3.6

Technischer Support

Bei technischen Problemen oder Fragen zum Gerät wenden Sie sich bitte an:
Traxon Technologies Europe GmbH
Kundenservice
Karl-Schurz-Str. 38
33100 Paderborn, Deutschland
+49 (5251) 54648-0
support@ecue.com
4 Installation
4.1

Ethernet-Verbindung

Nutzen Sie für e:net immer ein isoliertes Netzwerk-Segment.
!
Der gleichzeitige Betrieb mit Video- oder Audio-Feeds auf
dem Netz kann sonst die Übertragung im e:net behindern.
Benutzen Sie Standard-CAT5-Kabel (RJ45) für den Anschluss von e:net.
4.2

DMX-Verbindung

Die DMX-Ausgabe erfolgt über RJ45-Anschlüsse mit der Kennzeichnung DMX1 und DMX2. Um einen XLR5-
Anschluss zu verwenden benutzen Sie bitte den Adapter 40005, der als e:cue-Zubehör bestellbar ist.
DMX-Anschlussbelegung Stecker
— Verwenden Sie niemals RJ45-Crosskabel (TX und RX-
!
Leitungen gedreht) für den DMX-Anschluss! Es kann das
DMX-Interface des Butler S2 dadurch zerstört werden!
— Terminieren Sie jeden DMX-Strang mit einem 120 Ohm-
Widerstand.
4.3

Stromversorgung

Der Butler S2 kann mit einem externen Netzteil oder über Power-over-Ethernet mit Spannung versorgt
werden. Das Netzteil soll einen Dauerstrom von 250 mA liefern können. Benutzen Sie nur das e:cue-Netzteil
für den Butler S2. Die Spannung über PoE ist 48 V=. Power-over-DMX wird nicht unterstützt.
WWW.TRAXON-ECUE.COM ©2023 traxon technologies. Alle Rechte vorbehalten.
pin no. signal
1 DMX-
2 DMX+
3 GND
4 n/c
5 n/c
6 n/c
7 n/c
8 n/c
