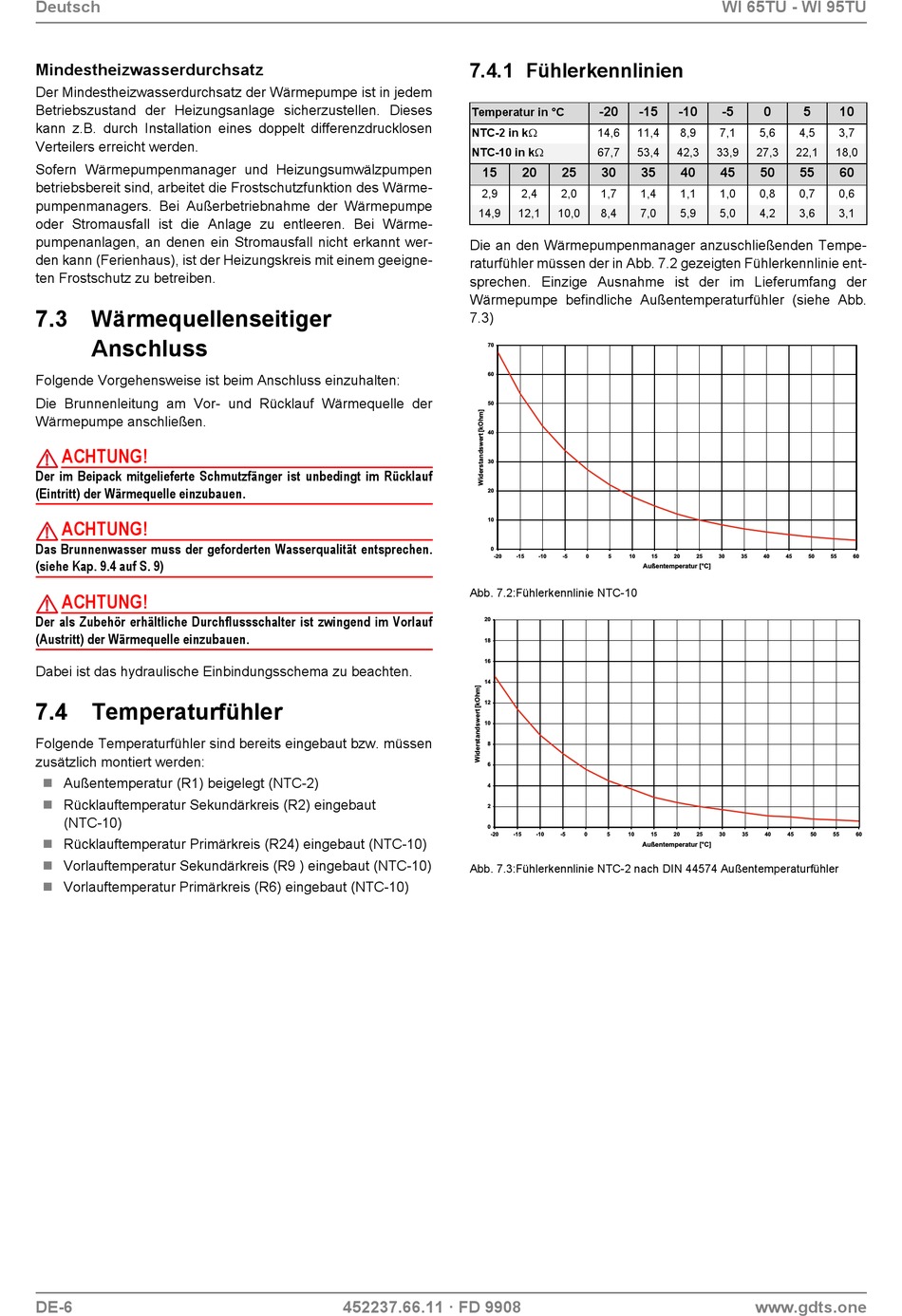

Mindestheizwasserdurchsatz

Der Mindestheizwasserdurchsatz der Wärmepumpe ist in jedem
Betriebszustand der Heizungsanlage sicherzustellen. Dieses
kann z.B. durch Installation eines doppelt differenzdrucklosen
Verteilers erreicht werden.
Sofern Wärmepumpenmanager und Heizungsumwälzpumpen
betriebsbereit sind, arbeitet die Frostschutzfunktion des Wärme-
pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe
oder Stromausfall ist die Anlage zu entleeren. Bei Wärme-
pumpenanlagen, an denen ein Stromausfall nicht erkannt wer-
den kann (Ferienhaus), ist der Heizungskreis mit einem geeigne-
ten Frostschutz zu betreiben.
7.3 Wärmequellenseitiger
Anschluss
Folgende Vorgehensweise ist beim Anschluss einzuhalten:
Die Brunnenleitung am Vor- und Rücklauf Wärmequelle der
Wärmepumpe anschließen.
ACHTUNG!
Der im Beipack mitgelieferte Schmutzfänger ist unbedingt im Rücklauf
(Eintritt) der Wärmequelle einzubauen.
ACHTUNG!
Das Brunnenwasser muss der geforderten Wasserqualität entsprechen.
(siehe Kap. 9.4 auf S. 9)
ACHTUNG!
Der als Zubehör erhältliche Durchflussschalter ist zwingend im Vorlauf
(Austritt) der Wärmequelle einzubauen.
Dabei ist das hydraulische Einbindungsschema zu beachten.
7.4 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müssen
zusätzlich montiert werden:
 Außentemperatur (R1) beigelegt (NTC-2)
 Rücklauftemperatur Sekundärkreis (R2) eingebaut
(NTC-10)
 Rücklauftemperatur Primärkreis (R24) eingebaut (NTC-10)
Vorlauftemperatur Sekundärkreis (R9 ) eingebaut (NTC-10)

 Vorlauftemperatur Primärkreis (R6) eingebaut (NTC-10)
DE-6
7.4.1 Fühlerkennlinien
Temperatur in °C
NTC-2 in k
NTC-10 in k
15
2,9
14,9
Die an den Wärmepumpenmanager anzuschließenden Tempe-
raturfühler müssen der in Abb. 7.2 gezeigten Fühlerkennlinie ent-
sprechen. Einzige Ausnahme ist der im Lieferumfang der
Wärmepumpe befindliche Außentemperaturfühler (siehe Abb.
7.3)
70
60
50
40
30
20
10
0
-20
Abb. 7.2:Fühlerkennlinie NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20
Abb. 7.3:Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler
