400 Series
•
Schleifen- (Zs) und Netz-Impedanz Zi
Warum ist die Leitungsimpedanz Zpn oder Schleifenimpedanz Zpe sowie der zu
erwartende Kurzschlußstrom Ik zu bestimmen?
- um festzustellen, ob die verwendeten Sicherungen ausreichen
(Fehlernennstrom und Abschaltleistung)
- zur Dimensionierung des Schutzsystems
- zur Bestimmung der Tauglichkeit der Stromquelle
- zur Bestimmung der Kontaktqualität (Messung bei hohen Stromimpulsen)
Die Messung der Schleifenimpedanz dient im wesentlichen zur Ermittlung des
voraussichtlichen Kurzschlußstromes bei einem Kurzschluss zwischen den Leitern.
Dabei sollte die Schleifenimpedanz möglichst klein sein damit im Kurzschlußfall ein
genügend hoher Strom fließt. Nur dann ist eine sichere und schnelle Auslösung der
Sicherungen gewährleistet.

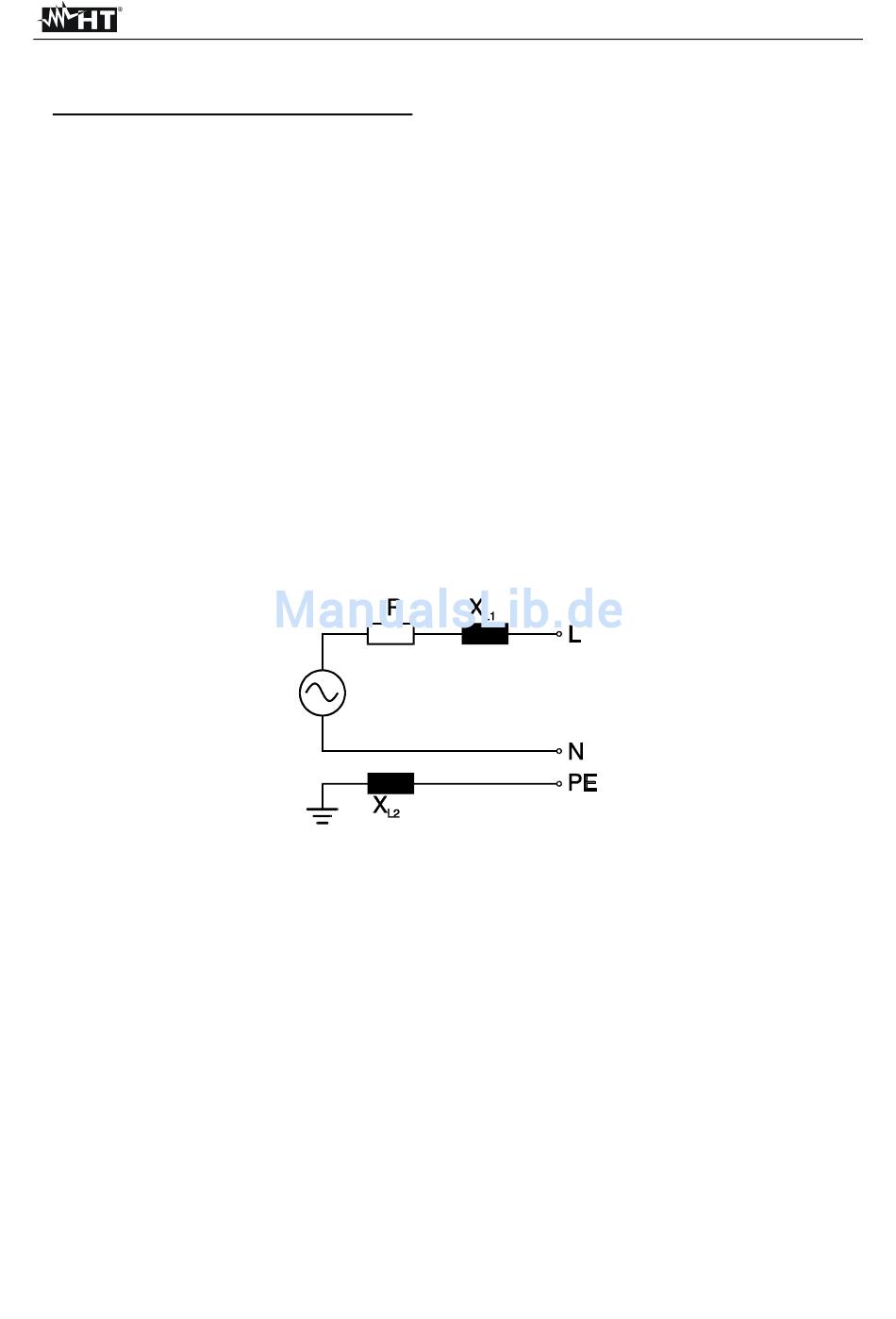

Warum wird die Impedanz Z = R + jX
und nicht nur der Widerstand R gemessen?
L
Praktische Installation
Erfolgt die Messung in der Nähe eines Transformators oder ist eine induktive Last mit dem
Transformator in Reihe geschaltet, so hat der induktive Teil der Impedanz bereits einen
erheblichen Einfluß auf den zu erwartenden Kurzschlußstrom. Darum ist die Impedanz der
für die Berechnung des Kurzschlußstromes richtige Parameter. Der Kurzschlußstrom wird
in Bezug auf den Nennwert der Netzspannung berechnet.
Die entsprechenden Grenzwerte zur Beurteilung der Überstrom- Schutzeinrichtungen sind
der VDE 0100 Teil 610 Seite 12 zu entnehmen (Anhang F)
DE - 75
