7.1.1 Pneumatische Bremse
Übersicht
Bremse anschließen
Bremse abhängen
60091762 • 01 • 08/2022 • de
1
4
2
3

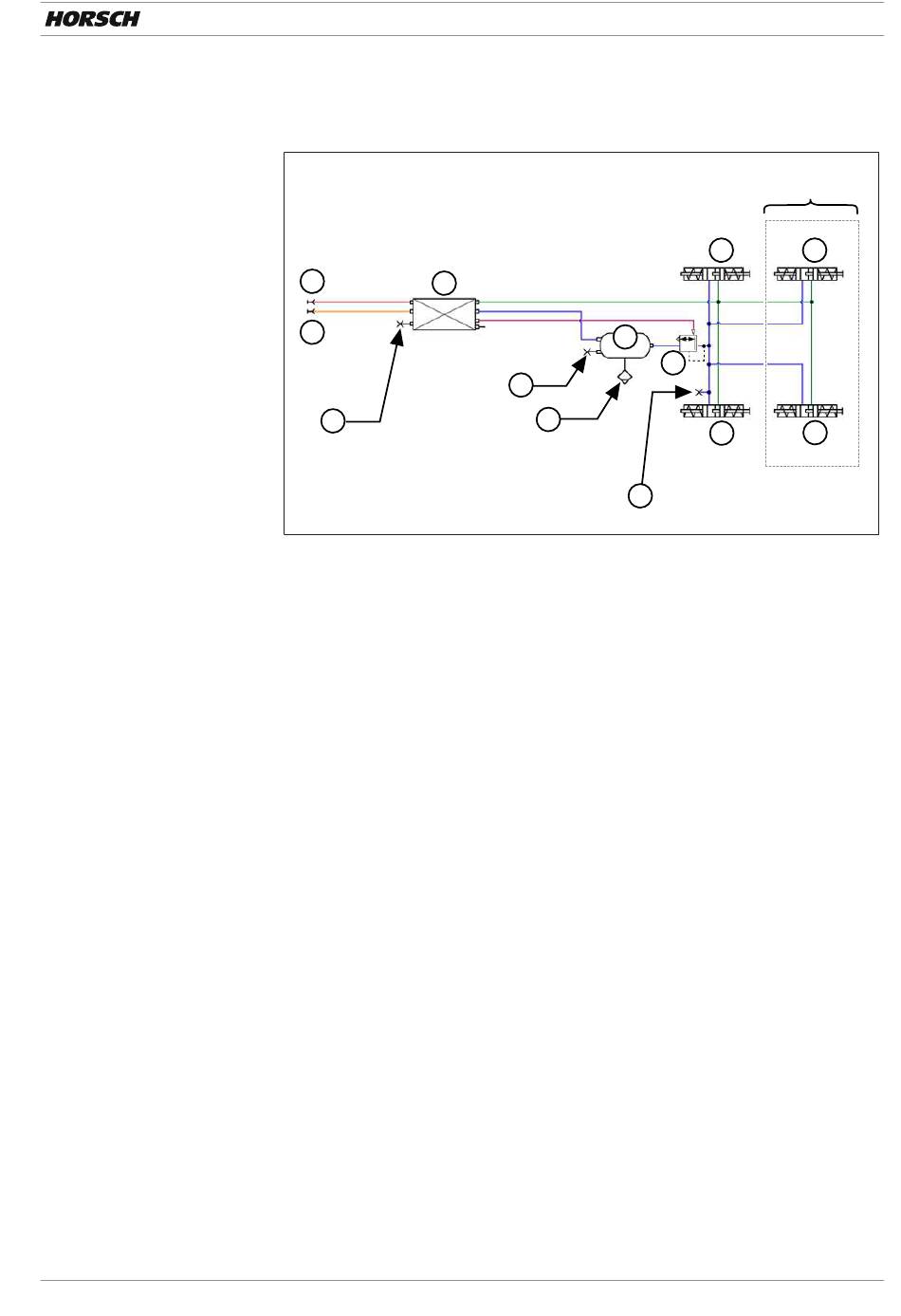

Pneumatische Bremse
1
Kupplungskopf Vorrat
(Rot)
3
Prüfanschluss Bremsventileinheit
5
Luftbehälter
7
Entwässerungsventil
9
Prüfanschluss Bremszylinder
11 Federspeicher- Bremszylinder, links
(*) Bremszylinder bei »Tandemfahrwerk« (ausstattungsabhängig)
Die Zugmaschine muss beim Anhängen mit der Feststellbremse gesichert sein.
1. Zuerst Kupplungskopf „Bremse" (gelb) anschließen.
2. Danach Kupplungskopf „Vorrat" (rot) anschließen.
Die Zugmaschine muss beim Abhängen mit der Feststellbremse gesichert sein.
1. Die Feststellbremse einlegen (roten Knopf ziehen).
2. Zuerst Kupplungskopf „Vorrat" (rot) abnehmen
3. Danach Kupplungskopf „Bremse" (gelb) abnehmen.
5
8
6
7
9
2
Kupplungskopf Bremse
(Gelb)
4
Bremsventileinheit
6
Prüfanschluss Luftbehälter
8
Relaisventil
10 Federspeicher-Bremszylinder, rechts
Zusatzausrüstung | 7
(*)
10
10
11
11
