5 Aufbau

5.1 Übersicht
12
10
8
6
2
1
3

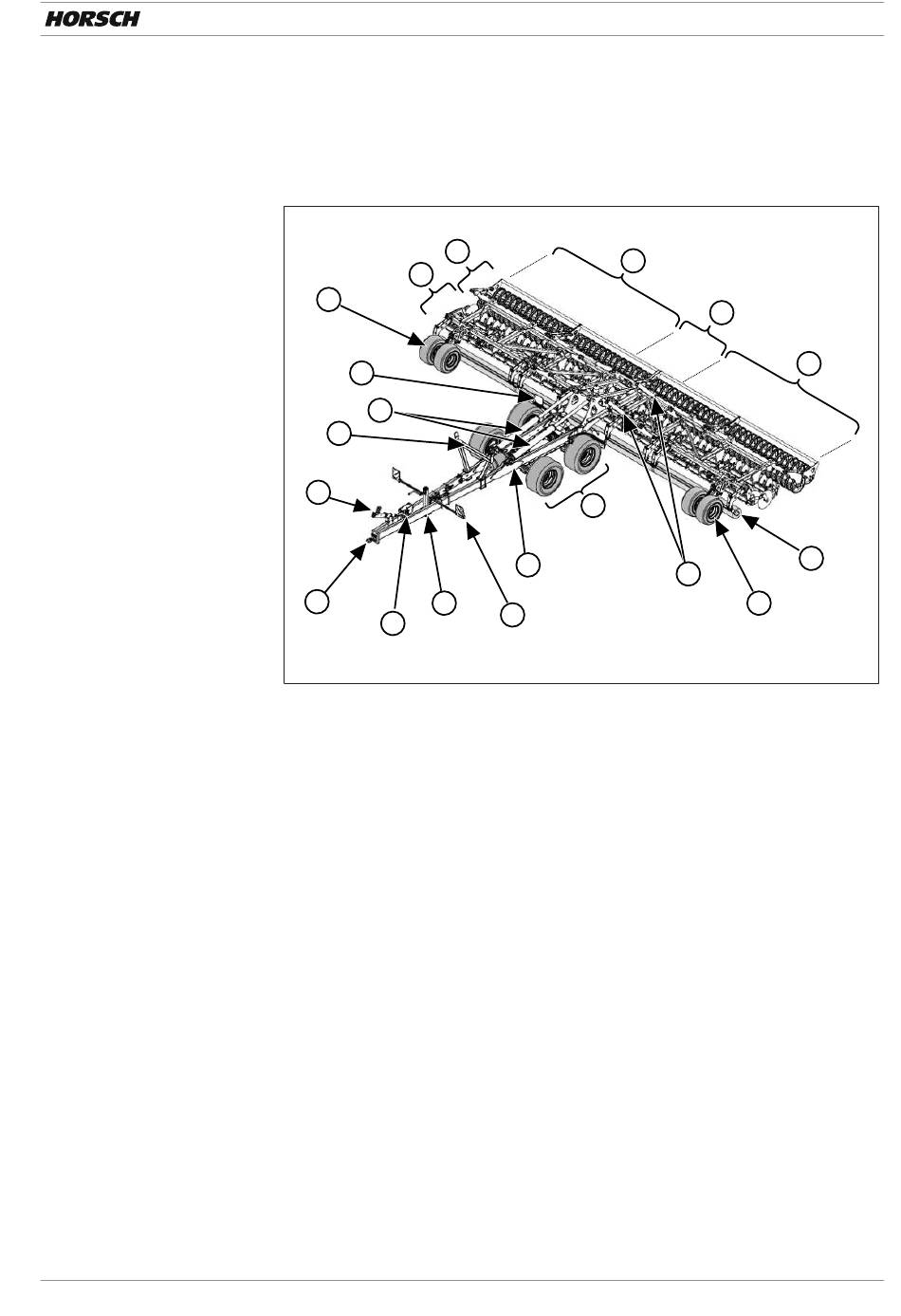

Beispiel: Joker 12 RT mit Zusatzausstattung
1 Geräteanbau
3 Bremsventileinheit
(Zusatzausstattung)
5 Beleuchtung vorne
7 Deichselwagen
9 Transportfahrwerk
(Standardfahrwerk oder Tandem-
fahrwerk)
11 Hydraulikzylinder Klappen 90°
(je zwei Stück pro Rahmen links und
rechts)
13 Messerwalze
(Zusatzausstattung)
15 Packersystem
(Einzelpacker oder Doppelpacker)
17 Maschinenrahmen rechts
15
14
7
4
5
17
16
9
11
12
2 Schlauchhalterung
4 Stützfuß
6 Auflagebock
8 Hydraulikzylinder Heben/Senken -
Zwischenbock
10 Beleuchtung hinten
12 Stützräder
(Anzahl ausstattungsabhängig)
14 DiscSystem
16 Zwischenbock
18 Maschinenrahmen links
