8 | Bedienung

8.3.2 Einklappen

58
ⓘ Zustand der Maschine vor der Tätigkeit:
Die Maschine befindet sich in Feldstellung.
Das Scheibensystem ist ausgehoben (Vorgewendeposition).
1

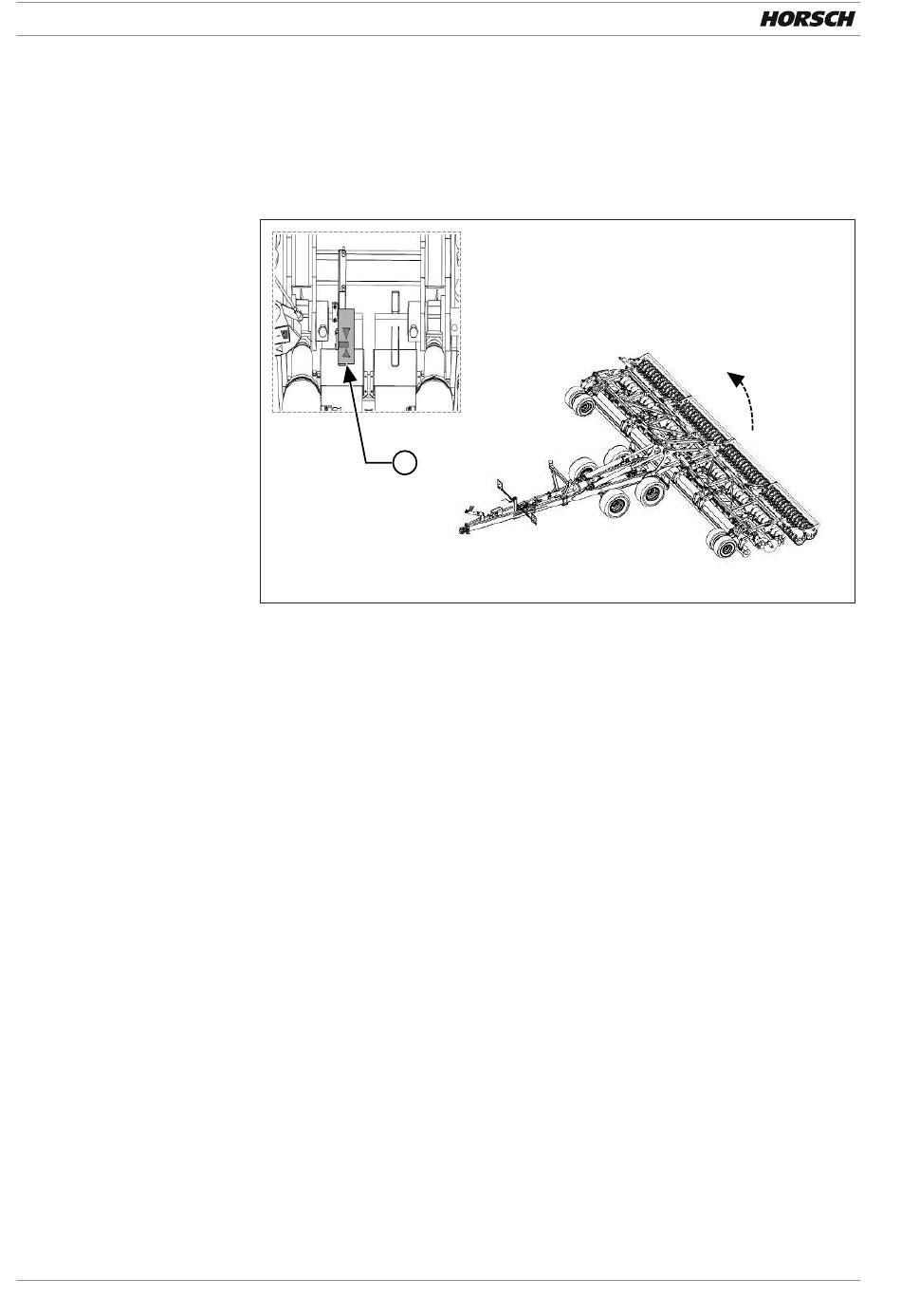

Maschine Einklappen – Anzeige Heben / S enken am Zwischenbock
1. Absperrhahn Feld / S traße von Hand auf Position »Transport (Straße)« stellen
(siehe Aufkleber).
2. Am Steuergerät die Hydraulikzylinder Heben / S enken betätigen und Zwischen-
bock um ca. 85 Grad nach oben anheben, bis sich der Zeiger der Anzeige (1)
zwischen den beiden Pfeilen befindet (siehe Abbildung).
3. Steuergerät für die Zylinder Ein–/ A usklappen betätigen und beide Flügel des
Maschinenrahmens bis zur Endstellung vollständig einklappen.
Die beiden Flügel befinden sich jetzt über dem Auflagebock.
4. Die Zylinder Heben / S enken erneut betätigen und die Flügel des Maschinenrah-
mens auf den Auflagebock absenken, bis diese aufliegen.
